Kończenie pracy z raportem

Zmiana kolejności elementów

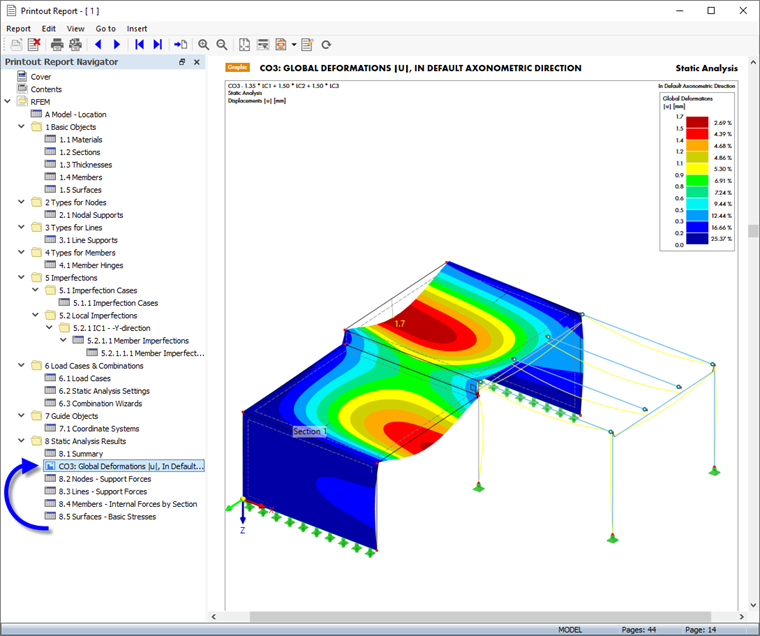

W celu uporządkowania raportu w inny sposób można przesunąć dowolny element, przeciągając go w nawigatorze w inne miejsce. Przenieś na przykład rysunek z ostatniej strony do rozdziału 8.1 Podsumowanie.

01 Ruchomy obraz w protokole wydruku

Tworzenie obrazu 3D PDF

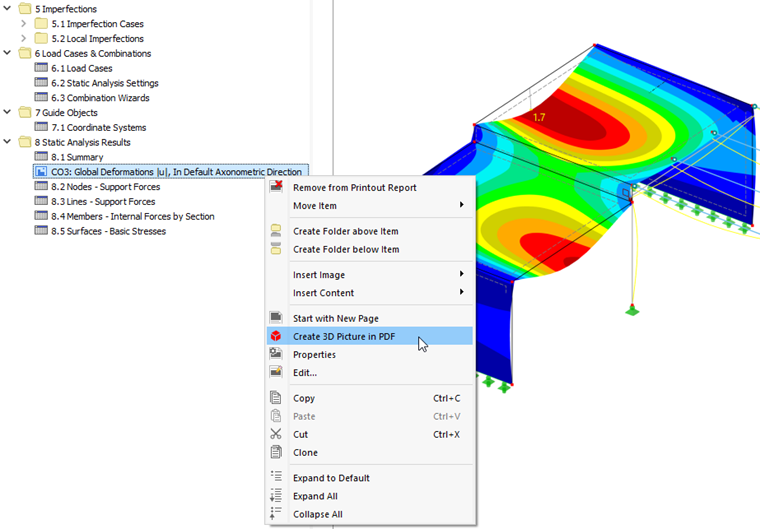

W programie RFEM istnieje możliwość osadzania obrazów 3D modelu w pliku PDF. Kliknij prawym przyciskiem myszy pozycję obrazu w nawigatorze – KO3: Odkształcenia globalne |u|, W domyślnym kierunku aksonometrycznym – aby otworzyć menu kontekstowe.

02 Menu kontekstowe obrazu

Kliknij opcję Utwórz obraz 3D w formacie PDF. Obraz zostaje przekonwertowany, a następnie oznaczony w nawigatorze symbolem sześcianu.

Drukowanie raportu z obliczeń

Po sporządzeniu raportu można go wydrukować, klikając przycisk . Można też zapisać raport jako plik .pdf: Kliknij opcję Eksportuj do PDF w menu Raport.

Otworzy się okno dialogowe 'Zapisz raport jako plik PDF'. Określ folder i nazwę pliku. Następnie kliknij Zapisz, aby utworzyć plik .pdf.

04 Plik PDF protokołu wydruku

Plik ten zawiera również zakładki ułatwiające nawigację w dokumencie. Po otwarciu strony pliku 3D PDF możesz spróbować obrócić lub powiększyć i pomniejszyć model, aby sprawdzić wyniki w widokach zdefiniowanych przez użytkownika.
