Определяющие результаты

В таблицах результатов категории Определяющие результаты приведены внутренние усилия стержней и плоскостей, а также нагрузки, которые приводят к максимальному использованию проектируемых объектов.

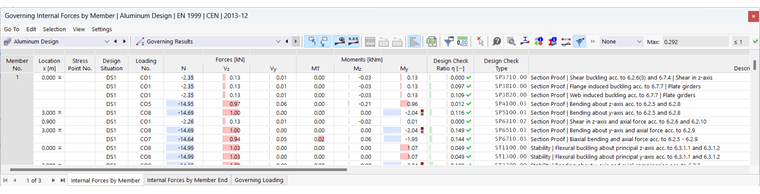

Результативная таблица Основные результаты в расчете алюминия

Результаты в регистрах сортируются по следующим критериям:

• Объекты (стержни, концы стержней, комплекты стержней, концы комплектов стержней, представители, плоскости, комплекты плоскостей)
• Нагрузки (проектные ситуации, комбинации нагрузок)

Таблицы перечисляют внутренние усилия по объектам, которые являются определяющими для каждого типа проверки и, таким образом, приводят к максимальному использованию. Также указывается соответствующее место.

Чтобы отображать только внутренние усилия определяющей проверки объекта, выберите в списке фильтров результатов опцию Max.

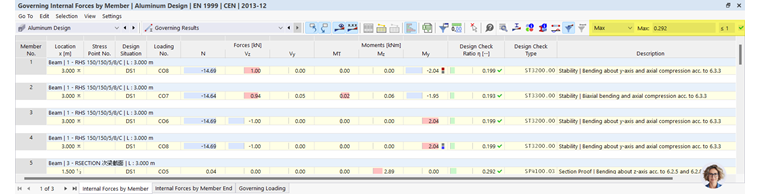

Таблица результатов: Ключевые результаты в расчете алюминия, фильтр результатов для максимального подтверждения по объекту

С внутренними усилиями определяющих проверок на концах стержней или комплектов стержней можно, например, оценить, какая комбинация нагрузок принимается во внимание для проектирования соединений.

В главе Ausnutzungen an Stäben описано, как вы можете фильтровать результаты по предельному состоянию и использованию.
