Расчётные ситуации

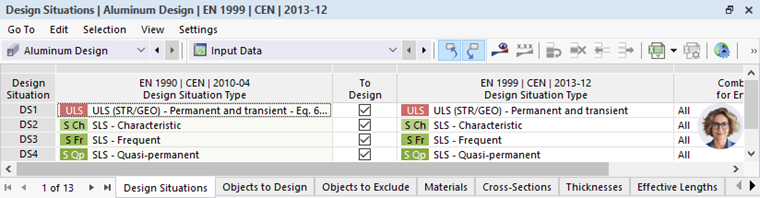

Все расчетные ситуации в модели перечислены в этой таблице надстройки расчета. Здесь вы можете решить, следует ли и каким образом учитывать определенную расчетную ситуацию при проверке алюминия. Дополнительную информацию о расчетных ситуациях можно найти в руководстве по RFEM в главе Расчетные ситуации .

Подбор сочетаний по дизайну

В настройках по умолчанию активирован флажок ' Для проектирования ', и все расчетные ситуации принимаются во внимание для алюминиевой конструкции. Если вы деактивируете этот флажок для расчетной ситуации, он будет деактивирован для алюминиевой конструкции, и для этой расчетной ситуации расчет не будет выполняться. Этот выбор также синхронизируется с выбором надстройки для расчета в настройках расчетной ситуации.

Инфо

Невозможно рассчитать отдельные загружения, сочетания нагрузок или результирующие сочетания. Комбинации должны соответствовать расчетной ситуации.

При настройке по умолчанию учитываются все комбинации расчетной ситуации, активированной для расчета. Однако вы также можете ввести отдельные комбинации из этой расчетной ситуации в столбце ' Проектируемые комбинации для метода перечисления '. Используйте кнопку Редактирование объекта , чтобы открыть диалоговое окно с графическими вариантами выбора комбинаций, которые необходимо вычислить. Проверки проводятся для всех комбинаций, введенных в этот столбец.

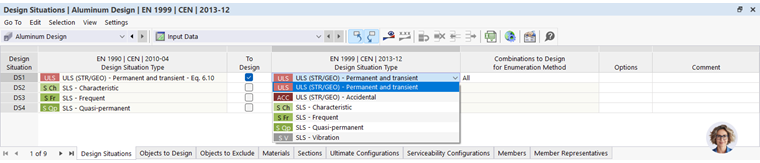

Присвоение типам расчетных ситуаций

Расчетные ситуации были созданы на основе выбранного стандарта для классификации загружений. Следовательно, типы должны быть присвоены типам выбранного стандарта проектирования, поскольку они могут отличаться друг от друга. Как правило, это присвоение выполняется автоматически, поэтому комбинация предельных состояний по пригодности к эксплуатации из комбинации загружений также присваивается 'категории эксплуатационной пригодности' для расчета. Однако вы должны проверить этот выбор и при необходимости назначить его правильно.

Проверки, выполняемые в аддоне, основаны на типе расчетной ситуации. Например, если ни одна из расчетных ситуаций не имеет предельного состояния по пригодности к эксплуатации, расчет предельного состояния по пригодности к эксплуатации не выполняется. При расчетной ситуации по предельному состоянию по предельному состоянию выполняются только расчеты по предельным состояниям. В зависимости от стандарта возможны разные типы расчетных ситуаций.

Инфо

Только расчеты, относящиеся к типу расчетной ситуации, выполняются для расчетной ситуации.

Вы также можете активировать несколько расчетных ситуаций одного и того же типа для расчета, например, две расчетные ситуации для проверки предельного состояния. Затем выполняются проверки предельного состояния для выбранных комбинаций обеих расчетных ситуаций.
