Конфигурация несущей способности разделена на несколько вкладок, которые упорядочивают установленные параметры для отдельных проверок.
@members-basis@ == Стержни | Основные ==

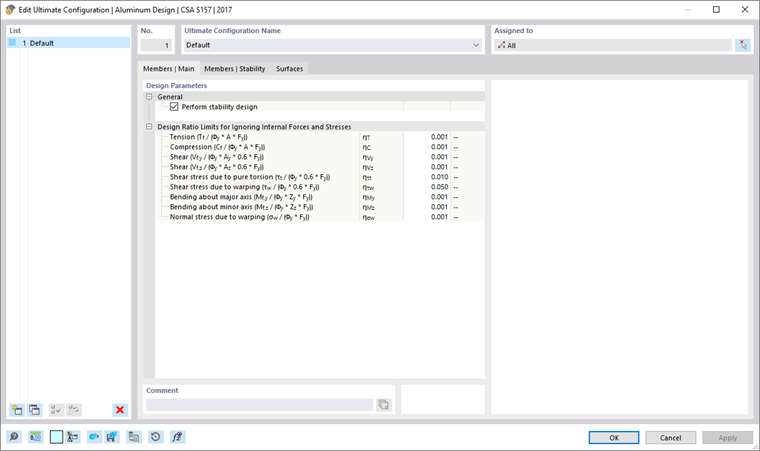

На вкладке Стержни | Основные диалога 'Конфигурация несущей способности' вы устанавливаете базовые настройки для расчета стержней и наборов стержней.
@image061695@
Общее
Контрольная группа 'Выполнять проверку устойчивости' управляет тем, будет ли выполнена проверка устойчивости, например, на изгибно-скинь угловое скручивание, дополнительно к проверке сечений. Вы должны отключить эту контрольную группу, если не хотите выполнять проверку устойчивости.
Если проверка устойчивости активирована, необходимо определить Длины гибкости и присвоить их соответствующим стержням или наборам стержней. В противном случае проведение проверки устойчивости невозможно. В таблице результатов Ошибки и предупреждения после расчета будет отображено соответствующее сообщение. Кабельные стержни и стержни на растяжение освобождены от этого требования, так как они могут воспринимать только растягивающие силы и не требуют проверки устойчивости.
@limits-internal-forces@ === Ограничения использования для игнорирования внутренних усилий и напряжений ===
Большинство стандартов расчета, основанных на ручных расчетах, содержат формулы проверки или условия взаимодействия, которые рассчитаны только на определенные комбинации усилий. Однако в рамках расчета на модели в 3D обычно получают очень маленькие значения внутренних усилий. Хотя с инженерной точки зрения они не имеют значения для несущей способности, они мешают выполнению определенных проверок или заставляют использовать менее благоприятные формулы взаимодействия, если строго следовать стандарту. 'Ограничения использования для игнорирования внутренних усилий и напряжений' предоставляют простую и понятную возможность игнорирования определенных усилий при проверке и обхода указанных выше проблем.
Предел η описывает отношение воздействия внутреннего усилия к сечению сопротивления, которое определяется упрощенным образом через значения сечения. Эти характеристики не являются нормативно регулируемыми несущими способностями: нормативные регулирования не учитываются; это не соответствует цели настройки предельных значений. Высокие предельные значения следует использовать только для тестирования.
Если внутреннее усилие находится ниже условия предельных значений, расчет выполняется без предупреждения о том, что внутреннее усилие не учтено. Однако в Детали проверки вы можете проверить по заметке 'Не учитывается', какие внутренние усилия были проигнорированы из-за предельных значений и не учитывались при проверке. Если в какой-либо точке все внутренние усилия являются незначительными, будет указана только проверка на незначительные внутренние усилия.
Если дополнение https://www.dlubal.com/ru/produkty/dopolneniya-dlya-rfem-6-i-rstab-9/dopolnitelnye-analizy/krepkostnoe-torsionnoe-dejstvie-s-7-stepenyami-svobody активировано, доступен также предел для би-моментов и касательных напряжений от вторичного кручения.
Стержни | Устойчивость

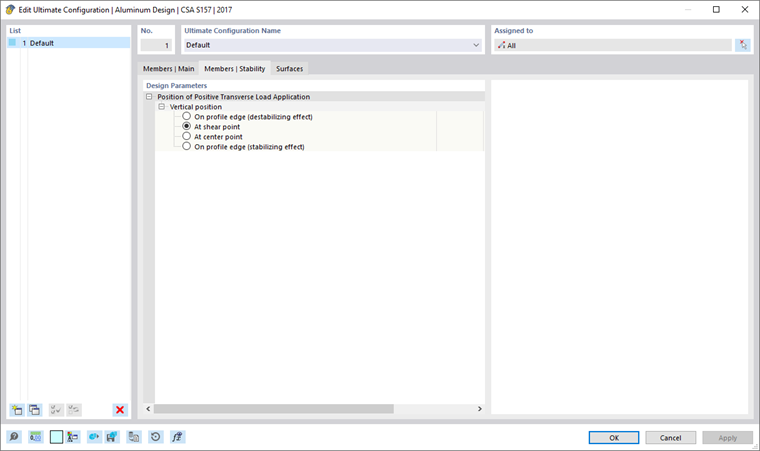

Вкладка Стержни | Устойчивость доступна, если на вкладке Стержни | Основные включена контрольная группа 'Выполнять проверку устойчивости'. Здесь вы можете задать дополнительные параметры для проверок устойчивости.
@image061696@
Точка приложения поперечных нагрузок
Если действуют поперечные нагрузки (в направлении слабой оси), важно определить, где эти силы воздействуют на профиль. Они могут значительно повлиять на критический момент: нагрузка, которая действует на верхний пояс балки в направлении центра сдвига, оказывает дестабилизирующий эффект. Когда нагрузка действует на нижний пояс, она имеет стабилизирующий эффект. Определите 'Вертикальное положение' с помощью полей выбора.
Площади

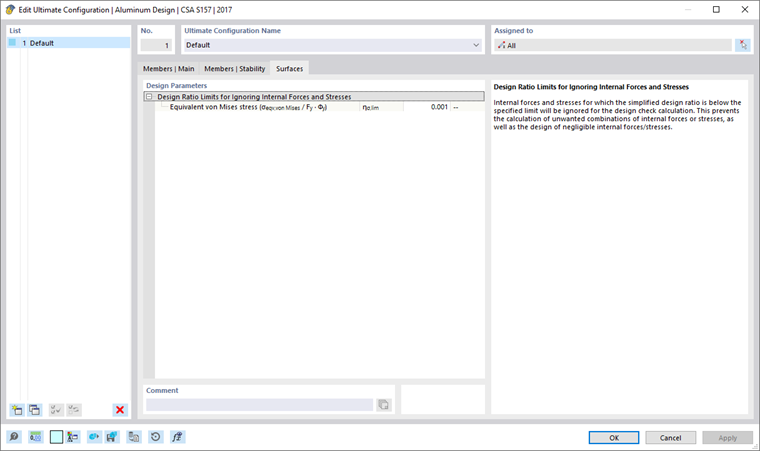

На вкладке Площади диалога 'Конфигурация несущей способности' вы задаете базовые настройки для расчета площадей.
Ограничения использования для игнорирования внутренних усилий и напряжений
Эта категория управляет несколькими предельными значениями, касающимися очень небольших напряжений. Если напряжение находится ниже определенного отношения η, оно не будет учитываться при проверке. Основание для этой опции описано в разделе Стержни | Основные.
