Это руководство описывает надстройку Расчет алюминия для программ RFEM 6 и RSTAB 9. Поскольку ввод данных и функции надстройки в обеих программах идентичны, описание осуществляется на примере RFEM. Пояснения также применимы к RSTAB.
Активация надстройки

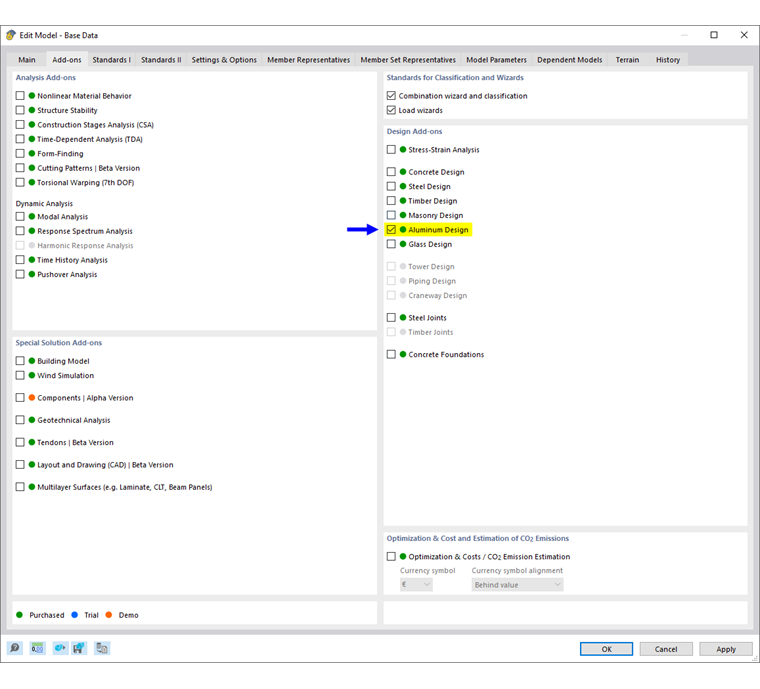

Вы можете активировать или деактивировать использование надстройки для расчета на вкладке Add-Ons Modell-Basisangaben.
Зеленая точка перед обозначением надстройки указывает на наличие у вас лицензии. Оранжевая или синяя точка указывает на то, что вы можете использовать надстройку только в демо- или тестовой версии, и функциональность ограничена.
Установить стандарт

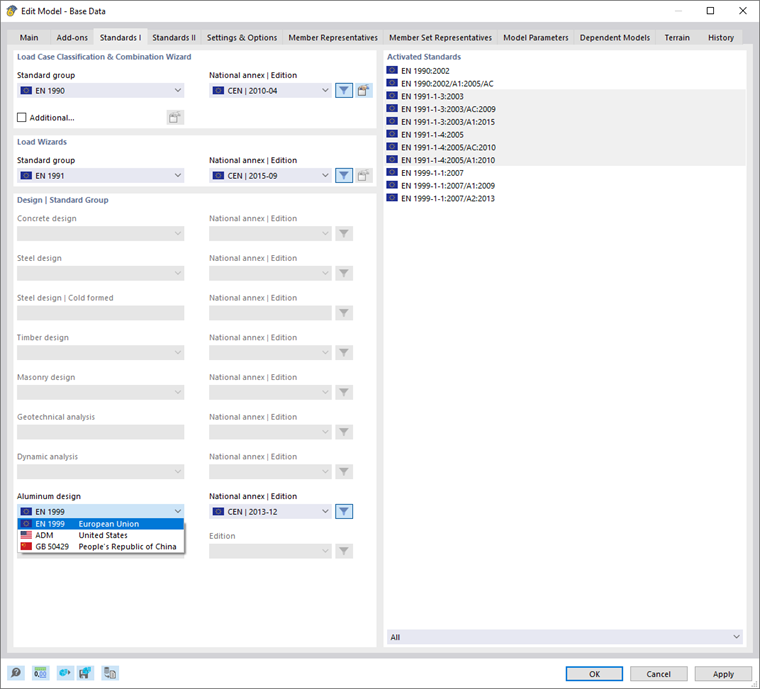

На вкладке Нормы I основных данных модели вы можете выбрать стандарт и национальное приложение, либо выпуск, который должен использоваться для расчета алюминия (см. также главу Normen I руководства RFEM). Диалоговые окна ввода данных по расчету алюминия автоматически адаптируются к этому стандарту.
Доступные на данный момент расчетные стандарты можно найти в описании продукта Расчет алюминия.
Интерфейс программы

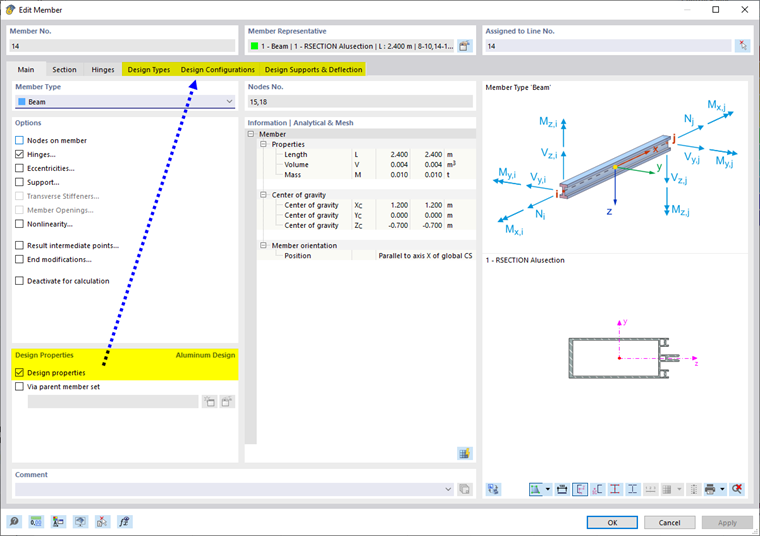

Когда вы активируете надстройку для расчета и устанавливаете стандарт, интерфейс пользователя расширяется новыми пунктами в навигаторе, таблицах и диалогах. Параметры расчета алюминия полностью интегрированы в программу. Таким образом, включаются свойства расчета для всех стержней и наборов стержней, использующих материал типа алюминия.
