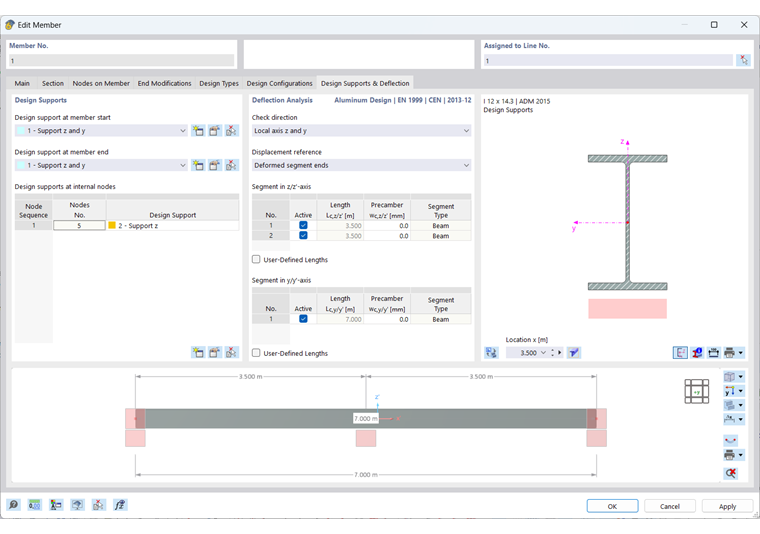

В случае стержней или наборов стержней с активированными свойствами расчета в диалоговом окне редактирования появляется дополнительная вкладка Опоры для расчета и прогиб. Здесь определяются граничные условия для проверки пригодности алюминиевого расчета.
Настройки для проверки прогиба поверхностей можно задать на вкладке Прогиб в диалоговом окне редактирования поверхности.
Стержни
Опоры для расчёта
Опоры для расчета позволяют сегментировать стержень или набор стержней для проверки прогиба. Присвоение опор для расчета возможно в таблице на всех промежуточных узлах объекта. Учитываются как узлы типа 'Узел на стержне', так и стандартные узлы между стержнями набора.
Выберите в списке тип опоры для расчета или создайте новый с помощью кнопки
. С помощью кнопки
редактируйте выбранный тип опоры для расчета. Кнопка
позволяет графически выбрать уже существующую опору для расчета из модели.
Для алюминиевого расчета можно использовать опору типа 'Общий'. Другие проверки — например, на локальное ввода нагрузки — в настоящее время недоступны по стандартам EN 1999-1-1, ADM 2020 и GB 50429. Параметры ширины или глубины опоры поэтому не актуальны для алюминиевого расчета по этим нормам.

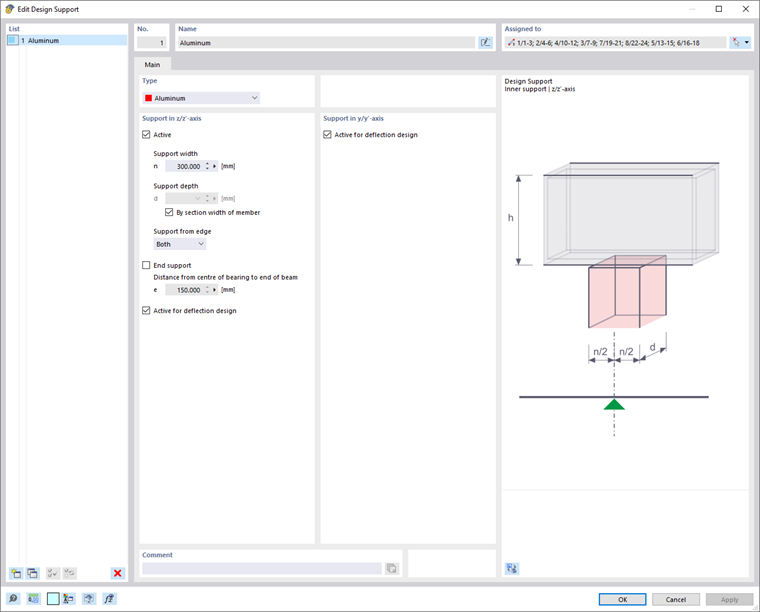

Проверка на местное изгибание доступна по стандарту CSA S157-17, 12.3. Если она требуется, выберите тип опоры 'Алюминий'.
С помощью параметра 'Ширина опоры' n определяется длина ввода нагрузки. Параметр 'Глубина опоры' d не влияет на проверку. Таким образом, "опора" не является поддержкой в классическом смысле, а служит для описания геометрических параметров для учета нагрузки.
Опишите действие опоры с помощью списка 'Опора от края'. Параметры +z и -z касаются ориентации локальной оси z стержня. Например, если нагрузка действует на верхний край балки и локальная ось z направлена вниз, выберите опцию '-z/z'-осевая'. Это будет трактоваться как сжатие для профиля. В случае опции '+z/z'-осевая', это было бы растяжением, поскольку нагрузка действует на нижний край.
Если есть 'Концевая опора', отметьте соответствующее контрольное поле и определите расстояние e между центром опоры и концом балки. Если контрольное поле отключено, расстояние e считается бесконечно большим.
Если опору для расчета не следует учитывать для сегментации, отключите опцию 'Активна для расчёта прогиба'.
Проверка прогиба
Сегменты и базовые длины
В правой части диалога вкладки Опоры для расчета и прогиб отображаются сегменты, созданные при присвоении опор для расчета для соответствующих направлений проверки прогиба. Для каждой точки проверки в сегменте длина Lc используется как базовая длина для определения предельного значения. Если вы хотите изменить автоматически определенные базовые длины, отметьте контрольное поле 'Пользовательские длины'. Эти значения станут редактируемыми, но они не будут автоматически обновлены, если вы измените длину стержня в модели позднее.
Предельные значения для балок и консольных балок
Предельные значения прогиба для балок с опорами с двух сторон и консольных балок управляются в Конфигурациях пригодности. Соответствующее предельное значение применяется для каждого сегмента в зависимости от расположения опор для расчета: сегмент с опорами для расчета с обеих сторон или без оных считается сегментом типа Балки, сегмент с опорой для расчета с одной стороны считается Консольной балкой.
Направление проверки
Установите направление проверки, чтобы определить, какие результаты прогиба нужно проверить. В списке доступны локальные оси y и z, результирующий прогиб, а также локальные вспомогательные оси y' и z'. Сегменты ниже адаптируются соответственно.
Ссылка на смещение
С помощью опций списка 'Ссылка на смещение' можно изменить проверяемые значения прогиба:
- Неизмененная система: Локальные значения деформации uy и uz берутся непосредственно из результатов.
- Концы сегмента в деформированном положении: Значения прогиба для проверки уменьшаются на деформации начального и конечного узлов, чтобы проверить только локальные прогибы.
Изгиб до нагрузки
Вы можете учесть возвышение как 'Изгиб до нагрузки' для каждой точки проверки у каждого сегмента, чтобы уменьшить значение прогиба. Возвышение рассматривается как одно-волновая форма для сегментов балок, для сегментов консольных балок — как линейное распределение. Вводите изгиб до нагрузки wc,z или wc,y как положительное значение, если он действует в противоположном направлении относительно локальной оси стержня z или y. Пересчёт частей возвышения в результирующее направление выполняется для проверки результирующего направления.
Поверхности
При расчете поверхностей в предельном состоянии несущей способности исследуются эквивалентные напряжения. Проверки основаны на свойствах материала и толщинах поверхностей. Для проверки пригодности, однако, требуются спецификации, зависящие от поверхности. Эти параметры можно задать на вкладке Прогиб диалогового окна 'Редактирование поверхности'.
Тип поверхности
Установите тип поверхности, чтобы определить, какие предельные значения прогиба применяются при проверке. В списке представлены две возможности:
- Двусторонняя подперта
- Консоль
Предельные значения сохранены в диалоге Конфигурации пригодности для различных ситуаций расчёта для поверхностей с односторонней или двусторонней поддержкой.
Ссылка на смещение
Ссылка на смещение управляет, какая модель используется для проверки деформаций. Список содержит три варианта:
- Деформированная пользовательская референсная плоскость: Если опоры имеют очень разные смещения, следует указать наклонную референсную плоскость для деформации uz, подлежащую проверке. Определите плоскость в разделе 'Пользовательская референсная плоскость', выбрав три точки в недеформированной системе. RFEM вычислит деформацию этих трёх точек и установит референсную плоскость через смещённые точки, использует относительное максимальное смещение uz для проверки.
- Параллельная плоскость на месте минимально деформированного узла: Эта опция рекомендуется для мягкой поддержки поверхности. Максимальная деформация uz определяется на референсной плоскости, параллельной недеформированной системе, которая проходит через узел с минимальным значением смещения uz,min.
- Неизмененная система: Локальные деформации uz берутся непосредственно из результатов и используются для проверки.
Базовая длина и тип определения
Предельно допустимое значение прогиба зависит от базовой длины Lz. RFEM автоматически устанавливает базовую длину при выборе типов определения 'По максимальной линии границы' и 'По минимальной линии границы' (по умолчанию), вычисляя самую длинную или самую короткую сторону из геометрии поверхности. Если вы хотите задать базовую длину самостоятельно, выберите в списке тип определения 'Ручной' и введите значение.
