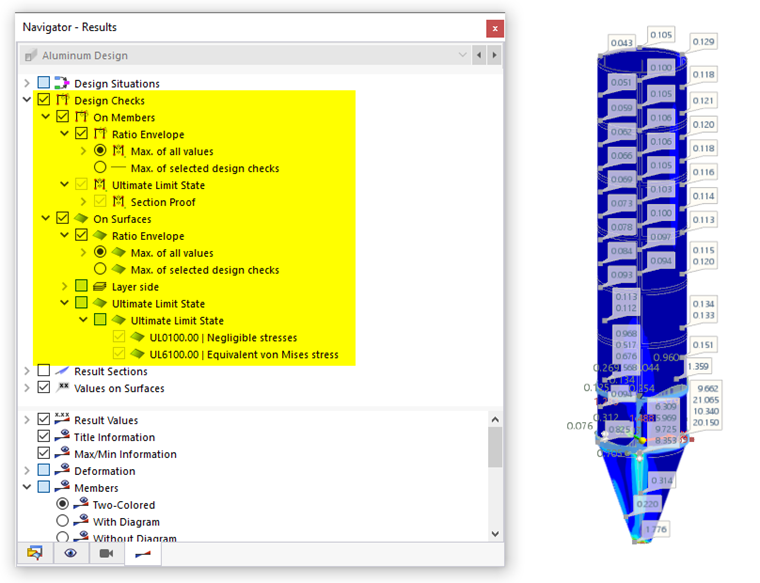

В категории навигатора Проверки вы можете указать, какие проверки с соответствующими использованиями будут отображаться на рассчитанных объектах. Вы можете выбрать обобщенное отображение из всех типов проверок или отдельное отображение по предельному состоянию и типу проверки.

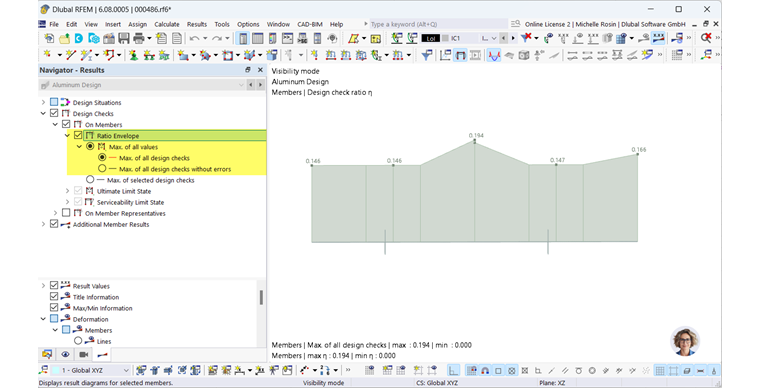

Использование обобщенных данных
В каждой точке рассчитанного объекта отображаются максимальные использования из всех проверок. Поскольку все типы проверок и предельные состояния объединены, результаты обычно не являются непрерывными.

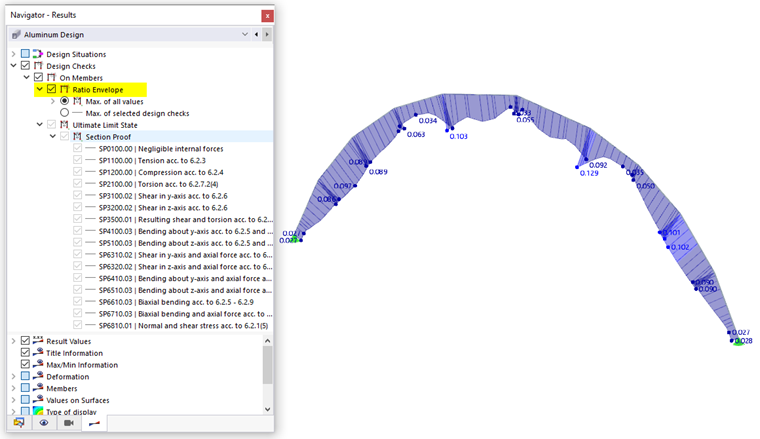

Обобщенные данные подходят для быстрого получения общей картины использования различных объектов и их документирования. Ошибки в отображении проверок можно игнорировать, если необходимо представить полную совокупность действительных проверок. Для этого вы можете использовать опцию 'Макс. всех проверок без ошибок'.
Если для обобщенных данных должны быть учтены только определенные проверки, активируйте опцию 'Макс. всех выбранных проверок'. Вы можете выбрать соответствующие типы проверок.
Для общего обзора критических областей в стержневой конструкции рекомендуется способ отображения Без диаграммы. Использования отображаются в виде окрашенных линий в соответствии с цветовой шкалой в Steuerpanel. Вы можете использовать эту опцию, когда отображаются обобщенные данные или отдельный тип результата.

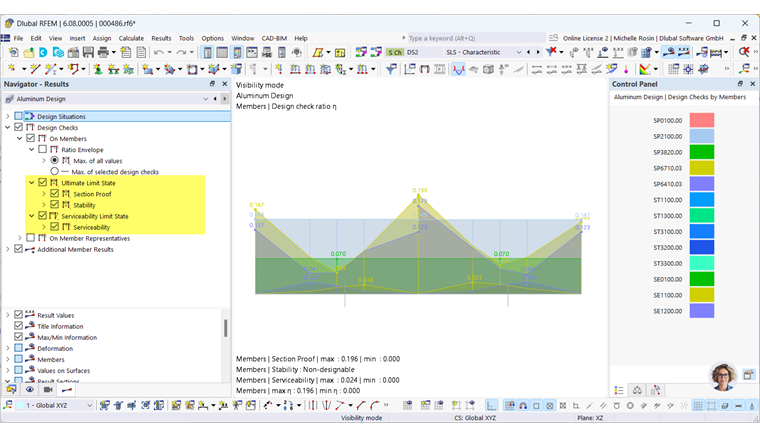

Использование по предельному состоянию и типу проверки
Результаты могут быть отображены специфически для каждого предельного состояния с отдельными типами проверок.
Для Стержней в каждой точке отображается максимальное использование результата для выбранных типов проверок. С этой опцией вы можете определить, какой тип проверки является определяющим в конкретной точке.
Выбранные результаты одновременно отображаются на модели. В Steuerpanel вы можете увидеть цвета типов проверок и при необходимости изменить их.

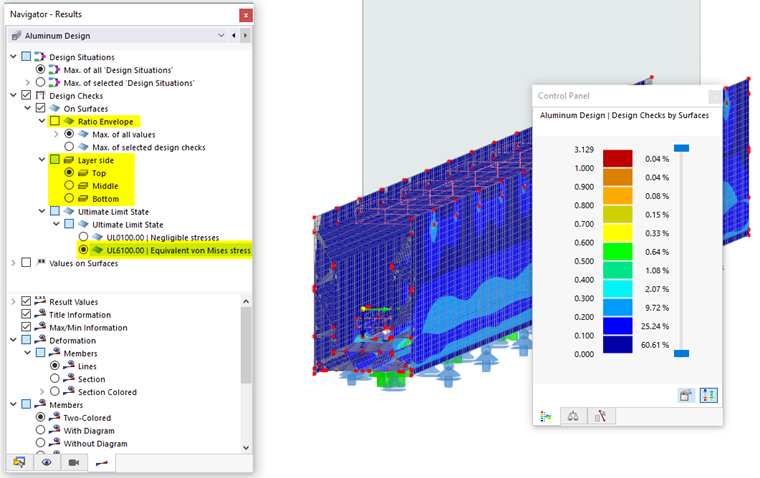

Для Плоскостей использования отображаются в виде изоповерхностей.
Вы также можете выбрать сторону слоя, результаты которой должны быть показаны:
- Верхняя
- Средняя
- Нижняя
При этом, если локальная z-ось в Основные данные модели направлена вниз, то верхняя сторона находится на стороне поверхности в направлении отрицательной z-оси (−z), а нижняя сторона - в направлении положительной z-оси (+z). Если локальная z-ось в основных данных ориентирована вверх, это определение меняется.
