В таблице Поперечные сечения категории 'Расчёт алюминиевых конструкций' перечислены все поперечные сечения, которые вы создали в модели.
Допустимые поперечные сечения
Расчёт алюминиевых конструкций возможен для многих типов поперечных сечений. Цвет текста поперечных сечений указывает на использование и допустимость поперечного сечения. Цвета означают:
- чёрный = стержни/ наборы стержней с этим поперечным сечением выбраны для расчёта в активном надстройке
- красный = поперечное сечение не подходит для расчёта в активном надстройке
- серый = стержни/ наборы стержней с этим поперечным сечением не выбраны для расчёта в активном надстройке
- синий = поперечное сечение не используется во всей модели
Кроме того, могут быть рассчитаны тонкостенные поперечные сечения программой поселков RSECTION (см. раздел RSECTION-поперечные сечения). Категории отдельных поперечных сечений указываются в столбце таблицы 'Тип поперечного сечения'.
Объекты с недопустимым поперечным сечением не учитываются при расчёте – даже если для этого поперечного сечения активирована опция 'Для расчёта'. Они автоматически указываются в таблице Объекты для расчёта как 'Недопустимо / деактивировано'.
Исключение поперечного сечения из расчёта
Для допустимого поперечного сечения, выключив флажок 'Для расчёта', вы можете исключить все объекты из расчёта, которым назначено это поперечное сечение. Эти объекты будут классифицированы в таблице Объекты для расчёта как 'Недопустимо / деактивировано' и не будут учтены при расчёте.
Изменение поперечного сечения
При необходимости вы можете изменить свойства поперечного сечения в диалоге редактирования. Для этого дважды щелкните строку поперечного сечения или кнопку
в панели инструментов таблицы.

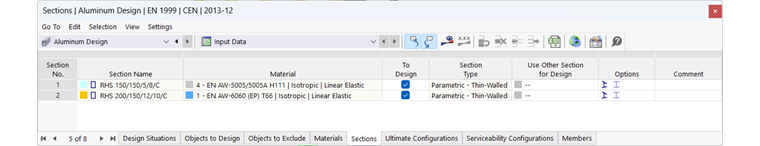

В столбце таблицы 'Параметры' отображаются значки для различных доступных настроек или модифицированных значений (см. изображение Таблица ввода для поперечных сечений). Они обеспечивают быстрое представление о использованных поперечных сечениях. Например, значок
назначен всем поперечным сечениям, рассчитанным по тонкостенной теории.
Примечания по определению напряжений
Расчеты, основанные на напряжениях, для поперечного сечения зависят от выбранной теории расчёта для этого поперечного сечения. Если для поперечного сечения активирован 'Тонкостенный расчет', то как значения поперечного сечения, так и напряжения, используемые для расчёта, определяются по тонкостенной теории ("TWA"). Если эта опция не активирована, значения поперечного сечения и напряжения определяются на основе решения FEM.

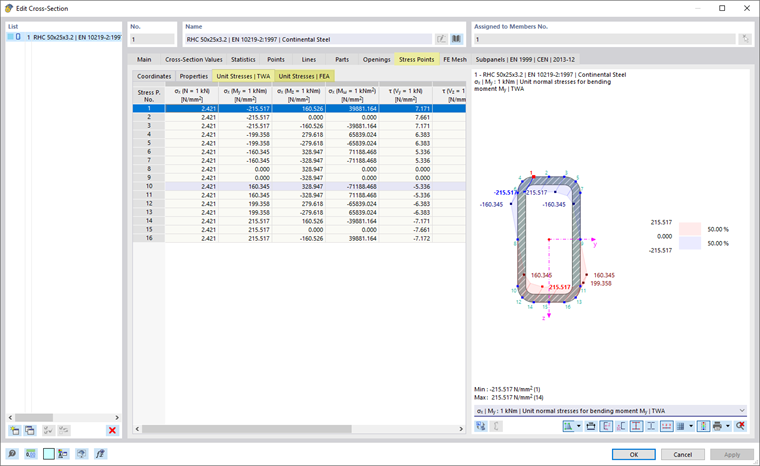

Единичные напряжения для каждого определения напряжений предоставляют хорошую основу для проверки напряжений, использованных в заключении. Вы можете проверить их в диалоговом окне редактирования поперечного сечения.
RSECTION-поперечные сечения
Возможности расчёта поперечных сечений из программы RSECTION зависят от моделирования поперечного сечения: если у поперечного сечения имеются элементы, автоматически создаются единичные поля (b/t-части), что позволяет рассчитать эффективное сечение. Если, однако, поперечное сечение определено частями без элементов, единичные поля не могут быть созданы. Автоматическая классификация поперечного сечения в этом случае невозможна. Кроме того, толщина отдельных частей поперечного сечения не может быть определена, поэтому расчёт производится с использованием материалых характеристик для первой зоны толщины.
Использование другого поперечного сечения для расчёта

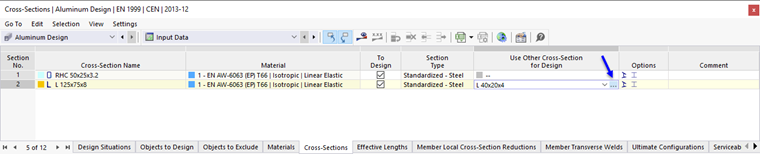

Вы можете использовать другое поперечное сечение для расчёта, отличающееся от использования в расчёте RFEM. Для этого щелкните в соответствующей строке столбца таблицы 'Использовать другое поперечное сечение для расчёта'. Через кнопку
можете импортировать поперечное сечение из библиотеки.
Если в столбце указано другое поперечное сечение, в контекстном меню доступны дополнительные параметры. Они позволяют передать новое поперечное сечение в RFEM, чтобы оно также использовалось в статическом анализе. Также вы можете снова импортировать из таблицы исходное поперечное сечение.
Оптимизация поперечного сечения
Надстройка Расчёт алюминиевых конструкций предоставляет возможность оптимизации стандартных поперечных сечений. При этой упрощённой оптимизации программа ищет минимально возможное поперечное сечение в той же серии поперечных сечений, которое удовлетворяет всем расчётам с коэффициентом использования меньше максимальной допустимой величины, заданной в диалоге Глобальные параметры.

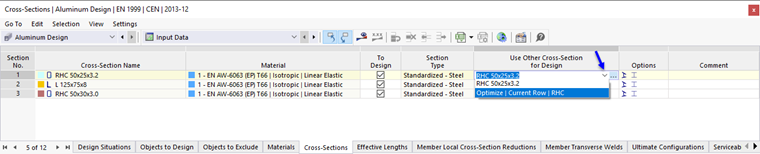

Чтобы оптимизировать поперечное сечение, щелкните строку столбца таблицы 'Использовать другое поперечное сечение для расчёта'. В списке выберите опцию Оптимизировать.

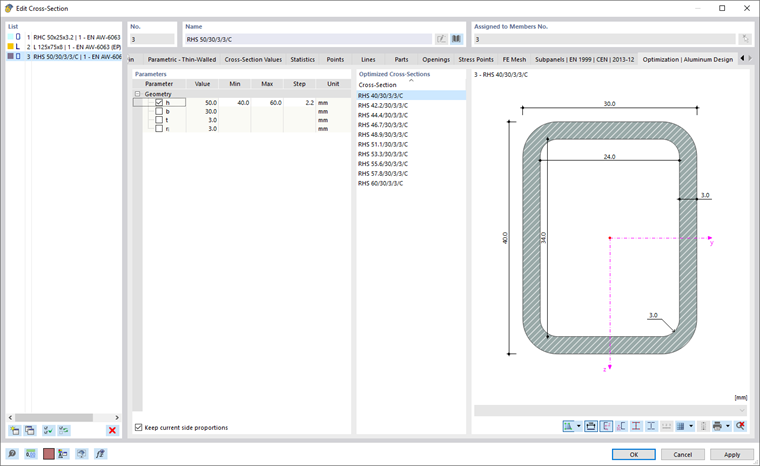

Для параметрического профиля открывается диалоговое окно редактирования поперечного сечения. В закладке 'Оптимизация | Расчёт алюминиевых конструкций' можно установить параметры для оптимизации.
Отметьте в столбце 'Геометрия' параметр(ы), который(е) должен(ны) быть изменён(ы). В столбцах 'Мин' и 'Макс' можете ввести нижние и верхние границы параметра. 'Шаг' контролирует интервал, в котором размеры параметра изменяются в процессе оптимизации. Если необходимо сохранить 'Сторонние отношения', установите соответствующий флажок и укажите параметры для оптимизации внешних размеров.

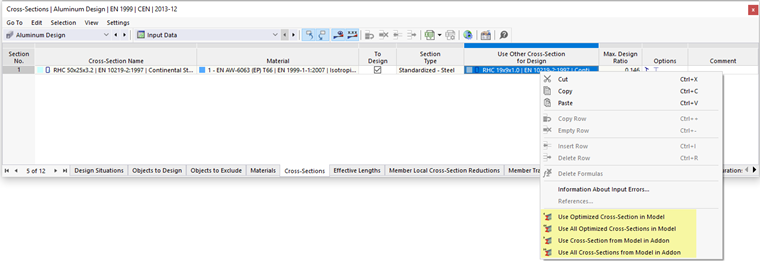

Для оптимизации поперечных сечений применяются те же условия, что и при использовании другого поперечного сечения (см. выше). Рассчеты проводятся для всех вариантов поперечного сечения с усилиями статического анализа. Затем оптимальный вариант выводится в столбце таблицы. Изменение поперечного сечения не учитывает влияния на жёсткости и усилия в модели RFEM. Используйте возможности контекстного меню, чтобы передать оптимизированные поперечные сечения в модель RFEM (см. изображение Контекстное меню с опциями для экспорта или импорта).
Полная оптимизация структуры возможна с надстройкой Оптимизация & оценка затрат / эмиссии CO2.
