Графики результатов в точке поверхности

Результаты в точке поверхности отображают результаты поперечного сечения поверхности. Чтобы вызвать это отображение, нажмите кнопку . Эта функция доступна в таблицах результатов категории 'Расчет алюминиевых конструкций' для плоскостных объектов.

Кнопка «Диаграмма в точке пложади» в панели инструментов таблицы

Появится окно 'Результаты в точке поверхности'.

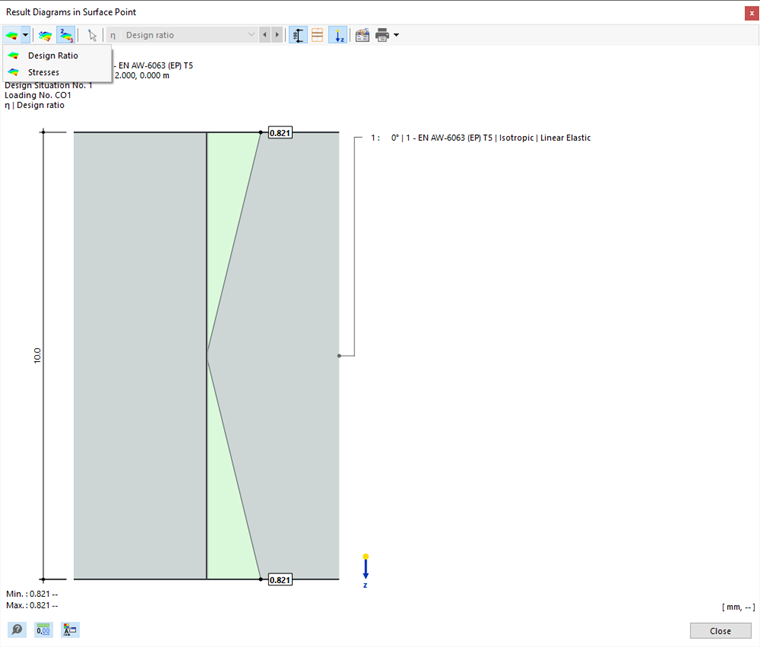

Численные диаграммы в узле поверхности

График показывает состояние напряжений, соответствующее результату текущей строки таблицы. В зависимости от настроек в диалоге Глобальные настройки, это могут быть результаты для узлов сетки или точек растра. Они представлены как линейные изменения из результатов сторон поверхности (верх, низ, середина).

Вы можете настроить график с помощью кнопок на панели инструментов. Они выполняют следующие функции:

Кнопка	Функция
	Кнопка выбора с возможностью выбора типов результатов
	Включает и выключает отображение значений сторон поверхности
	Показывает только экстремальные значения положительных и отрицательных результатов
	Включает и выключает отображение размеров
	Включает и выключает отображение контуров слоев
	Включает и выключает отображение локальной оси z
	Открывает диалог 'Редактирование толщины'
	Позволяет распечатать текущее изображение

Типы результатов

С помощью кнопки выбора вы можете выбрать, какой тип результата будет отображаться в сечении поверхности. Доступны два варианта (см. изображение Результаты в точке поверхности):

• Использования
• Напряжения

Для напряжений вы можете указать тип напряжений в списке меню, изменения которого вы хотите проверить.

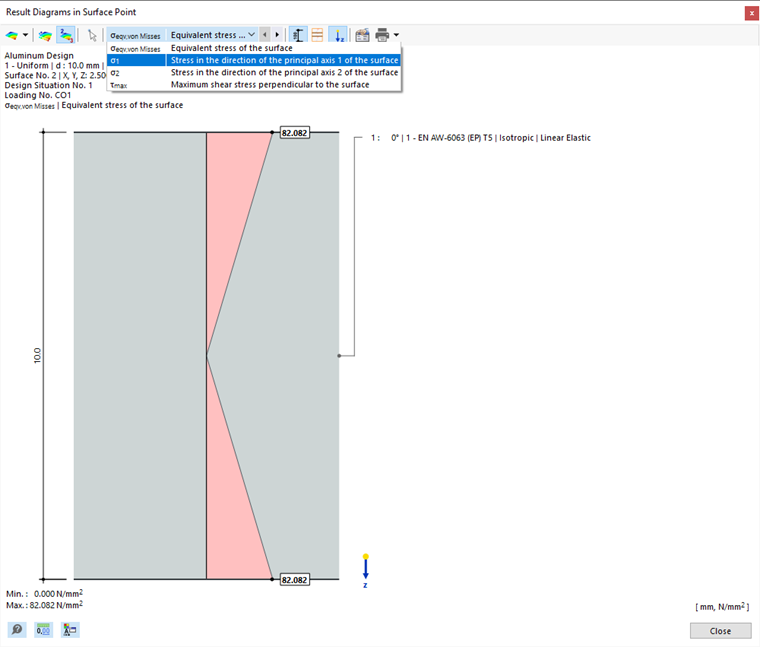

Выбор типа результата для распределения напряжений

Вывод графики

С помощью кнопки выбора вы можете сразу напечатать текущее изображение, сохранить его как PDF, или передать в выводной журнал. Отображаемые детали можно также выбрать в предварительном просмотре печати.
