Конфигурация несущей способности разделена на несколько вкладок, которые систематизируют условия для отдельных проверок.

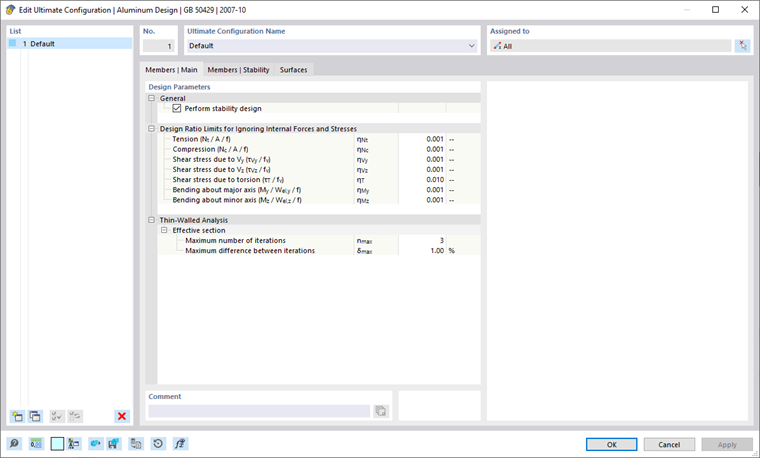

Стержни | Основы
На вкладке Стержни | Основы в диалоге 'Конфигурация несущей способности' вы можете задать основные настройки для расчета стержней и наборов стержней.
Общие положения
Контрольное поле 'Провести проверку устойчивости' управляет тем, будут ли проводиться проверки устойчивости, такие как против изгиба-крутки или кручения, помимо проверок поперечного сечения. Вы должны отключить это поле, если не хотите проводить проверку устойчивости.
Если проверка устойчивости активирована, необходимо определить Длины расчленения и присвоить их соответствующим стержням или наборам стержней. Если этого не сделать, проверка устойчивости невозможна. В таблице результатов Ошибки и предупреждения после расчета будет показано соответствующее сообщение. Тросовые и тяговые стержни исключены из этого, так как они принимают только тяговые силы и не требуют проверки устойчивости.
Предельные значения для игнорирования внутренних сил и напряжений
Нормы проектирования, рассчитанные в основном на ручные вычисления, содержат формулы проверки или условия взаимодействия, которые часто рассчитаны только для определенных комбинаций внутренних сил. Однако, в ходе расчета структуры на 3D-модели обычно получаются очень маленькие значения внутренних сил. Хотя с инженерной точки зрения они не имеют значения для несущей способности, они при строгом соблюдении норм проектирования могут предотвратить определенные проверки или вынудить использование менее благоприятных формул взаимодействия. 'Предельные значения для игнорирования внутренних сил и напряжений' предлагают простой и прозрачный способ пренебрежения определенными внутренними силами в процессе проверки, чтобы избежать перечисленных выше проблем.
Предельное значение η описывает соотношение между прикладной внутренней силой и сопротивлением поперечного сечения, определяемым упрощенным образом через значения поперечного сечения. Речь идет не о нормативно регулируемых несущих способностях: нормативные требования не учитываются; это не соответствует цели установки предельных значений. Поэтому высокие предельные значения следует использовать только для тестов.
Если внутренняя сила ниже условия предельных значений, расчет производится без предупреждения о том, что внутренняя сила игнорируется. Однако, в Детали проверки можно проверить, какие внутренние силы из-за предельных значений были проигнорированы и не учитывались в процессе проверки. Если в какой-то точке все внутренние силы незначительны, в качестве проверки будет указана только проверка игнорируемых внутренних сил.
Анализ тонкостенных структур
Определение эффективного поперечного сечения требует итеративного подхода. В поле ввода 'Максимальное количество итераций' вы можете задать максимальное количество итерационных процессов. Как только 'Максимальная разница между итерациями' между результатами двух итераций будет превышена, расчет завершится.

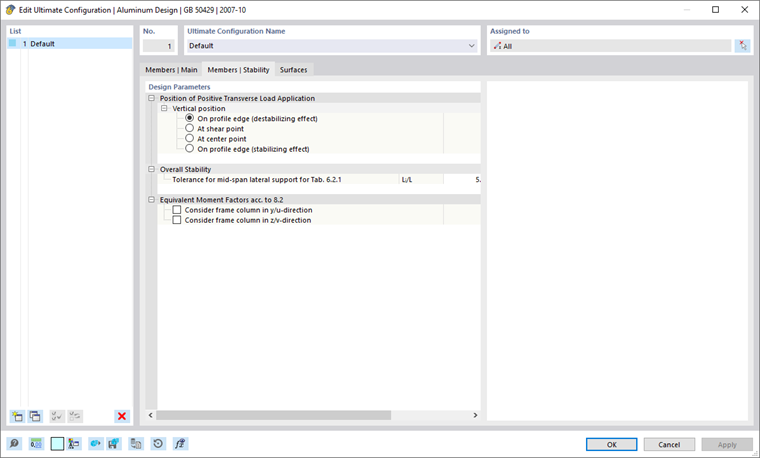

Стержни | Устойчивость
Вкладка Стержни | Устойчивость доступна, если на вкладке Стержни | Основы активировано контрольное поле 'Провести проверку устойчивости'. Здесь вы можете задать дополнительные настройки для проверок устойчивости.
Точка приложения поперечных нагрузок
Если существуют поперечные нагрузки (в направлении слабой оси), важно определить, где эти силы воздействуют на профиль. Они могут существенно влиять на критический момент ветвления: нагрузка, действующая на верхний пояс изгибной балки в направлении центра сдвига, имеет дестабилизирующий эффект. Если нагрузка действует на нижний пояс, она оказывает стабилизирующее влияние. Задайте 'Вертикальное положение' с помощью полей выбора.
Общая устойчивость
Согласно GB 50429, раздел 6.2.1 (2), общая устойчивость одного пролета с постоянным I-сечением может быть игнорирована, если максимальное соотношение длины к ширине не превышает значений, указанных в таблице 6.2.1. При этом различают балки без боковой поддержки и с боковой поддержкой в середине пролета. С помощью настройки допуска вы можете задать значение, до которого боковая опора считается находящейся в середине пролета.
Эквивалентные моменты по 8.2
С помощью контрольного поля вы можете определить, будет ли стержень или набор стержней считаться скользящей или нескользящей рамой для расчета эквивалентного коэффициента момента по GB 50429, раздел 8.2.

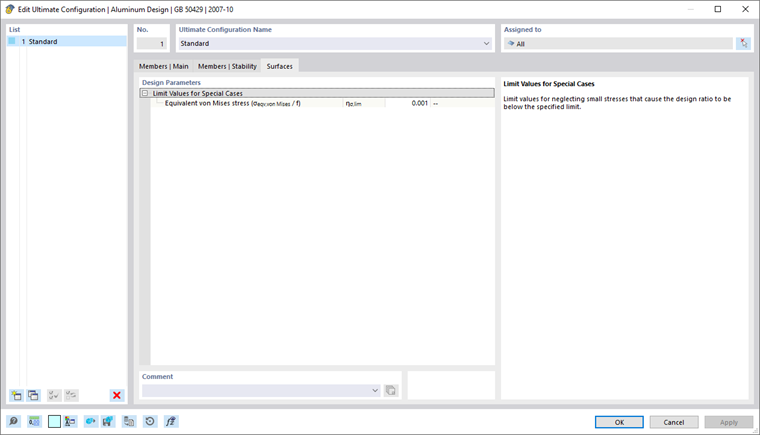

Плоскости
На вкладке Плоскости диалога 'Конфигурация несущей способности' вы можете задать основные настройки для расчета плоскостей.
Предельные значения для игнорирования внутренних сил и напряжений
Эта категория управляет предельным значением, касающимся очень маленьких напряжений. Если напряжение ниже определенного соотношения η, оно не учитывается в процессе проверки. Обоснование этой опции подробнее описано в разделе Стержни | Основы.
