Конфигурация эксплуатационной пригодности разделена на несколько вкладок, которые структурируют требования для отдельных проверок.
Стержни

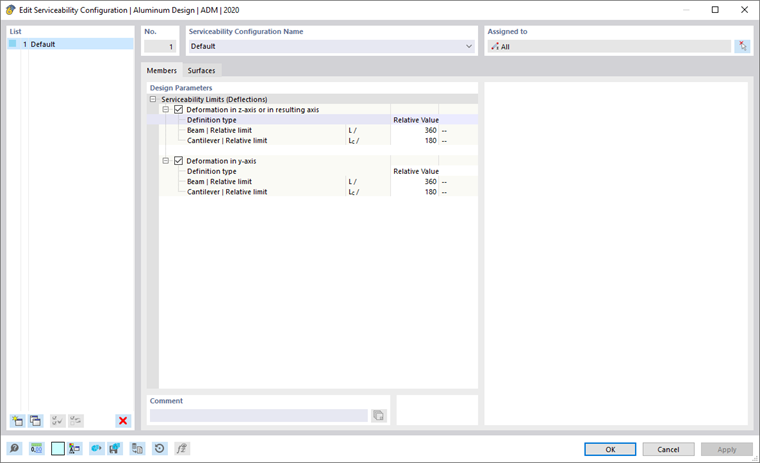

На вкладке Стержни диалога 'Конфигурация эксплуатационной пригодности' вы устанавливаете предельные значения, применимые к деформациям стержней и наборов стержней.
Предельные значения эксплуатационной пригодности (Прогибы)
Для проверки эксплуатационной пригодности вы можете установить специфические предельные значения для прогибов, в зависимости от направления осей стержня.
Предельные значения деформаций в принципе относятся к длине элементов: чем длиннее стержень, тем больше допустимые прогибы. В списке рядом с 'Тип определения' вы можете выбрать, в какой форме вы хотите определить предельное значение.
- Относительное значение: предельное значение определяется относительно длины стержня или набора стержней.
- Абсолютное значение: устанавливается прямое значение максимального прогиба.
- Сумма из относительного и абсолютного значения: предельное значение складывается из относительного значения и абсолютного.
- Мин. из относительного и абсолютного значений: в качестве предельного значения принимается меньшее из относительного или абсолютного значений.
- Макс. из относительного и абсолютного значений: в качестве предельного значения принимается большее из относительного или абсолютного значений.
В зависимости от крепления элемента – двусторонне закрепленного 'балки' или односторонне закрепленного 'консоли' – как правило, актуальны разные предельные значения прогиба. Тип, применимый к конкретному сегменту, определяется автоматически на основе назначенных опор для расчета: сегмент с опорами для расчета с обеих сторон или без опор для расчета классифицируется как балка, сегмент с одной опорой для расчета на одной стороне – как консоль. Опоры для расчета вы можете задать на вкладке Поддержка и прогибы стержня и набора стержней.
При необходимости, настройте предустановленные предельные значения для проверок деформации объектов.
Если при проверке деформации необходимо учесть преднатяжение (предварительную деформацию элемента при установке), вы можете указать эту предварительную кривизну в свойствах стержня или набора стержней (см. главу Поддержка и прогибы). Здесь также можно задать, относятся ли максимальные перемещения к смещённым концам сегментов или к нестертому исходному состоянию.
Плоскости

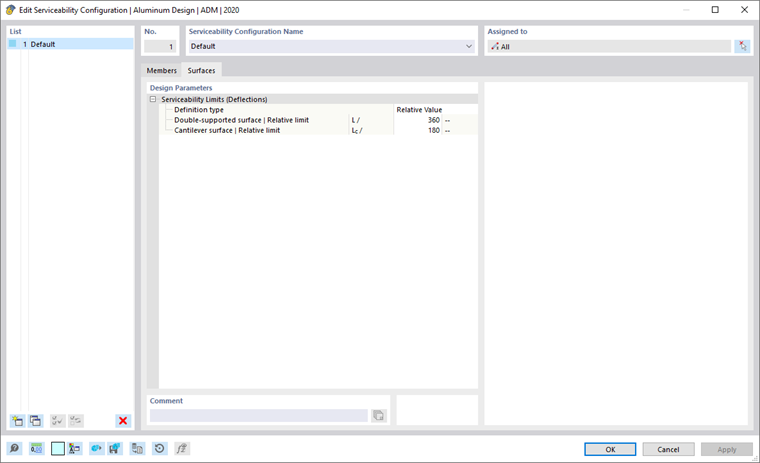

На вкладке Плоскости диалога 'Конфигурация эксплуатационной пригодности' вы устанавливаете предельные значения, применимые к деформациям плоскостей.
Предельные значения прогибов относятся к длине элементов. Список рядом с 'Тип определения' содержит несколько вариантов, в какой форме можно задать предельное значение (см. изображение Установка определения деформации):
- Относительное значение: предельное значение определяется относительно длины плоскости.
- Абсолютное значение: устанавливается прямое значение максимального прогиба.
- Сумма из относительного и абсолютного значения: предельное значение складывается из относительного значения и абсолютного.
- Мин. из относительного и абсолютного значений: в качестве предельного значения принимается меньшее из относительного или абсолютного значений.
- Макс. из относительного и абсолютного значений: в качестве предельного значения принимается большее из относительного или абсолютного значений.
В зависимости от крепления элемента – двусторонне закрепленной плоскости или односторонне закрепленной консольной плоскости – как правило, актуальны разные предельные значения прогиба. Это крепление задается как 'Тип плоскости' в свойствах плоскости или набора плоскостей на вкладке Прогибы. Здесь вы также можете задать, относятся ли максимальные перемещения к некофорированному состоянию, измененной референсной плоскости или параллельной плоскости, и указать, как должна быть определена длина.
При необходимости, настройте предустановленные предельные значения для проверок деформации объектов.
