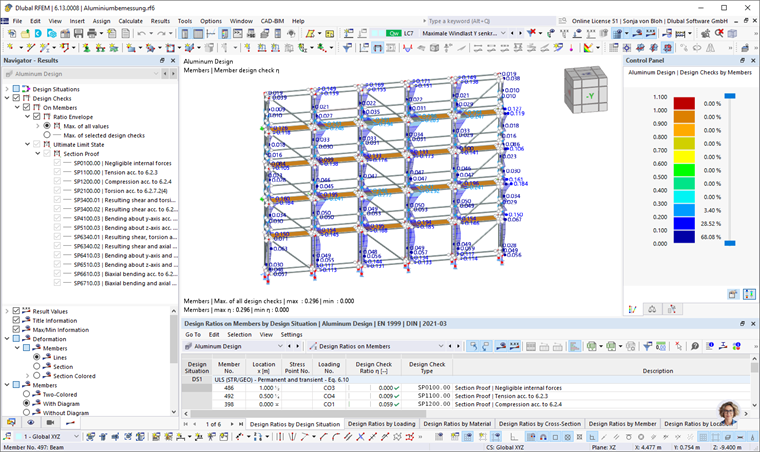

После расчета результаты отображаются в отсортированном виде по различным критериям в таблицах. Они также представлены в графике рабочего окна на модели. 'Навигатор - Результаты' настроен на расчет алюминия, так что вы можете управлять отображением графика для различных видов проверок по мере необходимости.
Вы также можете просмотреть детали проверок с промежуточными значениями и формулами проверок. Кроме того, вы можете отобразить распределение результатов по сечению с распределением напряжений.
В следующих подразделах представлены различные возможности, доступные для отображения и анализа результатов расчетов. Глава Документация описывает, как подготовить результаты для печатного вывода.
Объекты без результатов
Если результаты стержня или поверхности не отображаются, это может быть связано со следующими причинами:
- Объект не выбран для расчета в таблице Объекты для расчета.
- Результаты скрыты из-за настроек фильтра.
Проверьте Видимости и настройки фильтра для графических результатов в панели управления. Если результат отсутствует в таблице результатов, проверьте настройки фильтра в менеджере таблиц результатов. Обратите внимание на выбранные настройки синхронизации с графикой; например, есть возможность отображать только видимые или выбранные объекты. Однако в диалоге деталях проверок все результаты доступны – независимо от настроек фильтра и выборок.
Для проверки рассчитанных объектов подходит категорий результатов в таблице Обзор: если объект недействителен из-за свойств материала или сечения, или был отключен для расчета по рядам стержней, это указывается в таблице результатов как Недействительно / отключено.
Кроме того, для каждого объекта, выбранного для расчета в таблице ввода Объекты для расчета, должна быть назначена конфигурация расчета для предельного состояния. Если этого не сделано, проверка для предельного состояния не выполняется (см. главу Расчет алюминия).
