В категории 'Расчёт алюминиевых конструкций' в Navigator - Daten и в соответствующей таблице устанавливаются основные свойства для расчёта алюминия. Здесь вы можете определить типы параметров расчёта, таких как длины продольной устойчивости, локальные уменьшения поперечного сечения стержня и поперечные швы, и назначить их соответствующим объектам. Кроме того, у вас есть возможность выбрать комбинации и объекты для расчёта и назначить им специфические конфигурации расчёта.
Для работы в таблицах ввода доступны функции, известные из RFEM. Более подробную информацию об этом вы можете найти в разделе Tabellen руководства RFEM.
Глобальные настройки
Основные настройки для расчёта алюминия управляются в диалоге Globale Einstellungen, который доступен через кнопку
в таблицах ввода или через контекстное меню в записи навигатора.
Виды расчётов
Виды расчётов организованы как типы, адаптированные к соответствующей Norm норме. Подробное описание каждого вида расчёта вы найдёте в следующих главах:
- Длины продольной устойчивости
- Локальные уменьшения поперечного сечения стержня
- Поперечные стыки стержня
Вы можете создать несколько типов для каждого вида расчёта и назначить их индивидуально стержням или наборам стержней.
Назначение вида расчёта
Для назначения типов расчёту объектов вам доступны несколько возможностей:

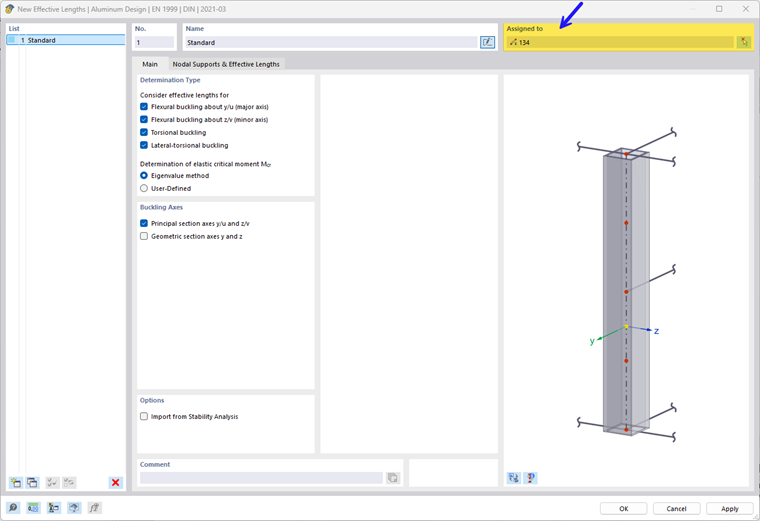

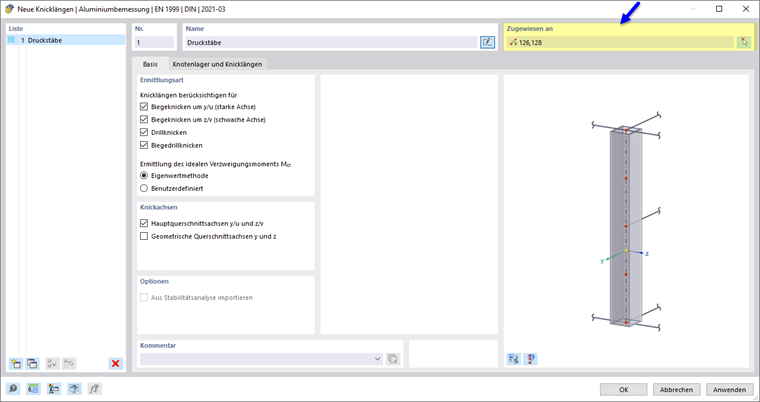

- Введите номера соответствующих объектов в раздел Назначено в диалогах отдельных типов.

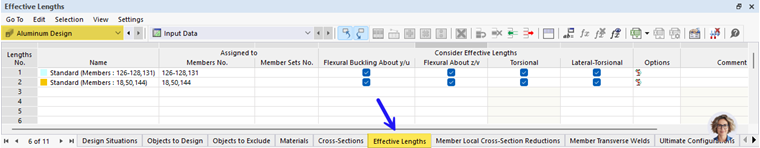

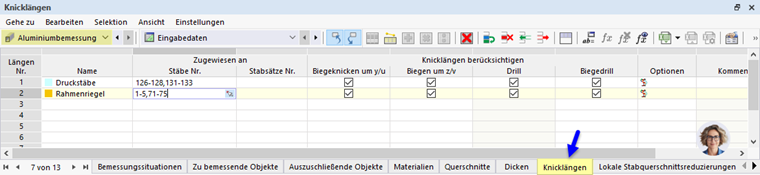

- Введите номера объектов в таблицах ввода раздела Виды расчётов.

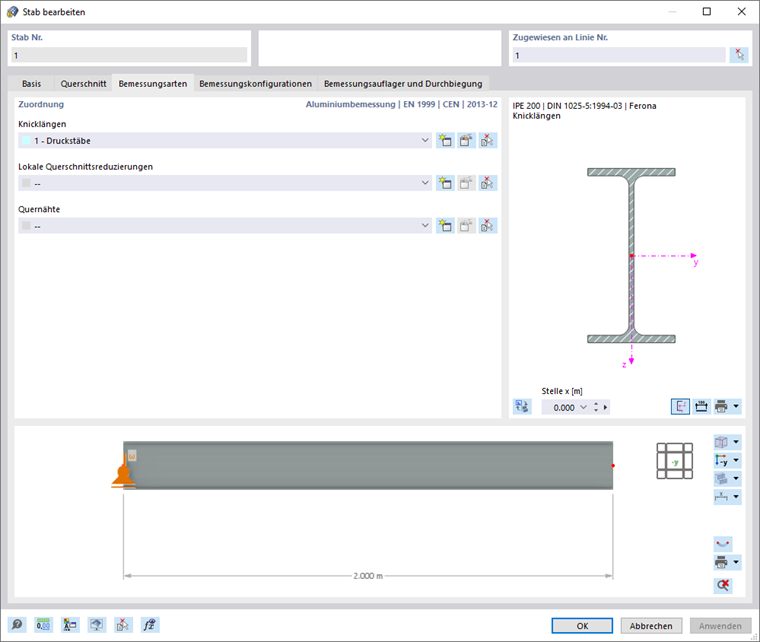

- Назначьте тип в закладке Виды расчётов в диалоге стержня или набора стержней или определите новый тип.

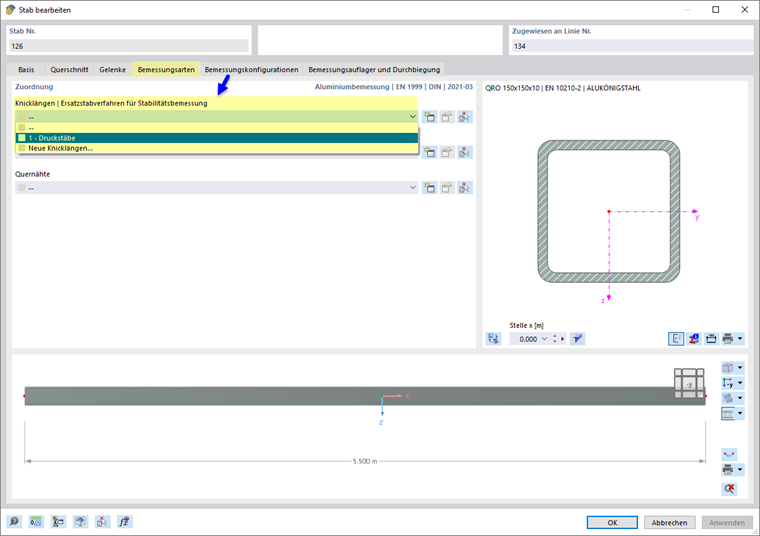

В закладке Виды расчётов вы можете выбрать уже определённый тип из списка и назначить его соответствующему стержню или набору стержней. Кнопка
предоставляет возможность создать новый тип. Кнопка
позволяет выбрать другой объект графически, чтобы перенять его свойства для расчёта алюминия. Для редактирования выбранного типа используйте кнопку
.
Графическое отображение вида расчёта

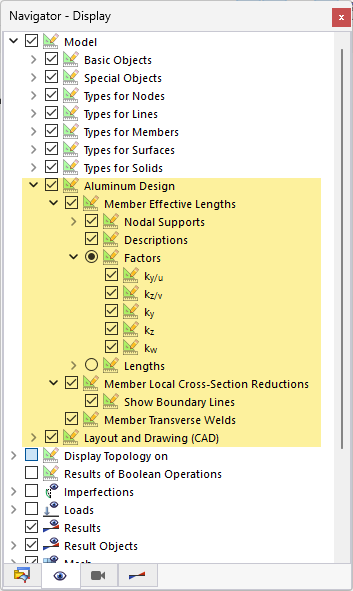

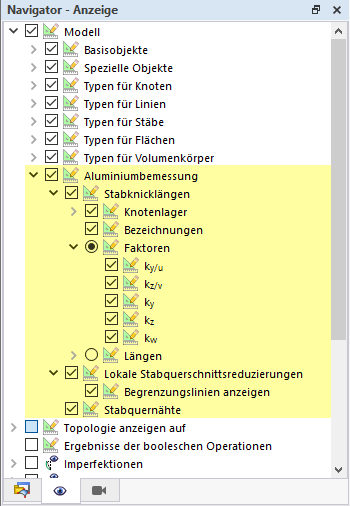

Все типы для расчётов могут быть графически отображены в рабочем окне. В пункте меню 'Расчёт алюминия' в Navigator - Anzeige вы найдёте соответствующие опции отображения. Это позволяет легко проверить правильность назначения и обеспечить наглядную документацию через Вывод графики.
Кроме того, отображаются выбранные типы расчётов в нижней части окна редактирования стержня или набора стержней.
Объекты для расчёта
Вы можете определить комбинации и объекты для расчёта по различным критериям в соответствующих таблицах. Подробное описание этих опций вы найдёте в следующих подглавах:
Конфигурации расчёта
Подробные настройки для отдельных проверок устанавливаются в Конфигурациях расчёта. Для каждого предельного состояния существует собственная конфигурация расчёта, которая управляет специфическими для нормы правилами и в которой вы можете, например, задать предельные значения или различные опции проверки. Доступны только те конфигурации расчёта, которые активированы в Глобальные настройки.
Конфигурации расчёта также организованы как типы. Вы можете создавать различные типы для каждой конфигурации расчёта и назначать каждому объекту подходящую конфигурацию.
Назначение конфигурации расчёта
Вы можете использовать следующие способы, чтобы назначить объектам конфигурации для расчёта алюминия:

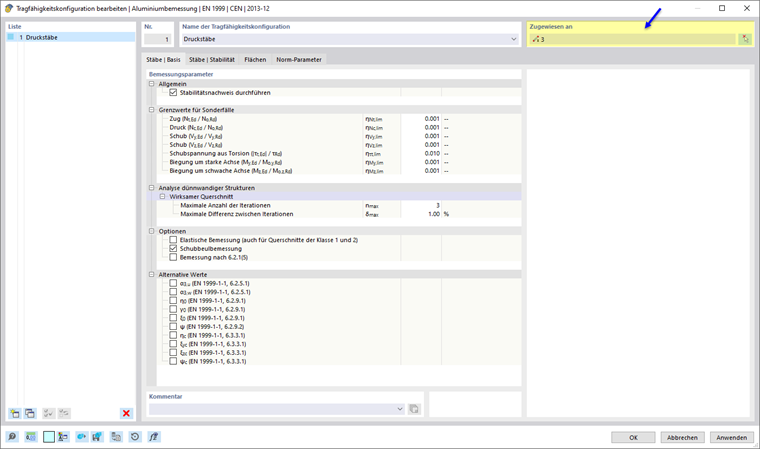

- Введите номера соответствующих объектов в раздел Назначено в диалогах отдельных конфигураций.

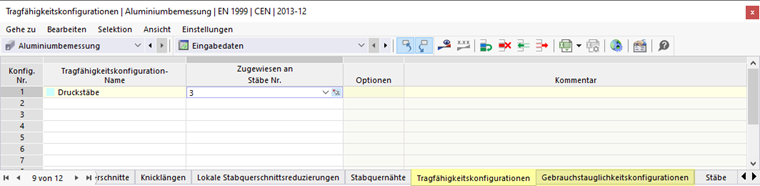

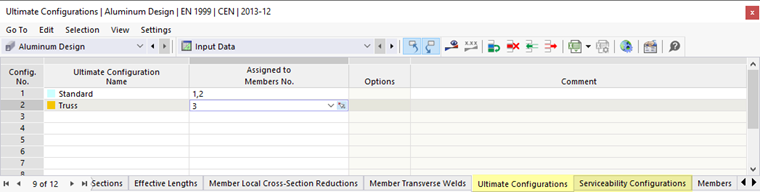

- Введите номера объектов в таблицах ввода раздела Конфигурации.

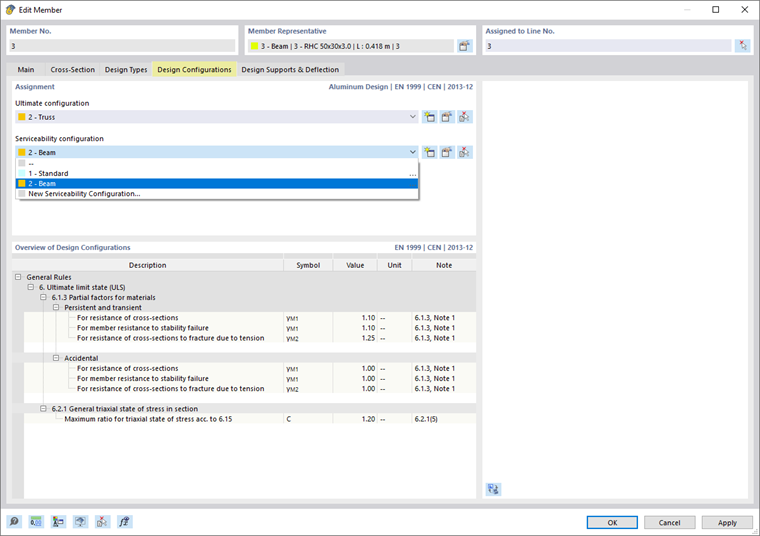

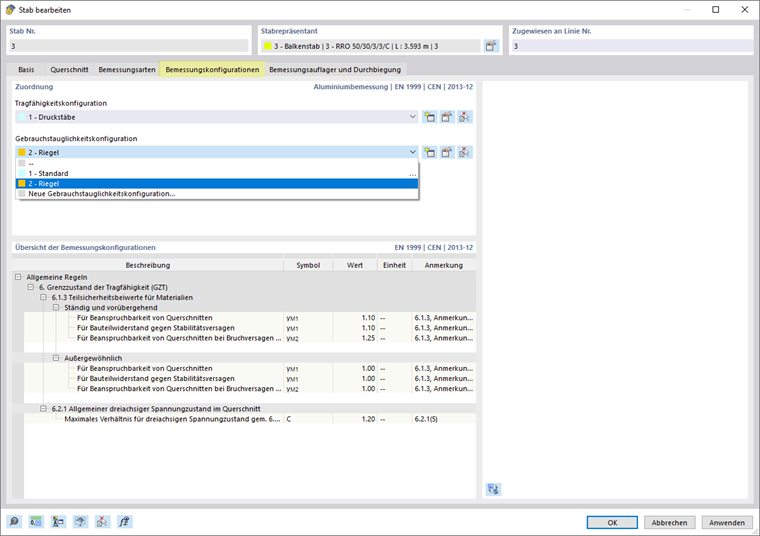

- Назначьте конфигурацию в закладке Конфигурации расчёта в диалоге стержня, набора стержней или поверхностей или создайте новую конфигурацию.
В диалоге стержня, набора стержней или поверхностей вы можете выбрать из списка уже существующую конфигурацию. Используйте кнопку
для создания новой конфигурации. Кнопка
позволяет вам выбрать графически другой объект, конфигурация которого будет перенята. Нажав на кнопку
, вы перейдёте в меню редактирования выбранной конфигурации расчёта.
Список слева в диалоге показывает вам все конфигурации режима предельного состояния, присутствующие в модели. Создайте новую конфигурацию на основе стандартных значений выбранной нормы расчёта с помощью кнопки
или скопируйте существующую конфигурацию, используя кнопку
. Удаление конфигурации выполняется через кнопку
.
Вы можете назначить конфигурацию отдельным объектам. Используйте для этого функцию назначения через кнопку
в верхнем правом углу диалога, таблицу ввода расчёта алюминия для соответствующей конфигурации или опцию выбора в диалоге редактирования объекта для расчёта.
Для объекта, которому для определённого предельного состояния не назначена конфигурация, в этом предельном состоянии проверки не выполняются. Таким образом, вы можете, например, отключить проверку пригодности к эксплуатации для отдельных стержней, не назначая этим стержням конфигурацию пригодности к эксплуатации.
