Конфигурация несущей способности разделена на несколько вкладок, которые структурируют требования для отдельных проверок в удобном виде.
Стержни | Базовые

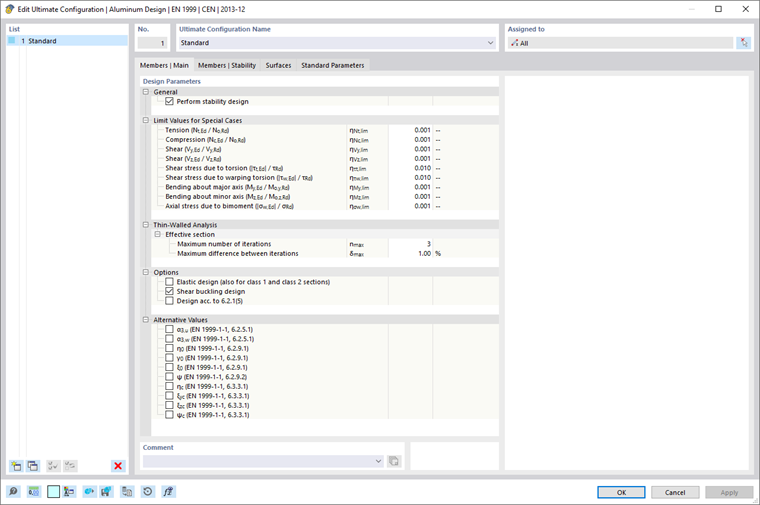

Во вкладке Стержни | Базовые диалога 'Конфигурация несущей способности' вы устанавливаете основные параметры для проектирования стержней и наборов стержней.
Общие
Флажок 'Провести проверку устойчивости' определяет, следует ли проводить, наряду с проверками сечений, также проверки устойчивости, такие как на изгиб и изгибно-крученую гибкость. Снимите этот флажок, если вы не хотите выполнять проверку устойчивости или если эффект устойчивости уже был учтен при определении внутренних усилий (например, при расчете по теории второго порядка с учетом имперфекций).
Если проверка устойчивости включена, необходимо определить длины гибкости и назначить их соответствующим стержням или наборам стержней. В противном случае проверка устойчивости будет невозможна. В таблице результатов ошибки & предупреждения после вычислений будет отображено соответствующее сообщение. Тросовые и натяжные стержни исключаются из этого, так как они могут воспринимать только растягивающие усилия и не требуют проверки устойчивости.
Пределы использования для игнорирования внутренних усилий и напряжений
Нормы проектирования, ориентированные на ручные расчеты, включают формулы проверок или условия взаимодействия, которые часто рассчитаны только для определенных комбинаций усилий. Однако в рамках проектирования сооружений на 3D модели обычно получаются очень малые значения внутренних усилий. Хотя они и не имеют значения с инженерной точки зрения для несущей способности, при строгом соблюдении норм эти усилия могут предотвратить определенные проверки или вынудить использовать менее благоприятные формулы взаимодействия. Таким образом, 'Пределы использования для игнорирования внутренних усилий и напряжений' предлагают простой и прозрачный способ пренебречь определенными усилиями при проверке и избежать вышеуказанных проблем.
Предел η описывает отношение приложенного усилия к сопротивлению сечения, которое определяется в упрощенном виде по значениям сечения. Это не является нормативно регулируемой несущей способностью: нормативные правила (например, классификация сечений) не учитываются; это не соответствует цели настройки предельных значений. Высокие предельные значения следует использовать только в тестовых целях.

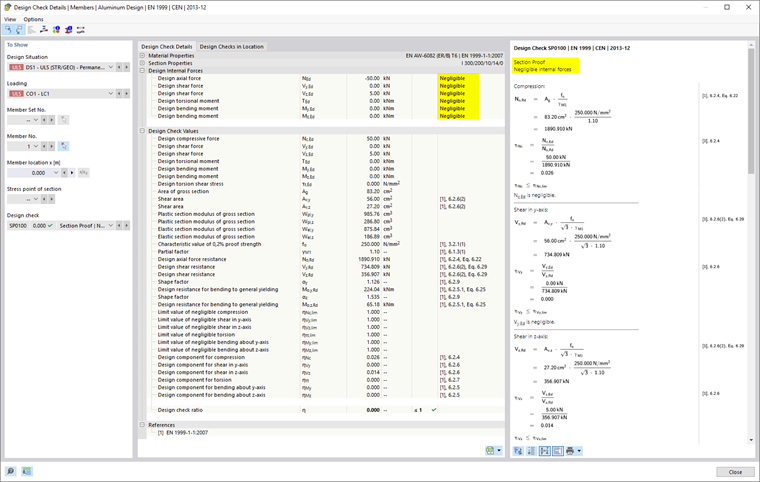

Если усилие находится ниже условия предельного значения, проверка проходит без предупреждения о его игнорировании. Тем не менее, в детали проверок на основе пометки 'Пренебрежительно мало' вы можете проверить, какие усилия были проигнорированы из-за предельных значений и не были учтены при проверке. Если в определенной точке все усилия пренебрежимо малы, только проверка этих усилий указывается как часть проверки.
Если активирован аддон Крутильная жесткость (7 степеней свободы), также доступен предельное значение для бимомента и напряжений сдвига от вторичного кручения.
Анализ тонкостенных структур
Выявление эффективного сечения требует итерационной процедуры. В поле ввода 'Максимальное количество итераций' вы можете установить максимальное количество расчетных шагов. Как только 'Максимальная разница между итерациями' будет преодолена между результатами двух итераций, вычисление завершается.
Опции
Сечения классов 1 и 2 могут быть рассчитаны с использованием пластического резервов. Отметьте флажок 'Эластичное проектирование (даже для сечений классов 1 и 2)', если вы хотите, чтобы эти сечения проверялись без использования пластических резервов.
Флажок 'Проектирование по 6.2.1(5)' позволяет управлять тем, будет ли проверка выполняться по теории упругости. Проверка по 6.2.1(5) может быть консервативной, поскольку она не учитывает ограниченное перераспределение пластических напряжений, разрешенное при эластичном проектировании. Параметр C можно установить на вкладке Параметры норм.
Флажок 'Проверка сдвиговой гибкости' активирован по умолчанию. Это проверяет, требуется ли проверка на сдвиговую гибкость по разделу 6.7.4 EN 1999-1-1 из расчета стройности λ стенки. Если соблюдаются предельные значения λlim, проверка считается пройденной. Однако, если стройность превышает предельное значение, следует предусмотреть прокладки стержней на опорах по разделу 6.7.4.2(2) для проведения проверки на сдвиговую гибкость.
Альтернативные значения
В этом разделе перечислены факторы, которые могут быть определены по-разному в EN 1999. Если флажок не установлен, используется стандартное значение для проверок. Соответствующие секции норм указаны
Стержни | Устойчивость

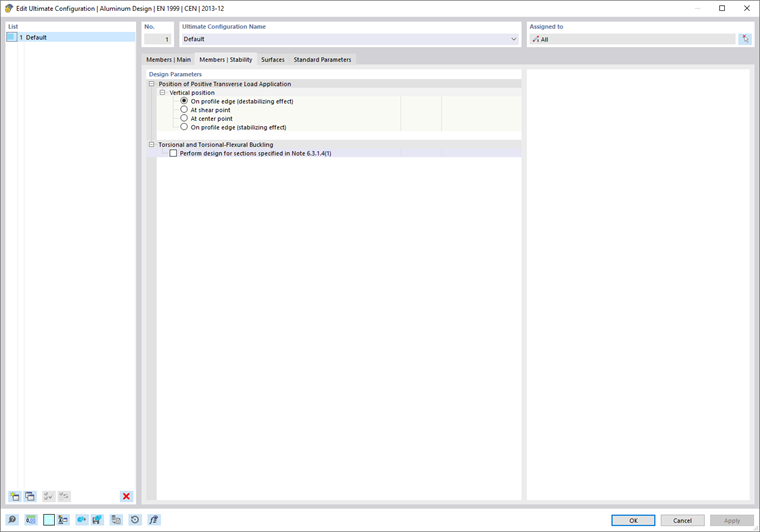

Вкладка Стержни | Устойчивость доступна, если во вкладке Стержни | Базовые установлен флажок 'Провести проверку устойчивости'. Здесь можно установить дополнительные параметры для проверок устойчивости.
Точка приложения поперечной нагрузки
Если присутствуют поперечные нагрузки (в направлении слабой оси), важно определить, где эти силы действуют на профиле. Они могут существенно влиять на критическое момент Mcr: нагрузка, действующая на верхний пояс балки в направлении через центр сдвига, имеет дестабилизирующий эффект. Если нагрузка действует на нижний пояс, она стабилизирует. Установите 'Вертикальное положение' с помощью полей выбора.
Крученая и изгибно-крученая гибкость
В EN 1999-1-1, раздел 6.3.1.4 (1) упоминаются типы профилей, для которых исследование на кручение и изгибно-крученую гибкость можно не проводить: закрытые профили, дважды симметричные I-профили и профили, состоящие из радиально выступающих частей (угловые, T-профили), и относящиеся к классу 1 или 2. Флажок позволяет провести проверку устойчивости для таких профилей.
Поверхности

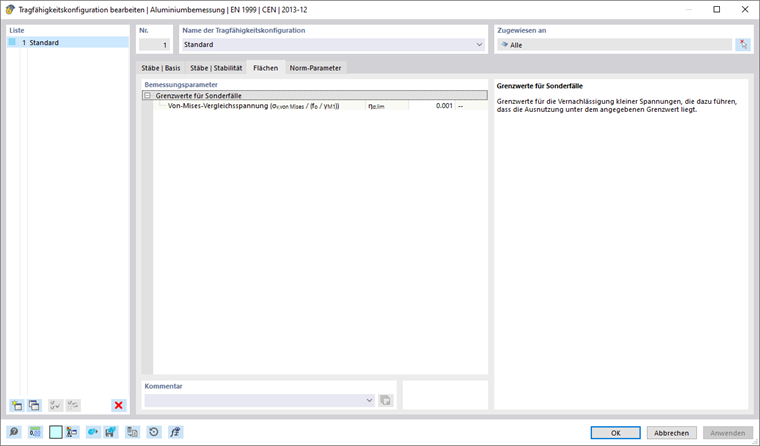

Во вкладке Поверхности диалога 'Конфигурация несущей способности' вы устанавливаете основные параметры для проектирования поверхностей.
Пределы использования для игнорирования внутренних усилий и напряжений
Эта категория управляет предельным значением, касающимся очень малых напряжений. Если напряжение находится ниже определенного отношения η, оно не принимается во внимание при проверке. Обоснование для этого параметра более подробно описано в разделе Стержни | Базовые.
Параметры норм
Вкладка Параметры норм перечисляет все соответствующие коэффициенты в соответствии с выбранным национальным приложением.
Чтобы настроить пользовательское значение, вы можете отредактировать его в соответствующем поле ввода. Используйте кнопку
чтобы сбросить значения на стандартные значения выбранного национального приложения.
