Конфигурация прочности разделена на несколько регистров, которые структурируют настройки для отдельных проверок в удобной форме.
Стержни | Базис

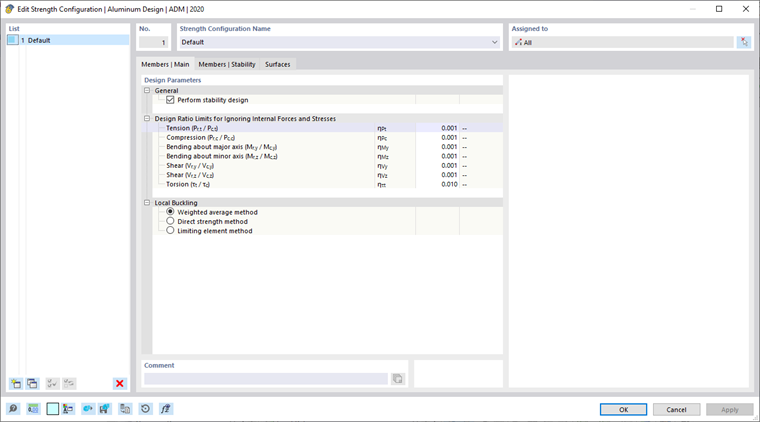

В регистре Стержни | Базис диалогового окна 'Конфигурация прочности' вы производите основные настройки для расчета стержней и наборов стержней.
Общие
Контрольное поле 'Проводить проверку устойчивости' управляет тем, будет ли наряду с проверками поперечного сечения также проводиться проверка устойчивости, такая как против изгибающего или крутящего искривления. Следует отключить контрольное поле, если вы не хотите проводить проверку устойчивости.
Если проверка устойчивости активирована, необходимо определить Длины изгиба и назначить соответствующим стержням или наборам стержней. Если этого не сделать, проверка устойчивости невозможна. В таблице результатов Ошибки и предупреждения после расчета будет показано соответствующее сообщение. Канаты и растянутые стержни исключены из этого, так как они могут воспринимать только растягивающие нагрузки и не требуют проверки устойчивости.
Пределы использования для игнорирования внутренних сил и напряжений
Нормы, рассчитанные в основном на ручные расчеты, содержат формулы проверок или условия взаимодействия, которые часто рассчитаны только для определенных комбинаций внутренних сил. Однако в рамках расчета конструкции на 3D-модели, как правило, получают очень малые значения внутренних сил. Они хотя и не имеют инженерного значения для несущей способности, но при строгом соблюдении нормы препятствуют определенным проверкам или вынуждают использовать менее благоприятные условия взаимодействия. 'Пределы использования для игнорирования внутренних сил и напряжений' поэтому предоставляют простой и прозрачный способ игнорирования определенных внутренних сил в процессе проверки и обхода вышеуказанных проблем.
Предельная величина η описывает соотношение между приложенной внутренней силой и сопротивлением поперечного сечения, которое определяется упрощенно с помощью значений поперечного сечения. Это не нормативные расчетные несущие способности: специфические условия стандартов не учтены, так как это не цель настройки пределов. Высокие предельные значения следует использовать только в тестовых целях.
Если внутренняя сила ниже условия по предельным значениям, расчет выполняется без предупреждения, что внутренняя сила была проигнорирована. Однако в Подробности проверки можно проверить, какие внутренние силы были проигнорированы из-за предельных значений и не учитывались при проверке, на основе замечания 'Игнорируемо' у расчетных внутренних сил. Если в одной точке все внутренние силы проигнорируемы, будет указана только проверка проигнорируемых внутренних сил как доказательство.
Локальное выпучивание
В этом разделе вы можете выбрать метод, по которому будет рассчитываться прочность против локального выпучивания. При выборе 'Метод взвешенного среднего' расчет выполняется в соответствии с разделами E.3.1 или F.3.1, при выборе 'Метод прямого расчета прочности' - в соответствии с разделами E.3.2 или F.3.2, а при выборе 'Метод конечных элементов' - в соответствии с разделом F.3.3.
Стержни | Устойчивость
Регистр Стержни | Устойчивость доступен, если в регистре Стержни | Базис отмечено контрольное поле 'Проводить проверку устойчивости'. Здесь вы можете произвести дополнительные настройки для проверки устойчивости.
Точка приложения положительных поперечных нагрузок
Если присутствуют поперечные нагрузки (в направлении слабой оси), важно определить, где эти нагрузки действуют на профиль. Они могут существенно влиять на критический момент: нагрузка, действующая в направлении центра сдвига на верхней части изгибного элемента, оказывает дестабилизирующий эффект. Если же нагрузка действует на нижней части, она оказывает стабилизирующее воздействие. Определите 'Вертикальное положение' с помощью полей выбора.
Плоскости

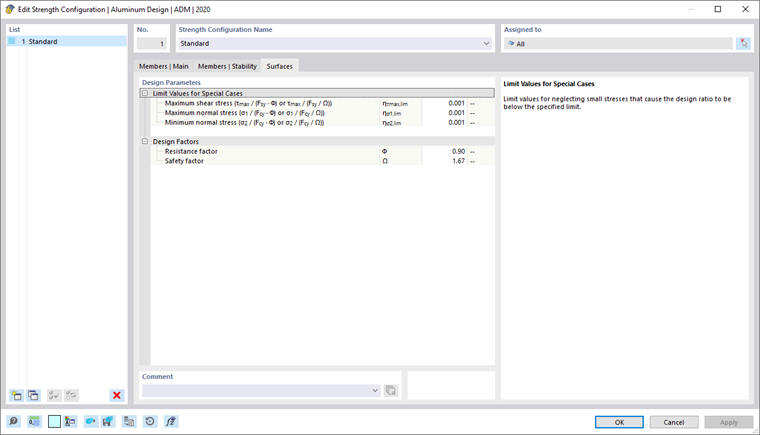

В регистре Плоскости диалогового окна 'Конфигурация прочности' вы производите основные настройки для расчета плоскостей.
Пределы использования для игнорирования внутренних сил и напряжений
Эта категория управляет несколькими предельными значениями, касающимися очень малых напряжений. Если напряжение ниже определенного соотношения η, оно не учитывается при проверке. Основания этой опции подробно описаны в разделе Стержни | Базис.
Конструктивные коеффициенты
Здесь вы можете при необходимости настроить коэффициент сопротивления Φ (для LRFD) и коэффициент безопасности Ω (для ASD), которые должны использоваться для расчета плоскостей.
