Объекты к расчёту

Все типы объектов, доступные в модели и подходящие для расчёта в аддоне, перечислены в этой таблице как одна строка. Для расчета алюминиевых конструкций доступны стержни и блоки стержней. В аддоне Расчёт алюминиевых конструкций невозможен расчёт поверхностей; для алюминиевых поверхностей - оценка в подходит.

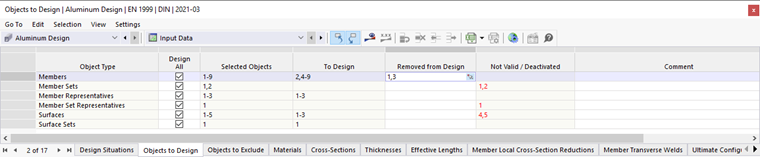

Объекты к расчёту

Флажок «Рассчитать все» позволяет легко выбрать все доступные объекты для расчёта. Таким образом, запись в столбце «Выбранные объекты» блокируется, и выбираются все номера объектов данного типа; например, все стержни. В качестве альтернативы, вы можете вручную указать, какие объекты следует учитывать в аддоне. Для этого деактивируйте флажок «Рассчитать все» и введите номера объектов вручную в столбце «Выбранные объекты».

Инфо

Вместо ввода номеров объектов, можно выбрать объекты графически, нажав на кнопку Выбрать индивидуально в соответствующей ячейке.

Недействительные/деактивированные объекты

Столбцы «К расчету» и «Недействительно/Деактивировано» заполняются программой автоматически. Таким образом, будут обнаружены и деактивированы все стержни из неподходящего материала для расчета алюминиевых конструкций (например, бетон или древесина) или неподходящего сечения (например, массивного сечения) для расчета. Аналогично, все стержни, рассчитанные с помощью блока стержней, деактивируются; это также объяснено в главе Блоки стержней.

Инфо

При настройке по умолчанию «Рассчитать все» все действительные объекты рассчитываются автоматически. Недопустимые объекты, такие как железобетонные стержни, в расчёте алюминиевых конструкций автоматически деактивируются.

Удаление объектов из расчета

Вводом номера объекта в столбце «Удаленные из расчета» можно специально исключить некоторые объекты из расчета. Таким образом, столбец «К расчёту» включает в себя все объекты, для которых расчёт выполняется в аддоне.

Важный

Если объекты из расчета вручную удаляются или отменяются, для них в таблицах результатов не появляется никаких предупреждающих сообщений.

Расчет стержней типа «Модель поверхности»

Im Add-On 'Aluminiumbemessung' können auch Querschnittsnachweise für Stäbe vom Typ Flächenmodell geführt werden. Класс сечения, а также упругая и пластическая прочность сечения рассчитываются в сечении брутто , пренебрегая редукцией сечения (например, из-за отверстия в стенке) и учитывая радиусы закруглений корней, как в для случая стержня типа «Балка».

Воздействия сначала определяются на созданной модели поверхности в плоскости напряжений. Для расчетов, основанных на внутренних силах, напряжения интегрируются через сечение. В отличие от расчета обычного балочного элемента, автоматически созданные и, при необходимости, уменьшенные условия опирания и нагрузки учитываются на «модели поверхности». Diese sind im Abschnitt zum Stabtyp Flächenmodell im RFEM-Handbuch beschrieben.
