Результаты модуля расчета могут быть отображены графически в рабочем окне. При этом вам доступны те же возможности выбора и возможности оценки, как и для статического анализа. Например, вы можете использовать видимости для стержней и сечения результатов для поверхностей.
Навигатор - Результаты
Как и при отображении результатов статического анализа, вы можете задать отображаемые результаты в Навигатор - Результаты . Выберите тип результата Расчет на алюминий в верхней части списка для перехода к результатам расчета на алюминий.
В категории Расчетные ситуации вы можете задать, должны ли быть показаны максимальные результаты из всех расчетных ситуаций («Огибающая») или максимальные значения для определенных расчетных ситуаций.
В категории Проверки вы выбираете тип результата для стержней или поверхностей. Возможен множественный выбор; выбранные результаты тогда будут одновременно отображаться на модели (см. изображение Отображение нескольких типов результатов).
Категория Дополнительные результаты по стержням позволяет отображать собственные формы на модели. В категории Значения на поверхностях вы можете установить значения результатов для отображения на поверхностях (см. главу Значения результатов на поверхностях).
В нижней части навигатора вы найдете дополнительные настройки. Вы можете включать или выключать значения результатов или сечения результатов. Категория Стержни предлагает важные опции управления для отображения кривых результатов и отображаемых значений (см. также изображения в главе Проверки).
Панель управления

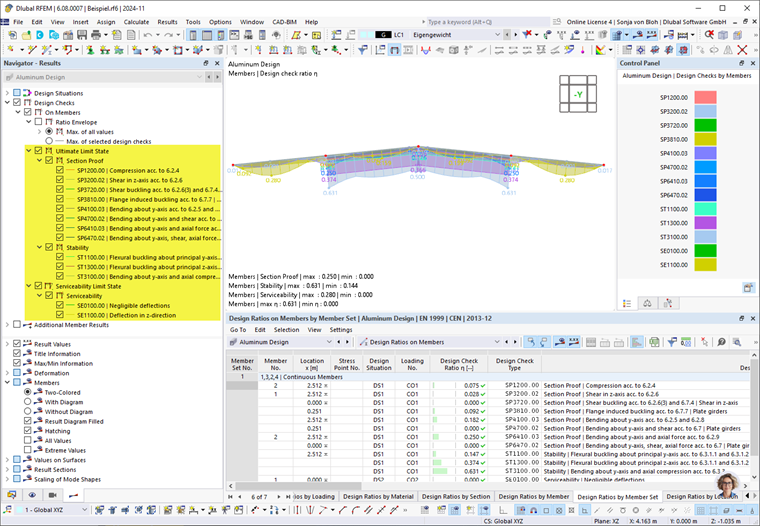

Также Панель управления настроена на результаты расчета на алюминий. Там вы можете настроить цвета кривых результатов. Это может быть необходимо, если вы отображаете несколько типов результатов.
С помощью пользовательских цветовых шкал вы также можете определять диапазоны значений для графических результатов.

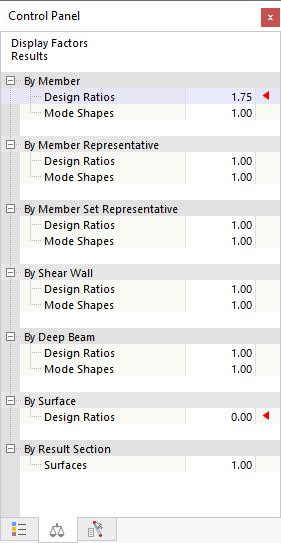

Кроме того, в панели управления – как и в статическом анализе – вы можете масштабировать факторы кривых результатов или задавать определенные объекты для отображения результатов.
