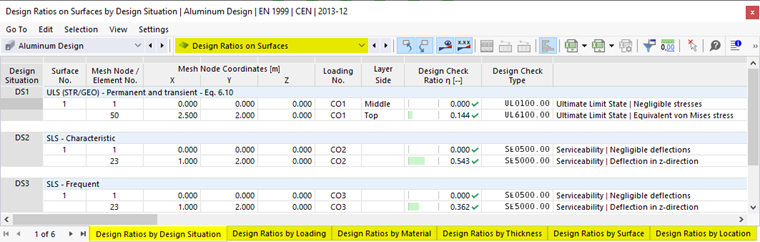

Таблицы результатов категории Использования по поверхностям содержат данные о результатах проведенных проверок с соответствующими уровнями использования.
Результаты по поверхностям отсортированы в закладках по следующим критериям:
- Нагрузки (расчетные ситуации, комбинации нагрузок)
- Свойства поверхностей (материалы, толщины)
- Объекты (поверхности, узлы КЭ-сети)
Поверхность №
Для каждого критерия проверки указывается номер поверхности с наибольшим используемым уровнем.
Узел/Элемент №
Указывается номер узла КЭ-сети, для которого определено максимальное использование.
Координаты узла
В трех столбцах указываются глобальные координаты X, Y и Z узлов КЭ-сети.
Расчетная ситуация
Этот столбец называет номера расчетных ситуаций, для которых имеются отдельные уровни использования.
Нагрузка
Указаны номера комбинаций нагрузок или результатов, определяющих для соответствующих проверок.
Сторона слоя
Эквивалентные напряжения рассматриваются для следующих мест на сечении поверхности:
- Верх
- Средина
- Низ
Вы можете включать и выключать оси поверхности через пункт Локальные системы осей поверхности включить/выключить в контекстном меню поверхностей. Альтернативно, используйте 'Навигатор - Отображение' (Модель → Основные объекты → Поверхности → Системы осей поверхностей x, y, z).
Критерий проверки
В этом столбце указаны условия проверки согласно норме. Степень использования выражается длиной цветной планки.
Тип проверки
Каждая проверка обозначена идентификатором с номером. Например, проверки несущей способности согласно Еврокоду обозначены 'UL', проверки эксплуатационной пригодности - 'SE'. Тип проверки разъясняется в столбце Описание.
Формула проверки
Этот столбец можно активировать в Менеджере таблиц результатов. Он указывает уравнения нормы, по которым проводятся проверки.
Описание
Каждая проверка разъясняется коротким описанием с ссылкой на главу в нормативном документе.
Подробности проверки для определенного уровня использования могут быть отображены с помощью кнопки
или двойным щелчком по строке.
Фильтрация результатов
В главе Использования на стержнях описано, как фильтровать результаты по предельному состоянию и по уровню использования.
