Las situaciones de diseño en RFEM determinan qué reglas de combinación se aplican al generar las combinaciones de cargas y resultados para los estados límite de la norma. También se pueden asignar combinaciones creadas manualmente a ciertos estados límite (ver el capítulo Situaciones de diseño del manual de RFEM).

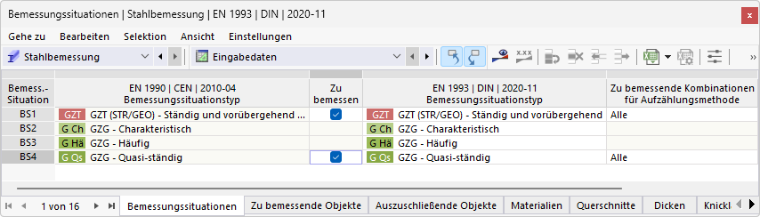

En la tabla 'Situaciones de diseño' para el diseño de acero se listan todas las situaciones de diseño definidas en el modelo. Aquí puede decidir si y cómo debe considerarse una situación de diseño específica para las verificaciones de acero.
Seleccionar combinaciones de diseño para el diseño de acero

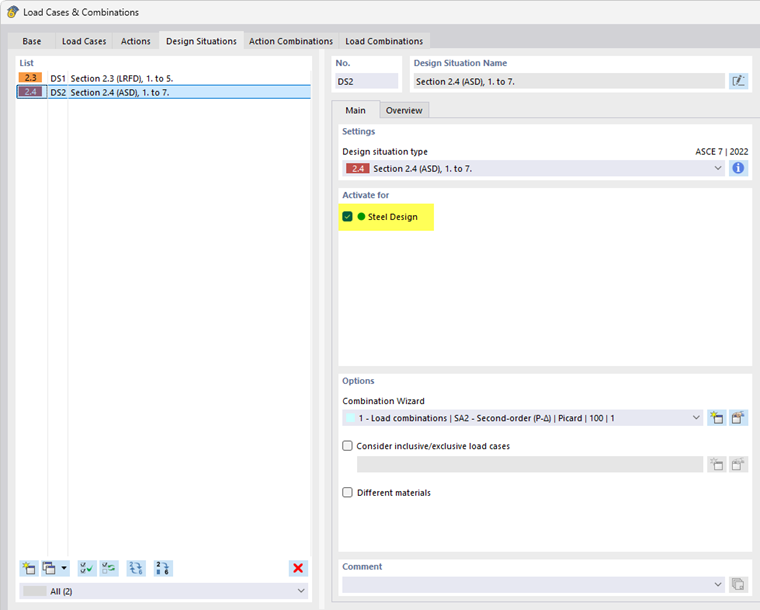

El campo de control 'Para diseñar' está habilitado por defecto. Esto permite que todas las situaciones de diseño se analicen en el diseño de acero. Si no se debe realizar un diseño para una situación de diseño, desactive el campo de control. Esta situación de diseño no se tendrá en cuenta en las verificaciones. Esta selección se sincroniza con la configuración en el diálogo 'Casos de carga y combinaciones'.
Por defecto, se tienen en cuenta todas las combinaciones de una situación de diseño activada para el diseño. Sin embargo, en la columna de la tabla 'Combinaciones para diseñar para el método de enumeración', también puede especificar combinaciones específicas de la situación de diseño: Haga clic en el botón
, que está disponible con un clic en la celda, y luego seleccione las combinaciones relevantes en el diálogo.
Asignar situaciones de diseño

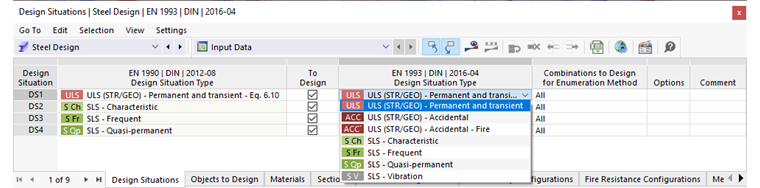

Las situaciones de diseño se han formado según la norma que ha especificado para la clasificación del caso de carga (ver el capítulo Normas I del manual de RFEM). Es posible que el tipo de situación de diseño sea diferente del tipo para el diseño. Sin embargo, generalmente, los tipos se asignan automáticamente, por lo que una combinación de uso del caso de carga también se asigna al tipo 'Uso' para el diseño. En la columna de la tabla 'Tipo de situación de diseño', puede verificar y, si es necesario, corregir esta asignación.
Las verificaciones realizadas en el complemento dependen del tipo de situación de diseño. Si, por ejemplo, ninguna situación de diseño tiene un tipo de uso, no se realizarán verificaciones de uso, sino solo verificaciones de capacidad de carga. Para cada situación de diseño, solo se realizan las verificaciones pertinentes al tipo de situación de diseño.
También puede activar múltiples situaciones de diseño del mismo tipo para el diseño, como por ejemplo, dos situaciones de diseño para las verificaciones de capacidad de carga. El complemento realizará las verificaciones de capacidad de carga para las combinaciones seleccionadas de ambas situaciones de diseño.
Usar otro material para el diseño

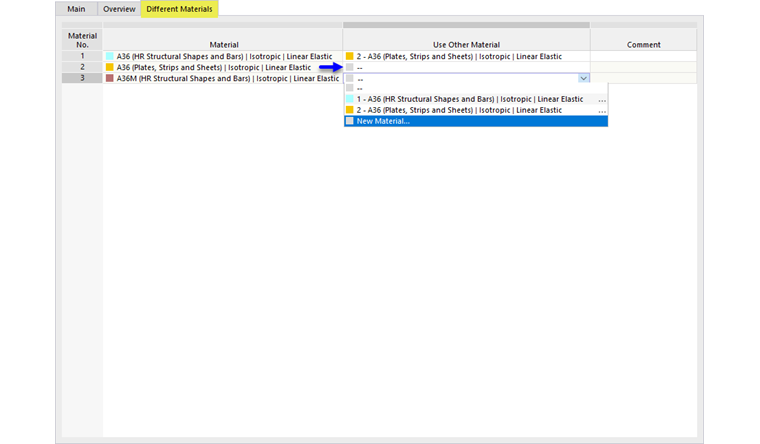

La opción 'Materiales diferentes' en el diálogo Casos de carga y combinaciones ofrece la posibilidad de cambiar los materiales para las verificaciones de una situación de diseño. Si marca el campo de control, puede establecer las alternativas en una nueva pestaña.
Así puede usar diferentes parámetros de materiales para el análisis estático y para el diseño.
