As situações de dimensionamento no RFEM controlam quais regras de combinação são aplicadas ao gerar as combinações de carga e resultado para os estados-limite da norma. Também é possível associar combinações criadas manualmente a determinados estados-limite (veja o capítulo Situações de Dimensionamento do manual do RFEM).

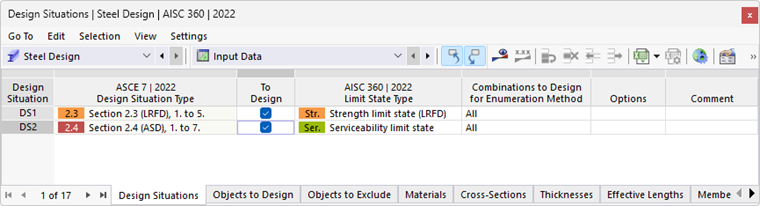

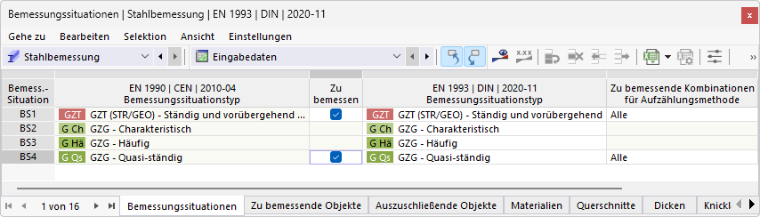

Na tabela 'Situações de Dimensionamento' para dimensionamento de aço, estão listadas todas as situações de dimensionamento definidas no modelo. Aqui, você pode decidir se e como uma determinada situação de dimensionamento deve ser considerada para as verificações de aço.
Selecionar combinações de dimensionamento para dimensionamento de aço
A caixa de verificação 'Para Dimensionar' está ativada por padrão. Assim, todas as situações de dimensionamento são consideradas na análise de aço. Caso não se deva realizar uma análise de aço para uma situação de dimensionamento, desative a caixa de verificação. Esta situação de dimensionamento não será considerada nas verificações. Esta seleção é sincronizada com as configurações no diálogo 'Casos de Carga e Combinações'.
@image025551#
Por padrão, todas as combinações de uma situação de dimensionamento ativada para o dimensionamento são consideradas. No entanto, na coluna da tabela 'Combinações a serem dimensionadas para método de enumeração', você pode especificar certas combinações da situação de dimensionamento: clique no botão
, que fica disponível ao clicar na célula, e selecione as combinações relevantes no diálogo.
@image059181#
Atribuir situações de dimensionamento

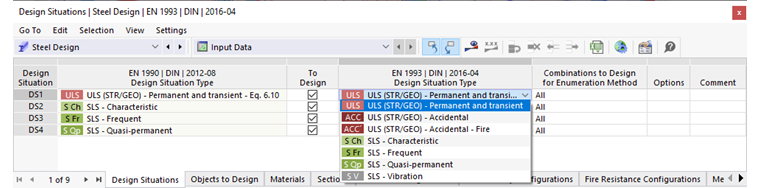

As situações de dimensionamento foram formadas com base na norma que você definiu para a classificação dos casos de carga (veja o capítulo Normas I do manual do RFEM). Pode acontecer que o tipo de situação de dimensionamento seja diferente do tipo para dimensionamento. No entanto, em geral, os tipos são atribuídos automaticamente, de modo que uma combinação de casos de carga para serviço também seja atribuída ao tipo 'Serviço' para o dimensionamento. Na coluna da tabela 'Tipo de Situação de Dimensionamento', você pode verificar e, se necessário, corrigir essa atribuição.
As verificações conduzidas no Add-On são baseadas no tipo de situação de dimensionamento. Por exemplo, se nenhuma situação de dimensionamento tiver um tipo de serviço, não serão feitas verificações de serviço, apenas verificações de capacidade. Para cada situação de dimensionamento, são feitas apenas as verificações pertinentes ao tipo de situação de dimensionamento.
Você também pode ativar várias situações de dimensionamento do mesmo tipo para o dimensionamento, como por exemplo, duas situações de dimensionamento para verificações de capacidade. O Add-On faz então as verificações de capacidade para as combinações selecionadas de ambas as situações de dimensionamento.
Usar outro material para dimensionamento

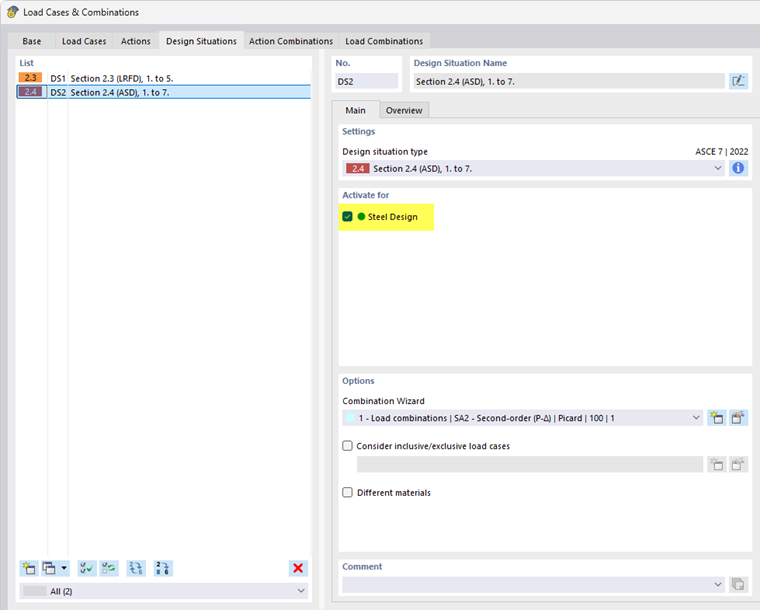

A opção 'Materiais Diferentes' no diálogo Casos de Carga e Combinações oferece a possibilidade de alterar os materiais para as verificações de uma situação de dimensionamento. Se você marcar a caixa de verificação, pode definir as alternativas em uma nova aba.
Você pode assim usar diferentes parâmetros de material para a análise estática e para o dimensionamento.
