Le situazioni di progetto in RFEM controllano quali regole di combinazione vengono applicate durante la creazione delle combinazioni di carico e di risultato per gli stati limite della norma. Anche le combinazioni create manualmente possono essere assegnate a determinati stati limite (vedi capitolo Situazioni di progetto del manuale RFEM).
Nella tabella 'Situazioni di progetto' per il progetto dell'acciaio sono elencate tutte le situazioni di progetto definite nel modello. Qui è possibile decidere se e come una determinata situazione di progetto debba essere considerata per le verifiche dell'acciaio.
Seleziona combinazioni di progetto per il progetto dell'acciaio
Il campo di controllo 'Da progettare' è attivato per impostazione predefinita. In questo modo, tutte le situazioni di progetto vengono esaminate durante il progetto dell'acciaio. Se per una situazione di progetto non deve essere effettuato il progetto dell'acciaio, disattivare il campo di controllo. Questa situazione di progetto non verrà considerata nelle verifiche. Questa selezione viene sincronizzata con le impostazioni nel dialogo 'Casi di carico e combinazioni'.
Per impostazione predefinita, tutte le combinazioni di una situazione di progetto attivata per la progettazione vengono considerate. Tuttavia, nella colonna della tabella 'Combinazioni da progettare per metodo di enumerazione', è possibile specificare anche determinate combinazioni della situazione di progetto: fare clic sul pulsante
, disponibile con un clic nella cella, e selezionare poi le combinazioni rilevanti nel dialogo.

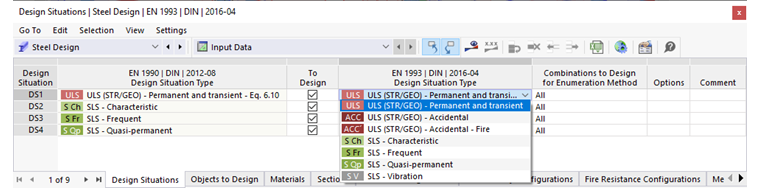

Assegna situazioni di progetto
Le situazioni di progetto sono state create in base alla norma che avete specificato per la classificazione del caso di carico (vedi capitolo Norme I del manuale RFEM). È possibile che il tipo di situazione di progetto sia diverso dal tipo per il progetto. Tuttavia, di solito i tipi vengono assegnati automaticamente, in modo che una combinazione di utilizzabilità da combinazione di carico sia assegnata al tipo 'Utilizzabilità' anche per il progetto. Nella colonna della tabella 'Tipo di situazione di progetto' è possibile verificare e, se necessario, correggere questa assegnazione.
Le verifiche condotte tramite l'Add-On dipendono dal tipo di situazione di progetto. Ad esempio, se nessuna situazione di progetto ha un tipo per l'utilizzabilità, non verranno eseguite verifiche di utilizzabilità, ma solo verifiche di resistenza. Per ogni situazione di progetto verranno eseguite solo le verifiche pertinenti al tipo di situazione di progetto.
È possibile attivare anche più situazioni di progetto dello stesso tipo per la progettazione, come ad esempio due situazioni di progetto per le verifiche di resistenza. L'Add-On eseguirà quindi le verifiche di resistenza per le combinazioni selezionate di entrambe le situazioni di progetto.

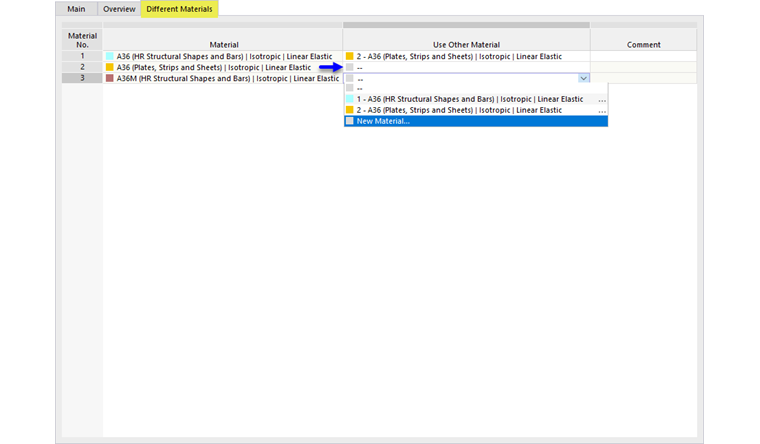

Utilizzare un altro materiale per il progetto
L'opzione 'Materiali differenti' nel dialogo Casi di carico e combinazioni offre la possibilità di modificare i materiali per le verifiche di una situazione di progetto. Se si attiva il campo di controllo, è possibile impostare le alternative in un nuovo registro.
È possibile così utilizzare diversi parametri dei materiali per l'analisi statica e per il progetto.
