Les situations de dimensionnement dans RFEM contrôlent quelles règles de combinaison sont appliquées lors de la création des combinaisons de charges et de résultats pour les états limites selon la norme. Des combinaisons créées manuellement peuvent également être attribuées à certains états limites (voir le chapitre Situations de dimensionnement du manuel RFEM).
Dans le tableau 'Situations de dimensionnement' pour le dimensionnement acier, toutes les situations de dimensionnement définies dans le modèle sont listées. Ici, vous pouvez décider si et comment une situation de dimensionnement particulière doit être considérée pour les vérifications de l'acier.
Sélectionner les combinaisons de dimensionnement pour le dimensionnement acier

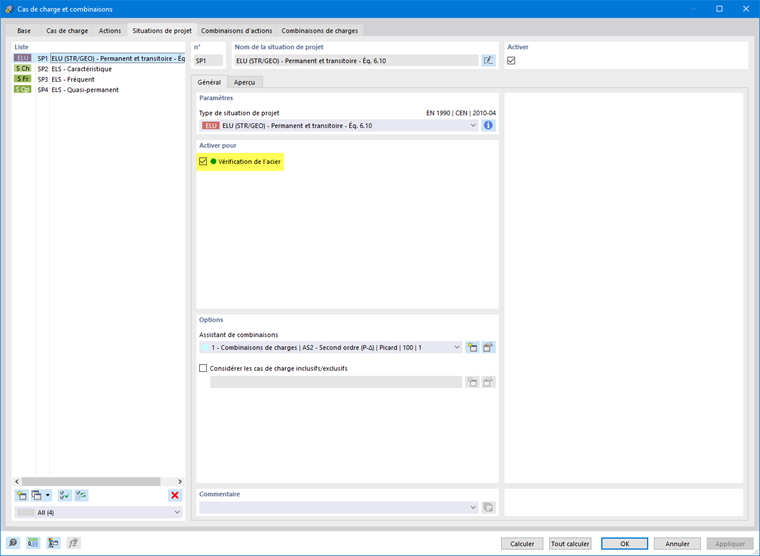

La case 'À dimensionner' est activée par défaut. Ainsi, toutes les situations de dimensionnement sont examinées lors du dimensionnement en acier. Si vous ne souhaitez pas qu'un dimensionnement acier soit effectué pour une situation de dimensionnement, désactivez la case. Cette situation de dimensionnement ne sera alors pas prise en compte dans les vérifications. Cette sélection est synchronisée avec les paramètres du dialogue 'Cas de charge et combinaisons'.
@image025551#
Par défaut, toutes les combinaisons d'une situation de dimensionnement activée pour le dimensionnement sont prises en compte. Cependant, dans la colonne du tableau 'Combinaisons à dimensionner pour la méthode de dénombrement', vous pouvez également spécifier certaines combinaisons de la situation de dimensionnement : Cliquez sur le bouton
, disponible par un clic dans la cellule, et sélectionnez les combinaisons pertinentes dans le dialogue.
@image059181#
Attribuer des situations de dimensionnement
Les situations de dimensionnement ont été formées en fonction de la norme que vous avez définie pour la classification des cas de charge (voir le chapitre Normes I du manuel RFEM). Il est concevable que le type de situation de dimensionnement soit différent du type pour le dimensionnement. En général, cependant, les types sont automatiquement attribués afin qu'une combinaison de service issue d'une combinaison de cas de charge soit également attribuée au type 'Service' pour le dimensionnement. Dans la colonne 'Type de situation de dimensionnement' du tableau, vous pouvez vérifier et éventuellement corriger cette attribution.
Les vérifications effectuées dans l'Add-On se basent sur le type de situation de dimensionnement. Par exemple, si aucune situation de dimensionnement n'a un type pour le service, aucune vérification de service ne sera effectuée, mais uniquement des vérifications de capacité portante. Pour chaque situation de dimensionnement, seules les vérifications appartenant au type de situation de dimensionnement sont effectuées.
Vous pouvez également activer plusieurs situations de dimensionnement du même type pour le dimensionnement, par exemple, deux situations de dimensionnement pour les vérifications de capacité. L'Add-On effectuera alors les vérifications de capacité pour les combinaisons sélectionnées des deux situations de dimensionnement.
Utiliser un autre matériau pour le dimensionnement

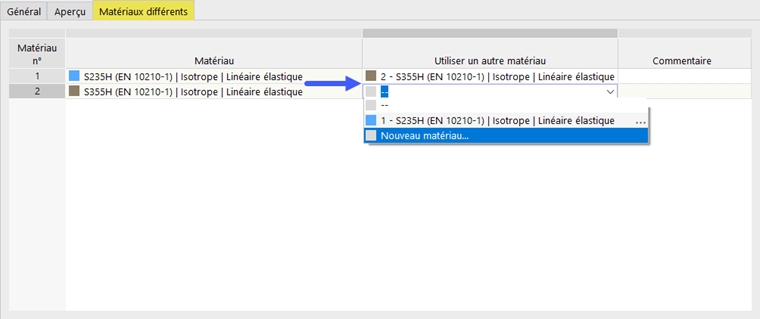

L'option 'Matériaux différents' dans le dialogue Cas de charge et combinaisons offre la possibilité de modifier les matériaux pour les vérifications d'une situation de dimensionnement. En cochant la case, vous pouvez définir les alternatives dans un nouvel onglet.
Vous pouvez ainsi utiliser différents paramètres matériels pour l'analyse statique et pour le dimensionnement.
