Návrhové situace

Situace návrhu v RFEM řídí, která pravidla kombinací jsou použita při vytváření kombinací zatížení a kombinací výsledků pro mezní stavy normy. Rovněž ručně vytvořené kombinace mohou být přiřazeny k určitým mezním stavům (viz kapitola Situace návrhu v manuálu RFEM).

Ve sloupci 'Situace návrhu' pro návrh oceli jsou uvedeny všechny situace návrhu, které jsou v modelu definovány. Zde můžete rozhodnout, zda a jak má být určitá situace návrhu zohledněna pro ocelové výpočty.

Návrhové situace pro posouzení ocelových konstrukcí

Vybrat návrhové kombinace pro návrh oceli

Kontrolní pole 'Navrhovat' je ve výchozím nastavení aktivováno. Tím jsou všechny situace návrhu zahrnuty do posouzení oceli. Pokud nemá být pro nějakou situaci návrhu provedeno posouzení oceli, zrušte výběr tohoto kontrolního pole. Tato situace návrhu pak nebude při posouzeních brána v úvahu. Tento výběr je synchronizován s nastaveními v dialogu 'Lastfälle und Kombinationen'.

Aktivace návrhové situace pro posouzení ocelových konstrukcí

Ve výchozím nastavení jsou všechny kombinace pro aktivovanou situaci návrhu zahrnuty do posouzení. V tabulkovém sloupci 'Kombinace pro metodu výčtu' však můžete určit konkrétní kombinace pro situaci návrhu: Klikněte na tlačítko , které je dostupné kliknutím do buňky, a poté vyberte relevantní kombinace v dialogu.

Výběr kombinací zatížení pro návrhovou situaci

Přiřadit situace návrhu

Situace návrhu byly vytvořeny na základě normy, kterou jste zadali pro kategorizaci zatížení (viz kapitola Normy I v manuálu RFEM). Je možné, že typ situace návrhu je jiný než typ pro návrh. Obvykle jsou však typy automaticky přiřazovány, takže kombinace použitelnosti z kombinace zatížení je rovněž přiřazena jako typ 'Použitelnost' pro návrh. V tabulkovém sloupci 'Typ situace návrhu' můžete toto přiřazení zkontrolovat a případně opravit.

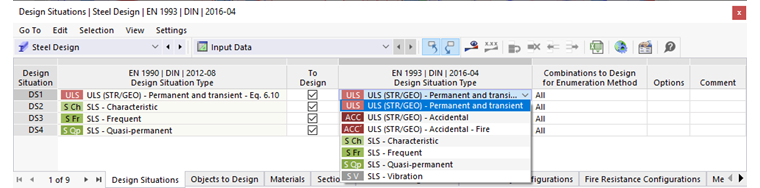

Přiřazení typu návrhové situace pro posouzení oceli podle EN 1993

Posouzení v doplňku se řídí podle typu situace návrhu. Například pokud žádná situace návrhu nemá typ pro použitelnost, nebudou prováděna posouzení použitelnosti, ale pouze posouzení únosnosti. Pro každou situaci návrhu jsou prováděna pouze posouzení příslušná typu situace návrhu.

Můžete také aktivovat několik situací návrhu stejného typu pro návrh, například dvě situace návrhu pro posouzení únosnosti. Doplňkový modul potom provádí posouzení únosnosti pro kombinace vybrané z obou situací návrhu.

Použití jiného materiálu pro návrh

Volba 'Různá materiály' v dialogu Lastfälle und Kombinationen nabízí možnost změny materiálů pro posouzení situace návrhu. Pokud zaškrtnete kontrolní pole, můžete alternativy zadat na nové kartě.

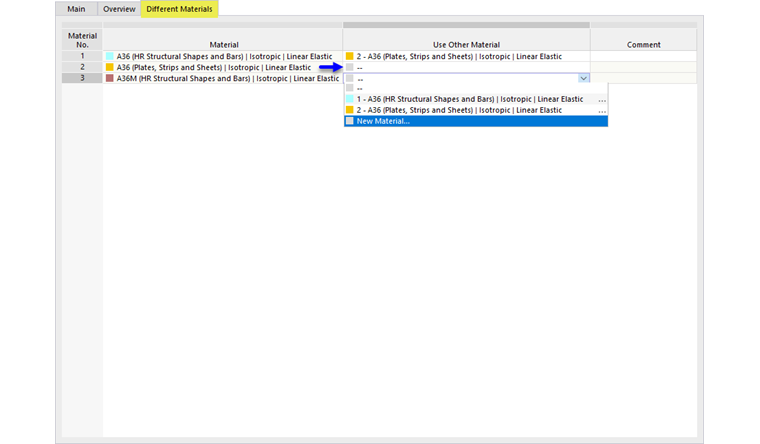

Použití jiného materiálu pro návrhovou situaci

Tímto způsobem můžete použít různé materiálové parametry pro statickou analýzu a pro návrh.
