Sytuacje obliczeniowe

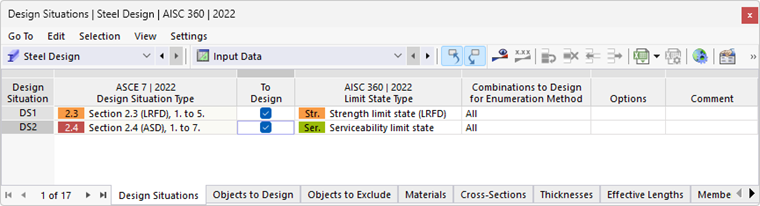

Wszystkie sytuacje obliczeniowe w modelu są wyszczególnione w tej tabeli w rozszerzeniu. W tym miejscu można zdecydować, czy i w jaki sposób dana sytuacja obliczeniowa powinna zostać uwzględniona przy weryfikacji wymiarowania stali. Więcej informacji na temat sytuacji obliczeniowych można znaleźć w instrukcji programu RFEM w rozdziale Sytuacje obliczeniowe.

Wybór kombinacji do obliczeń

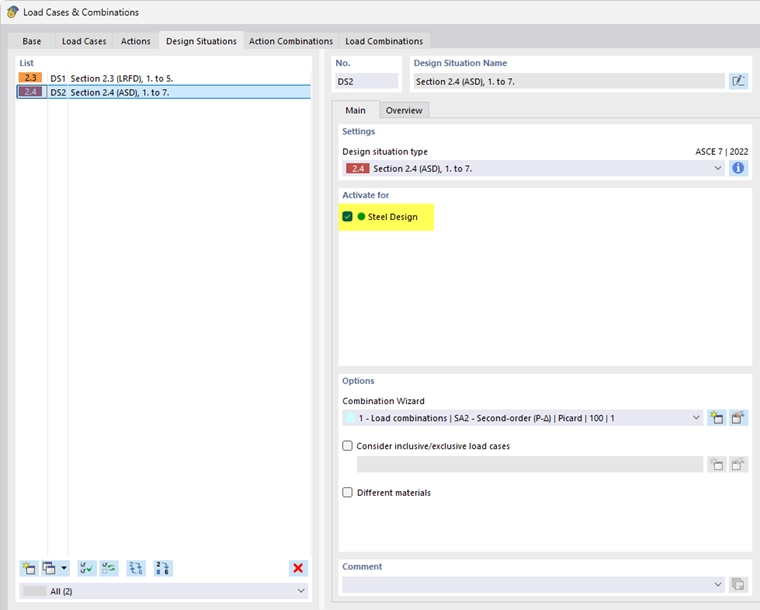

Domyślnie pole wyboru 'Do wymiarowania' jest aktywne i wszystkie sytuacje obliczeniowe są uwzględniane przy wymiarowaniu stali. W przypadku dezaktywacji pola wyboru dla sytuacji obliczeniowej, jest ono nieaktywne dla obliczeń stali i dla tej sytuacji obliczeniowej nie są przeprowadzane obliczenia. Ten wybór jest również zsynchronizowany z wyborem rozszerzenia w ustawieniach sytuacji obliczeniowej.

Informacje

Nie można wymiarować pojedynczych przypadków obciążeń, kombinacji obciążeń ani kombinacji wyników. Kombinacje muszą być przypisane do sytuacji obliczeniowej.

Przy ustawieniu domyślnym brane są pod uwagę wszystkie kombinacje sytuacji obliczeniowych aktywowanych do obliczeń. Można jednak również wprowadzić indywidualne kombinacje z tej sytuacji obliczeniowej w kolumnie 'Kombinacje do obliczenia dla Metody wyliczenia'. Za pomocą klawisza Obiekt do edycji otwiera się okno dialogowe, w którym można graficznie wybrać obliczane kombinacje. Weryfikacje są przeprowadzane dla wszystkich kombinacji wprowadzonych w tej kolumnie.

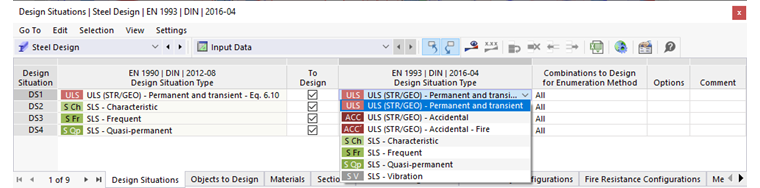

Przypisywanie typów sytuacji obliczeniowych

Sytuacje obliczeniowe zostały utworzone na podstawie wybranej normy do klasyfikacji przypadków obciążeń. W związku z tym typy muszą być nadal przypisane do typów wybranej normy obliczeniowej, ponieważ mogą się one różnić od siebie. Zasadniczo przypisanie to jest przeprowadzane automatycznie, w związku z czym kombinacja stanów granicznych użytkowalności z kombinacji przypadków obciążenia jest również przypisywana do typu obliczeń 'użytkowalność'. Należy jednak sprawdzić ten wybór i w razie potrzeby przypisać go poprawnie.

Kontrole obliczeń przeprowadzane w rozszerzeniu są oparte na typie sytuacji obliczeniowej. Na przykład, jeżeli nie ma sytuacji obliczeniowej w stanie granicznym użytkowalności, obliczenia w stanie granicznym użytkowalności nie są przeprowadzane. W sytuacji obliczeniowej typu stan graniczny nośności przeprowadzane są tylko obliczenia w stanie granicznym nośności. W zależności od normy możliwe są różne typy sytuacji obliczeniowych.

Informacje

Dla sytuacji obliczeniowej przeprowadzane są tylko obliczenia należące do typu sytuacji obliczeniowej.

Do obliczeń można również aktywować kilka sytuacji obliczeniowych tego samego typu, na przykład dwie sytuacje obliczeniowe w celu sprawdzenia stanu granicznego nośności. Sprawdzenie stanu granicznego nośności jest następnie przeprowadzane dla wybranych kombinacji obu sytuacji obliczeniowych.
