Im Register Flächen des Dialogs 'Tragfähigkeitskonfiguration' bzw. 'Festigkeitskonfiguration' treffen Sie grundlegende Einstellungen für die Bemessung von Flächen.
Die 'Bemessungsparameter' sind in Kategorien gegliedert, die sich je nach Bemessungsnorm unterscheiden.

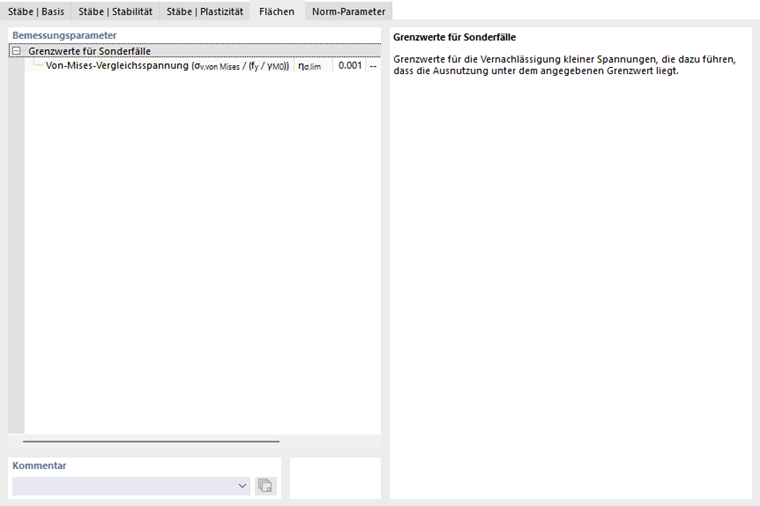

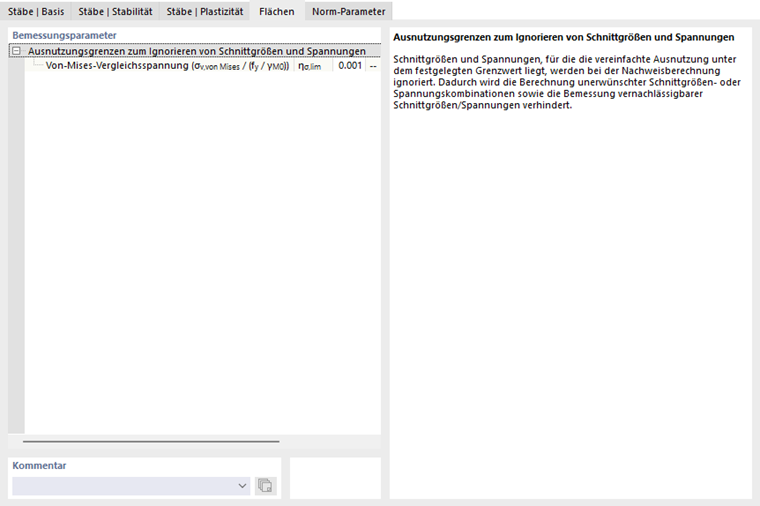

Grenzwerte für Sonderfälle
Diese Kategorie verwaltet einen oder mehrere Grenzwerte, die sehr kleine Spannungen betreffen. Liegt die Spannung unter dem definierten Verhältnis η, wird sie beim Nachweis nicht berücksichtigt. Der Hintergrund für diese Option ist im Kapitel Stäbe | Basis näher beschrieben.

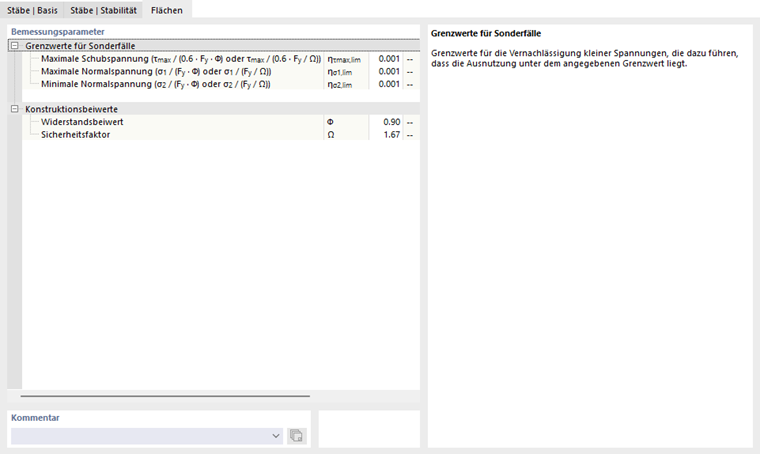

Konstruktionsbeiwerte (für AISC)
Hier können Sie gegebenenfalls den Widerstandsbeiwert Φ (für LRFD) und den Sicherheitsfaktor Ω (für ASD) anpassen, der jeweils für die Bemessung der Flächen angesetzt werden soll.

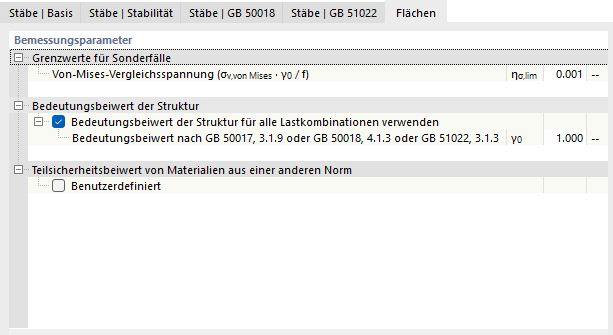

Bedeutungsbeiwert der Struktur (für GB)
In diesem Abschnitt können Sie gegebenenfalls den Faktor γ0 anpassen, mit dem die Bemessungswerte der Schnittgrößen multipliziert werden. Dieser Faktor ist in GB 50017, 3.1.9, GB 50018, 4.1.3 und GB 51022, 3.1.3 geregelt. In den Normen GB 50068 und GB 50009 finden Sie weitere Informationen.
Teilsicherheitsbeiwert von Materialien aus einer anderen Norm (für GB)
Falls erforderlich, können Sie den Teilsicherheitsbeiwert für die Materialfestigkeit anpassen (siehe Bild Stahlbemessung nach GB 50017): Haken Sie das Kontrollfeld 'Benutzerdefiniert' an und geben den Beiwert γR an.
