PlOchy

V dialogu „Konfigurace únosnosti“ nebo „Konfigurace pevnosti“ na kartě Plochy nastavíte základní parametry pro navrhování ploch.

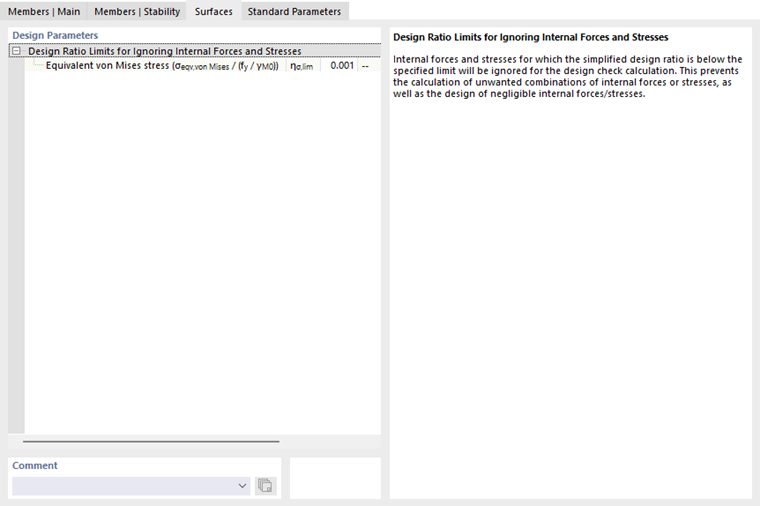

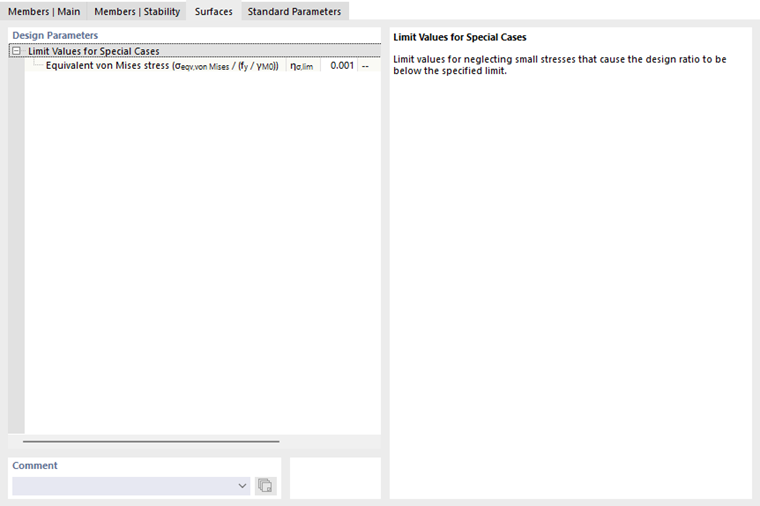

Záložka "Plochy" pro posouzení oceli podle EN 1993

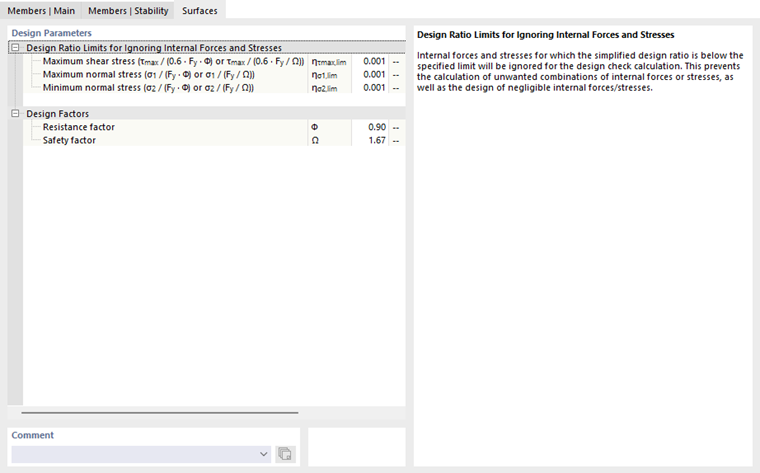

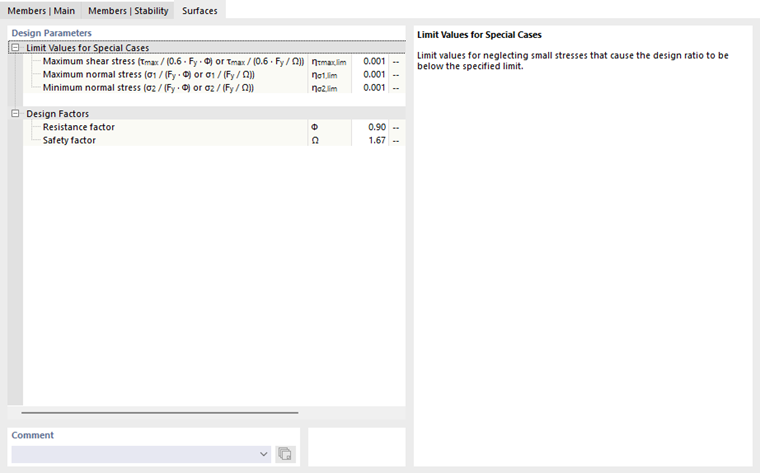

Záložka "Plachty" pro posouzení ocelových konstrukcí podle AISC 360

„Parametry navrhování“ jsou rozděleny do kategorií, které se liší podle návrhové normy.

Využití limitů k ignorování vnitřních sil a napětí

Tato kategorie spravuje jednu nebo více hraničních hodnot, které se týkají velmi malých napětí. Pokud je napětí pod definovaným poměrem η, nebude při návrhu zohledněno. Pozadí této volby je podrobněji popsáno v kapitole Pruty | Základ.

Koeficienty součinitelů materiálu (pro AISC)

Zde můžete případně upravit koeficient odolnosti Φ (pro LRFD) a bezpečnostní faktor Ω (pro ASD), které by se měly použít pro navrhování ploch.

Významový koeficient struktury (pro GB)

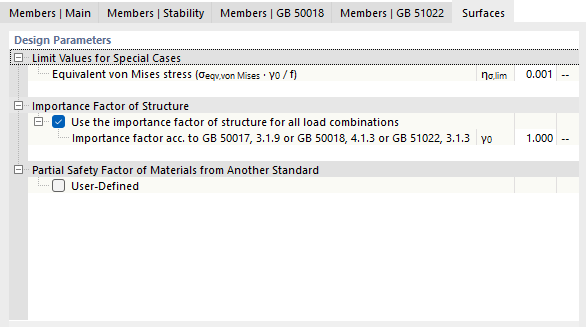

Záložka "Pruty | Plochy" pro ocelové posouzení podle GB 50017

V této části můžete případně upravit faktor γ₀, kterým se znásobují návrhové hodnoty vnitřních sil. Tento faktor je stanoven v GB 50017, 3.1.9, GB 50018, 4.1.3 a GB 51022, 3.1.3. Další informace naleznete v normách GB 50068 a GB 50009.

Dieletický součinitel materiálů z jiné normy (pro GB)

Pokud je to nutné, můžete upravit částečný součinitel pro pevnost materiálu (viz obrázek Navrhování oceli podle GB 50017): Zaškrtněte políčko „Vlastní“ a zadejte koeficient γ_R.
