Nichtlineares Materialverhalten für RFEM 6

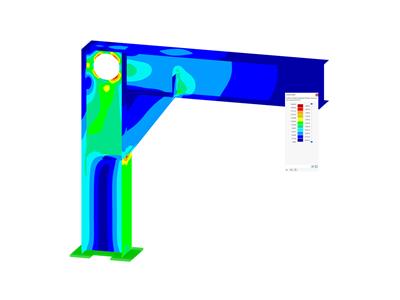

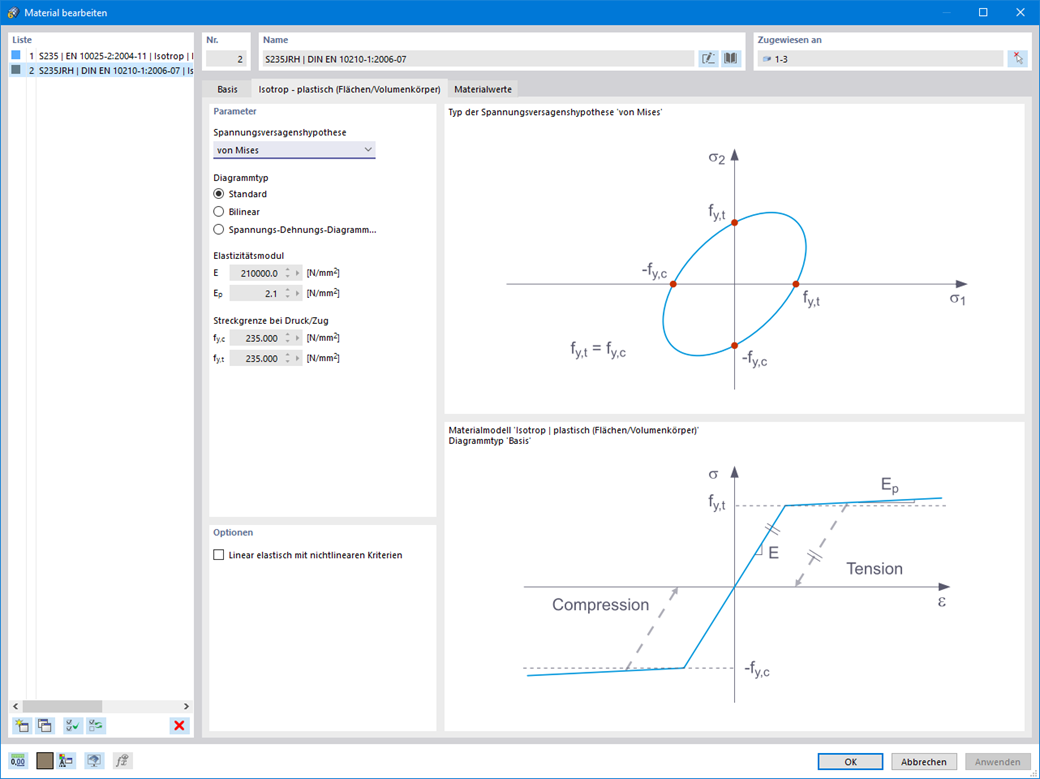

Wussten Sie schon? Bei der Entlastung eines Bauteils mit einem plastischen Materialmodell bleibt, im Unterschied zum Materialmodell Isotrop | Nichtlinear elastisch, nach der vollständigen Entlastung eine Dehnung zurück.

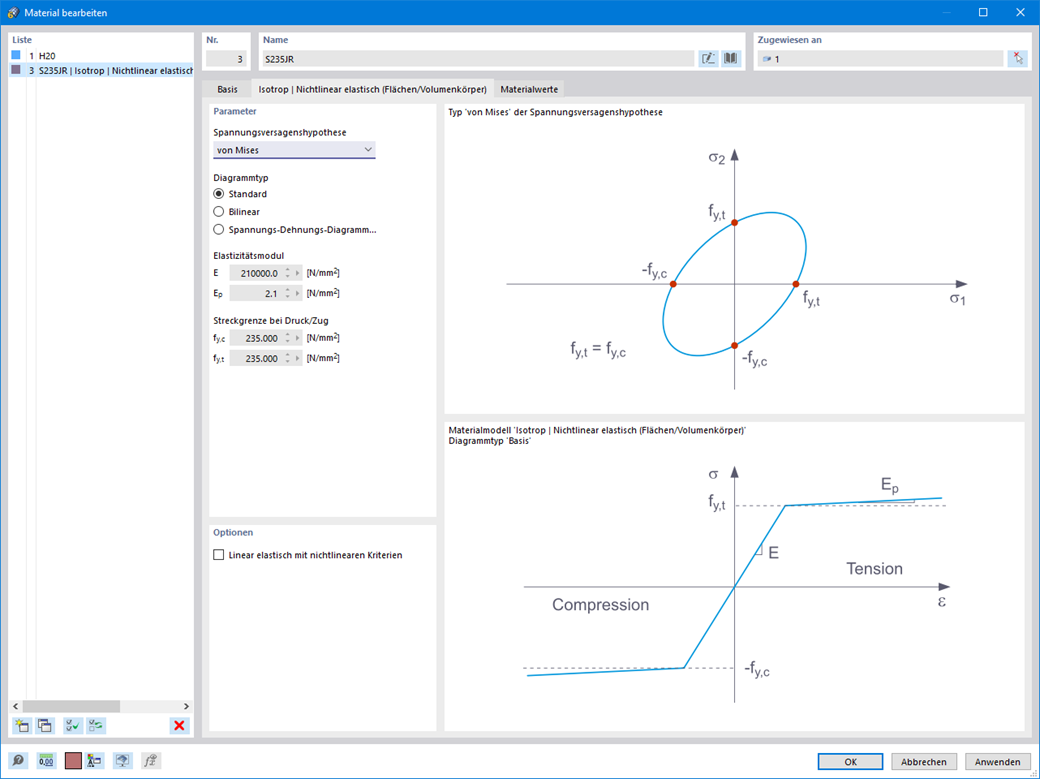

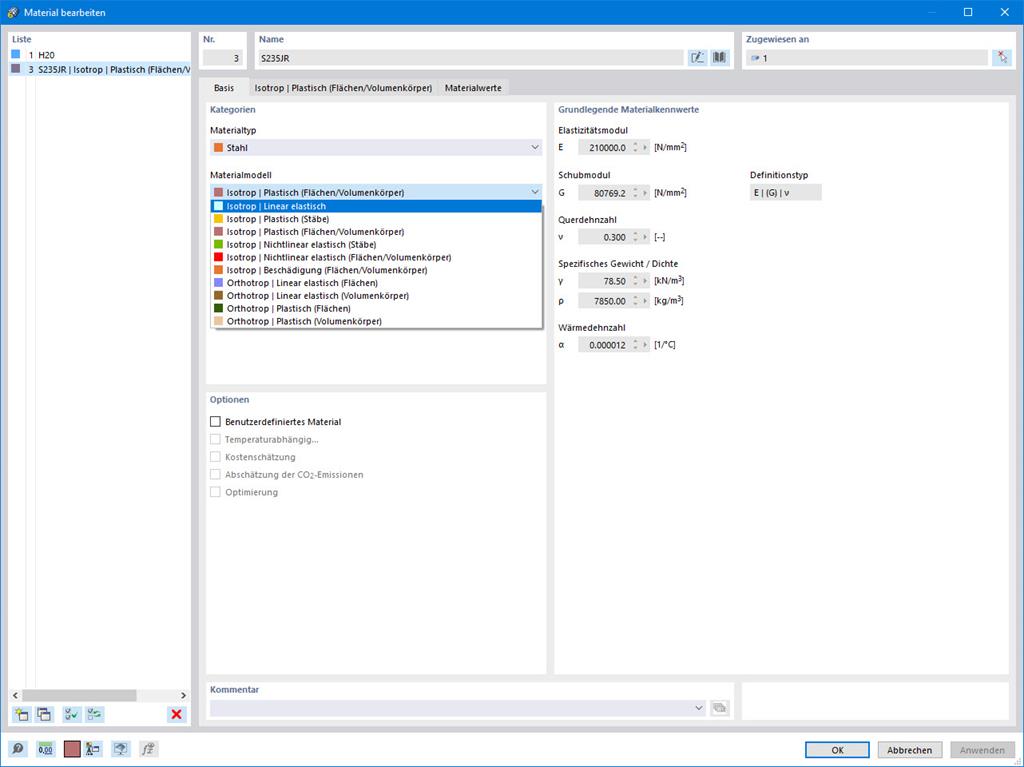

Sie können jeweils drei verschiedene Definitionsarten wählen:

• Standard (Definition einer Vergleichsspannung, bei der das Material plastifiziert)
• Bilinear (Definition einer Vergleichsspannung und eines Verfestigungsmoduls)
• Spannungs-Dehnungs-Diagramm:Definition von polygonförmigen Spannung-Dehnungs-Verläufen
• Option zum Abspeichern / Einlesen
• Schnittstelle zu MS Excel

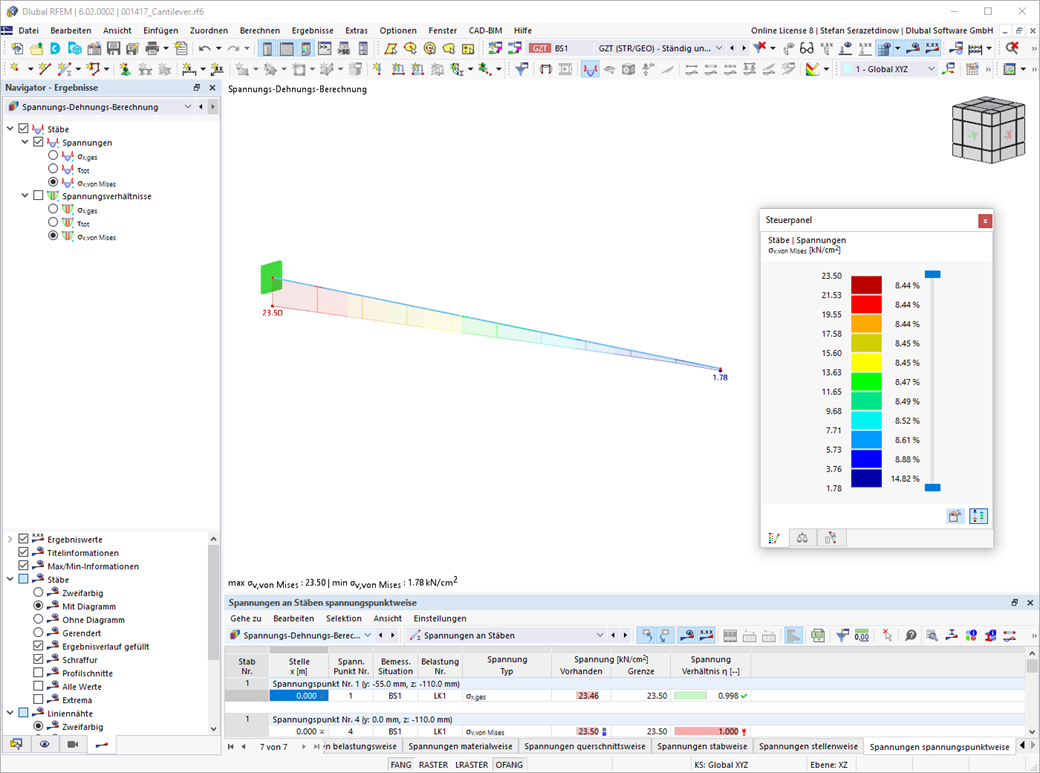

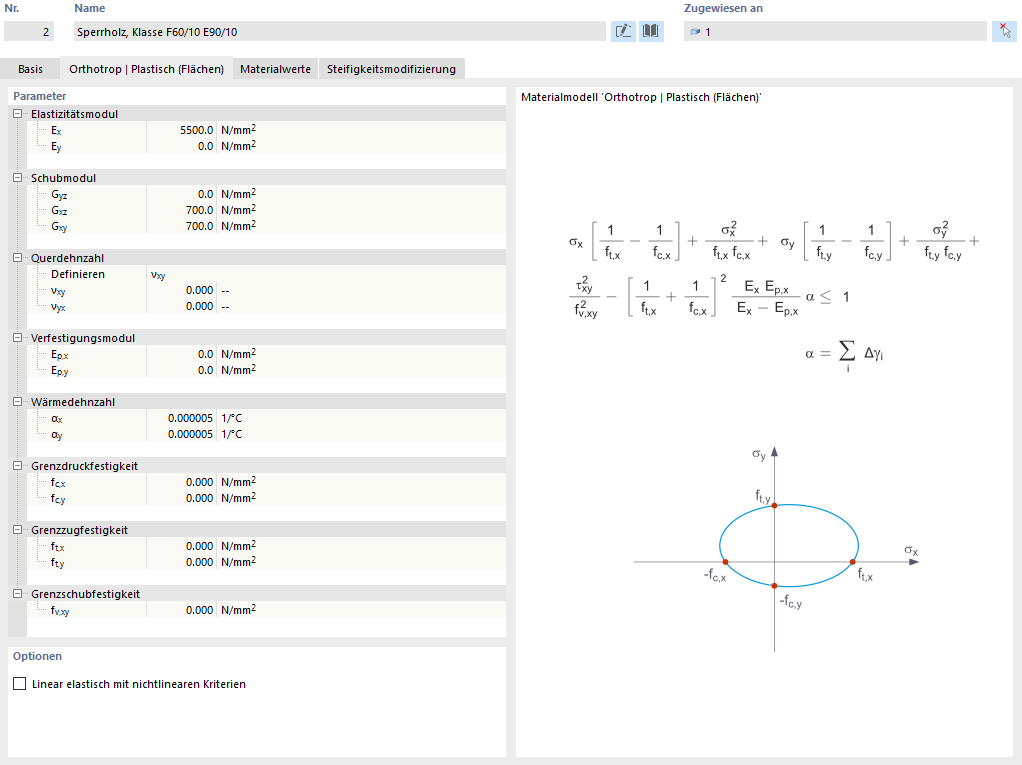

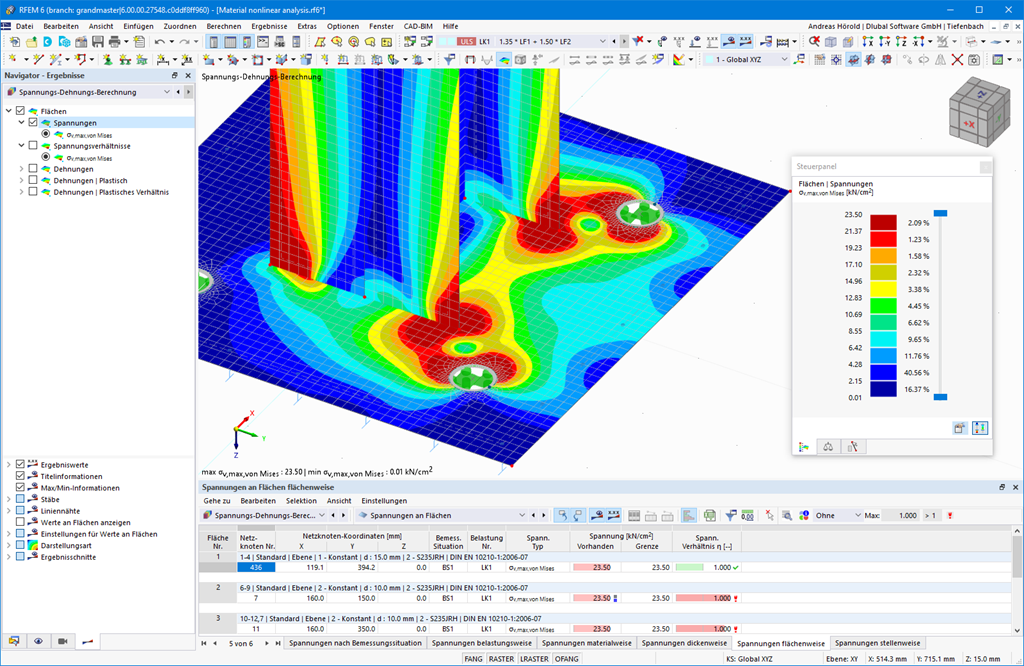

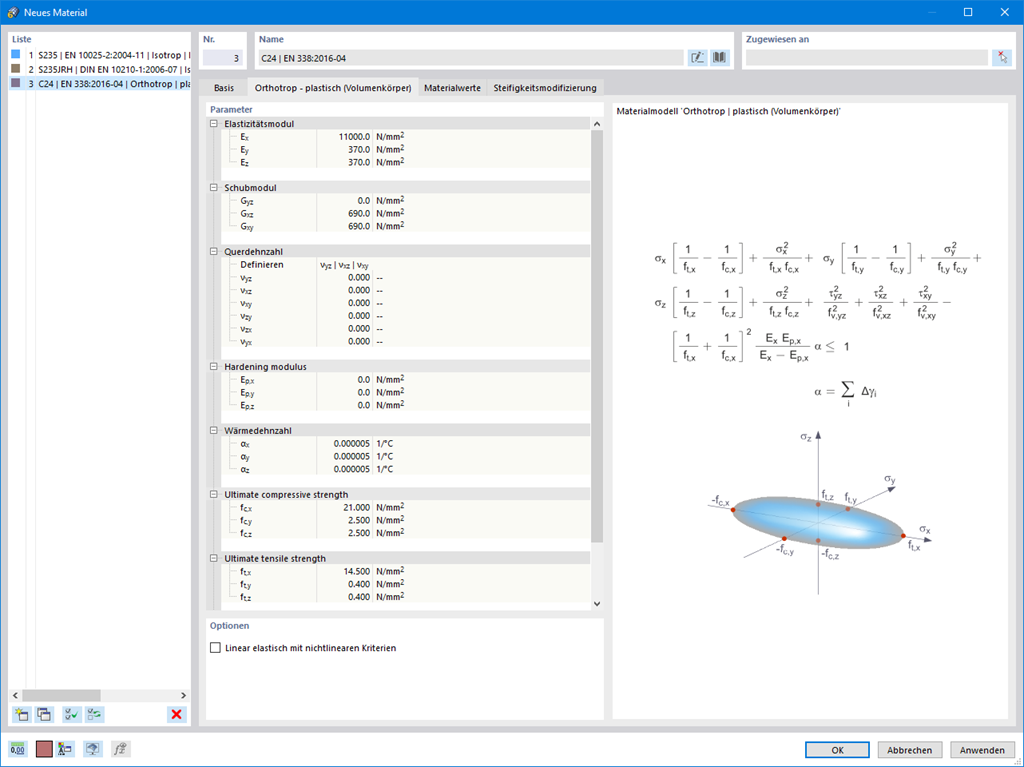

Kennen Sie bereits das Materialmodell nach Tsai-Wu? Es vereint plastische und orthotrope Eigenschaften, wodurch spezielle Modellierungen von Werkstoffen mit anisotroper Charakteristik, wie faserverstärkter Kunststoff oder Holz, möglich sind.

Beim Plastizieren des Materials bleiben die Spannungen konstant. Es erfolgt eine Umlagerung in Abhängigkeit von den Steifigkeiten, die in die einzelnen Richtungen vorliegen. Der elastische Bereich entspricht dem Materialmodell Orthotrop | Linear elastisch (Volumenkörper). Für den plastischen Bereich gilt die Fließbedingung nach Tsai-Wu.

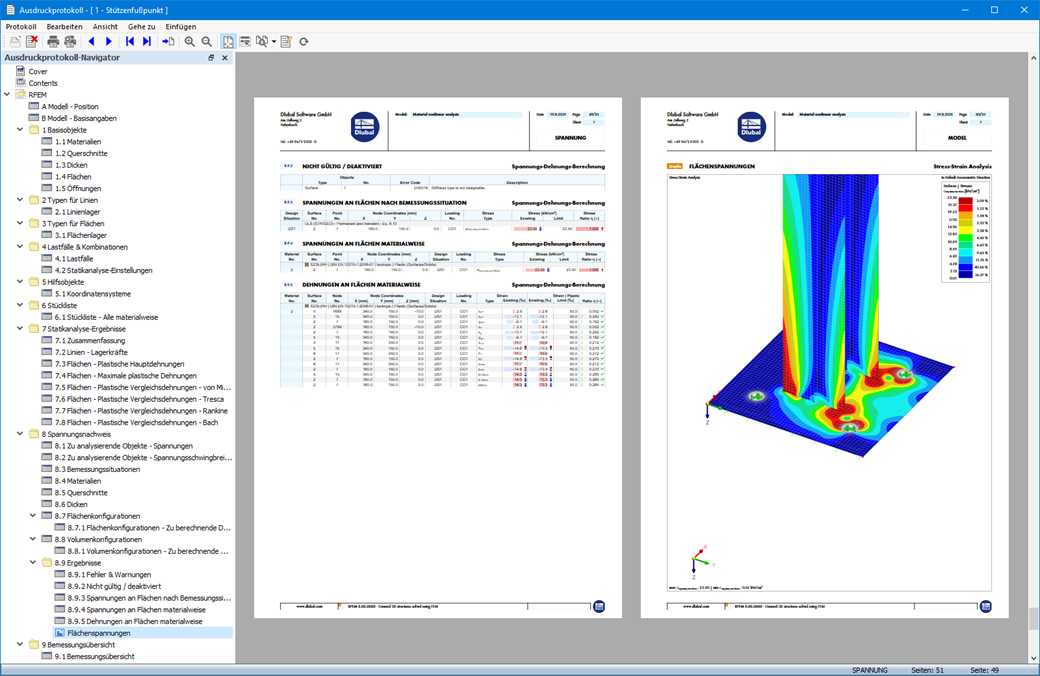

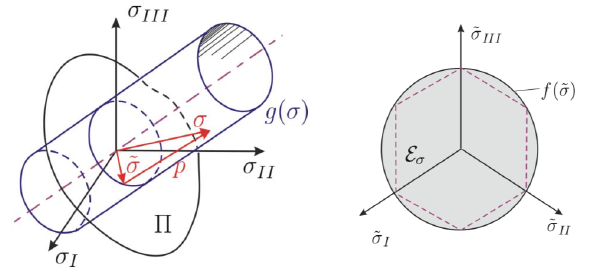

Sämtliche Festigkeiten werden positiv definiert. Die Fließbedingung können Sie sich in etwa als ellipsenförmige Fläche im sechsdimensionalen Spannungsraum vorstellen. Wird eine der drei Spannungskomponenten als konstanter Wert angesetzt, ist eine Projektion der Fläche auf einen dreidimensionalen Spannungsraum möglich.

Ist der Wert für f_y(σ), nach Gleichung Tsai-Wu, ebener Spannungszustand kleiner als 1, so liegen die Spannungen im elastischen Bereich. Der plastische Bereich ist erreicht, sobald f_y(σ) = 1. Werte größer als 1 sind unzulässig. Das Modell verhält sich ideal-plastisch, das heißt, es findet keine Versteifung statt.

Wussten Sie schon? Im Unterschied zu anderen Materialmodellen ist das Spannungs-Dehnungs-Diagramm für dieses Materialmodell nicht antimetrisch zum Ursprung. Sie können mit diesem Materialmodell beispielsweise das Verhalten von Stahlfaserbeton abbilden. Ausführliche Hinweise zum Modellieren von Stahlfaserbeton finden Sie im Fachbeitrag: KB | Ermittlung der Materialeigenschaften von Stahlfaserbeton und deren Verwendung in RFEM

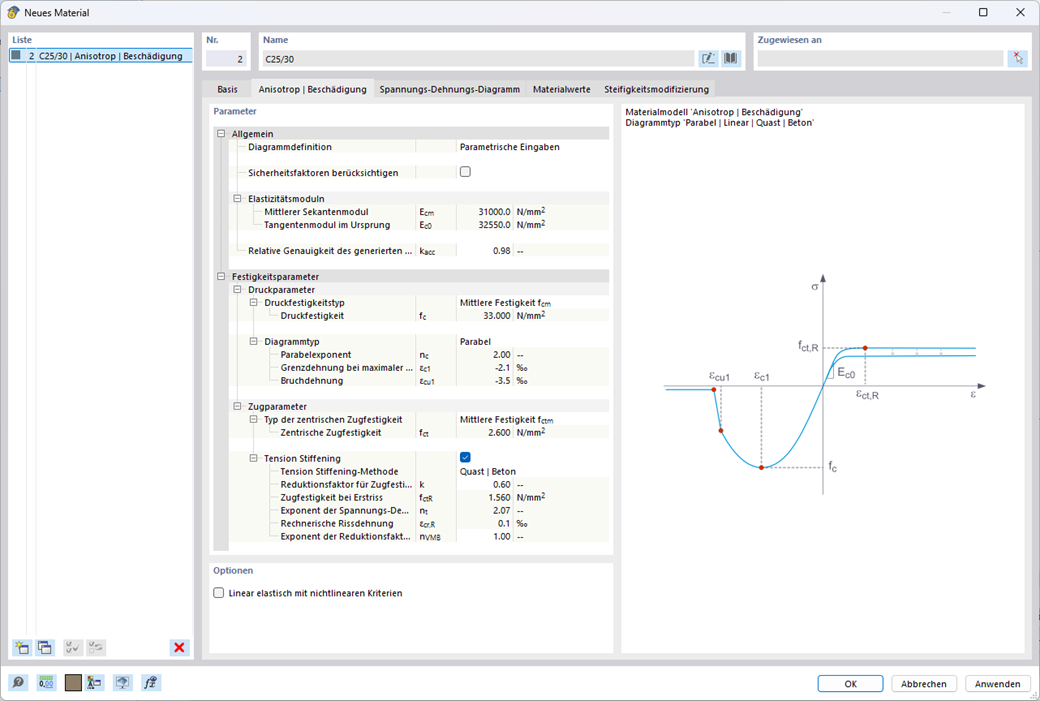

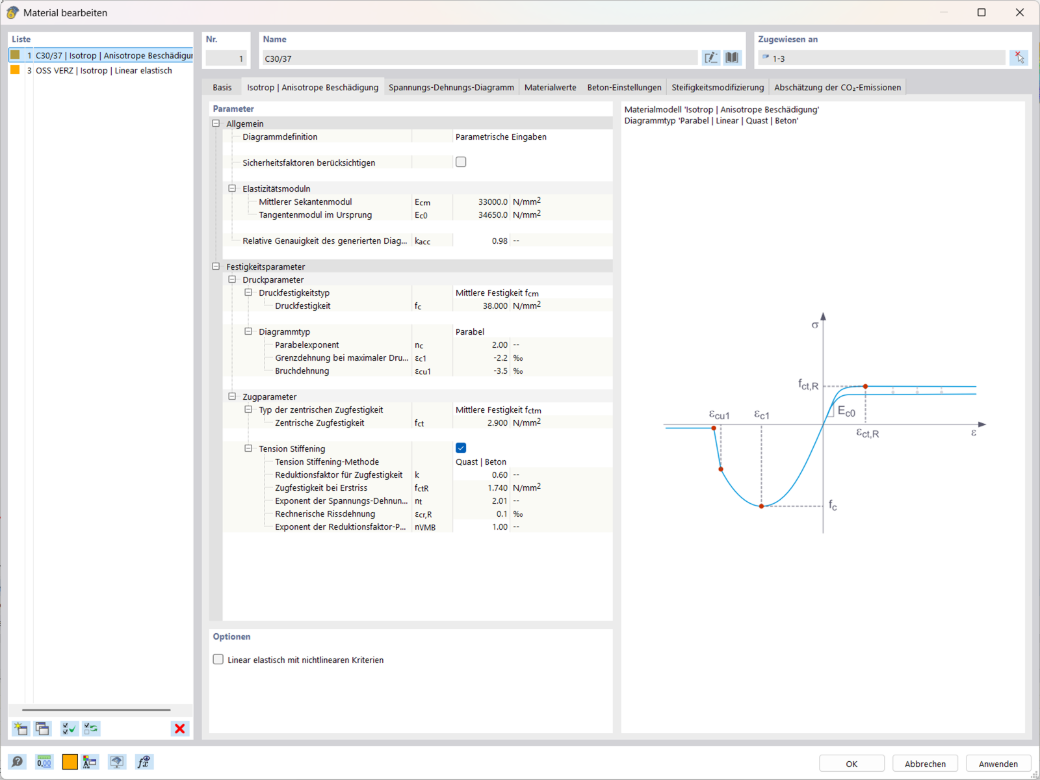

Bei diesem Materialmodell wird die isotrope Steifigkeit mit einem skalaren Schädigungsparameter abgemindert. Dieser Schädigungsparameter bestimmt sich aus dem Verlauf der Spannung, die im Diagramm festgelegt ist. Dabei wird nicht die Richtung der Hauptspannungen berücksichtigt, sondern die Schädigung erfolgt vielmehr in Richtung der Vergleichsdehnung, die auch die dritte Richtung senkrecht zur Ebene erfasst. Der Zug- und Druckbereich des Spannungstensors wird separat behandelt. Dabei gelten jeweils unterschiedliche Schädigungsparameter.

Die 'Referenzelementgröße' steuert, wie die Dehnung im Rissbereich auf die Länge des Elements skaliert wird. Mit dem voreingestellten Wert null erfolgt keine Skalierung. Damit wird das Materialverhalten des Stahlfaserbetons realitätsnah abgebildet.

Theoretische Hintergründe zum Materialmodell 'Isotrop Beschädigung' können Sie im Fachbeitrag nachlesen: KB 001461 │ Nichtlineares Materialmodell Schädigung .
