在“”选项卡中,您可以对面设计的基本设置进行调整,该选项卡位于“承载能力极限状态配置”或“强度配置”对话框中。

“设计参数”被分为不同类别,其细分方式取决于所选择的设计规范。

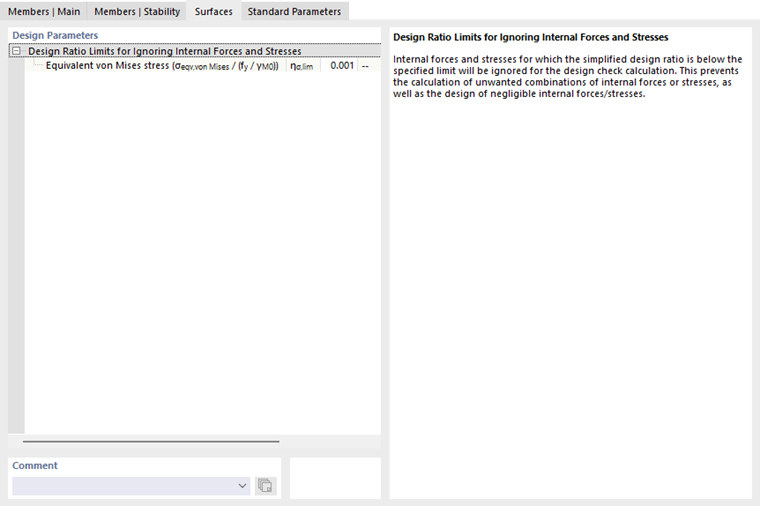

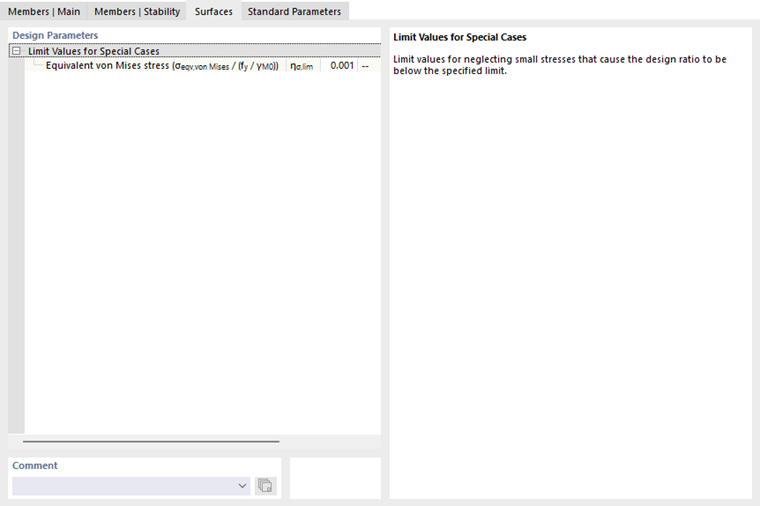

忽略内力和应力的利用率极值

该类别管理一个或多个与极小应力有关的极值。如果应力低于定义的比率 η,则在设计验算中将不予以考虑。章节 杆件 | 基础 中详细介绍了此选项的背景。

重要

极值设置不基于任何规范规定。

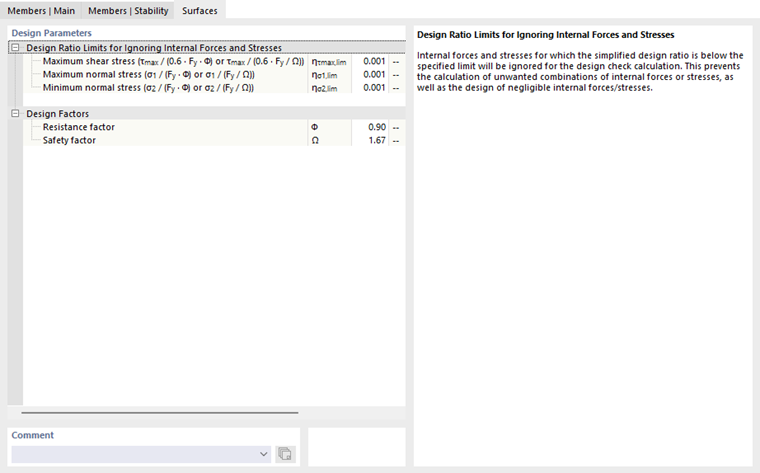

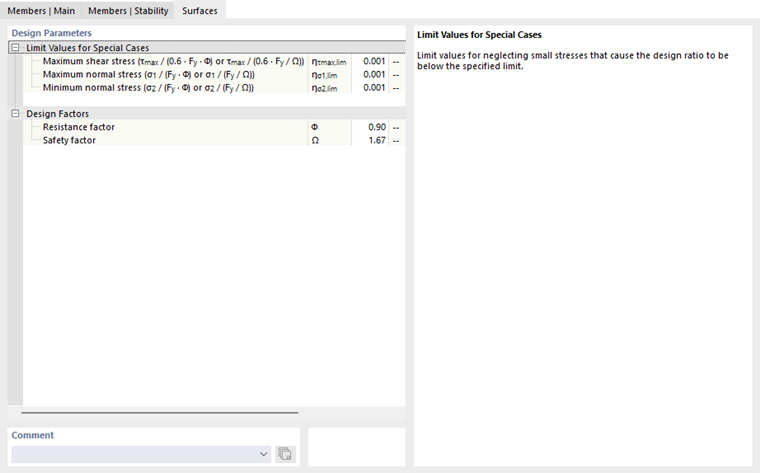

结构系数(适用于 AISC)

如果需要,您可以在此处调整用于面设计的抗力系数 Φ(适用于 LRFD)和安全系数 Ω(适用于 ASD)。

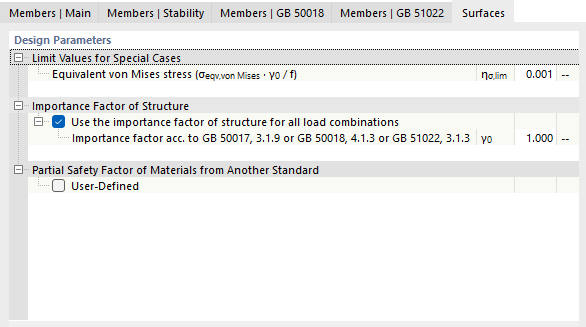

结构重要性系数(适用于 GB)

在此部分中,如果需要,您可以调整系数 γ0,设计内力值将乘以该系数。此系数由 GB 50017, 3.1.9,GB 50018, 4.1.3 和 GB 51022, 3.1.3 规定。更多信息,请参阅 GB 50068 和 GB 50009 规范。

其他规范中材料的分项系数(适用于 GB)

如有必要,您可以调整材料强度的分项系数(见图 钢结构设计按 GB 50017):勾选“用户自定义”复选框,然后指定系数 γR

选项

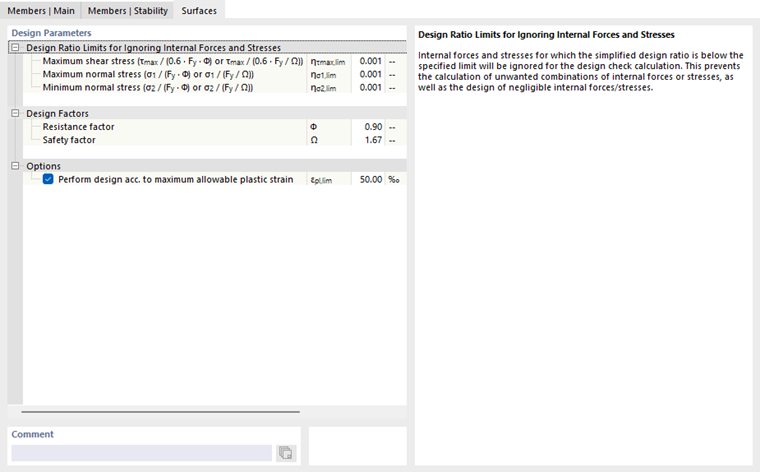

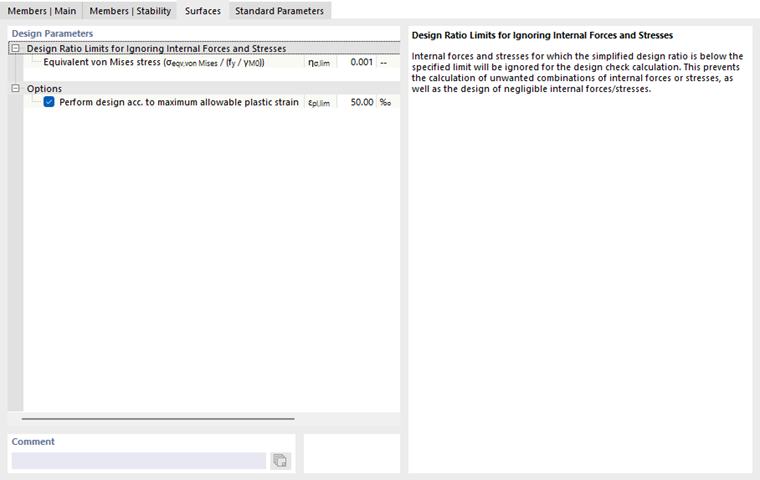

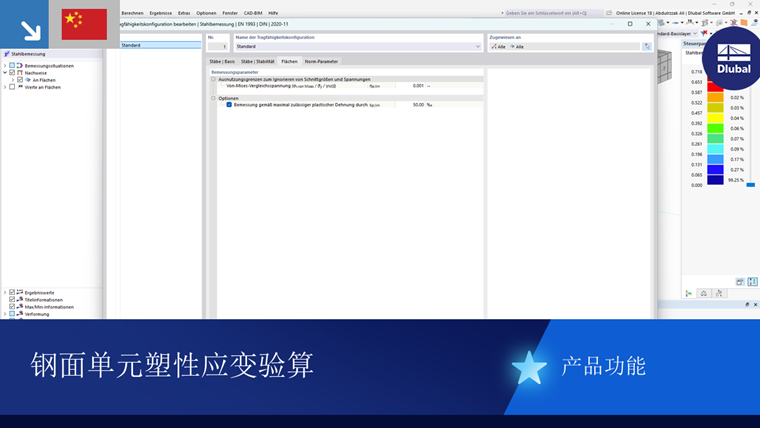

对于面,可以选择进行塑性应变设计验算。此选项在所有设计规范中均可用。对于 EN 1993,设计按照 EN 1993-1-5 [1] C.8(1) 中定义的受拉区域最大允许塑性应变进行。建议的极限应变 εpl,lim 为 50 ‰。

重要

塑性设计验算基于以下前提条件:

  • 在模型基本参数中,已激活分析模块 非线性材料行为(需要相应许可证)。
  • 对于要设计的面,定义了具有塑性特性的材料模型,例如“各向同性 | 塑性 (面/实体)”或“正交各向异性 | 塑性 (面)”。
