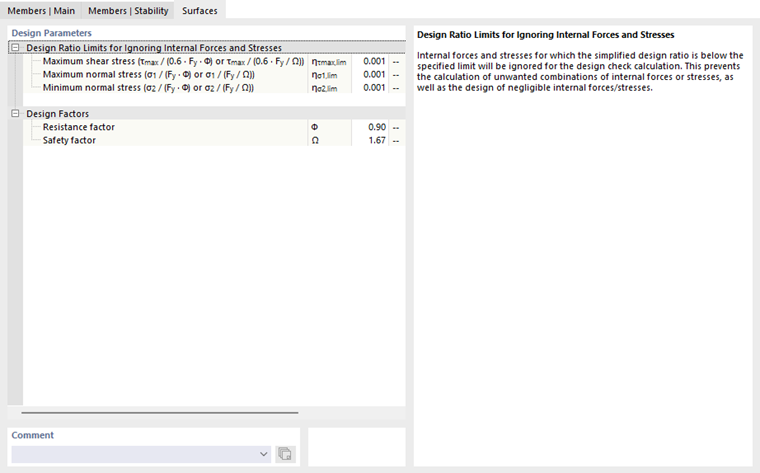

No separador Superfícies da caixa de diálogo 'Configuração de estado limite último' ou 'Configuração de resistência', é possível definir as configurações básicas para o dimensionamento de superfícies.
Os 'Parâmetros de dimensionamento' estão organizados em categorias que variam consoante a norma de dimensionamento.

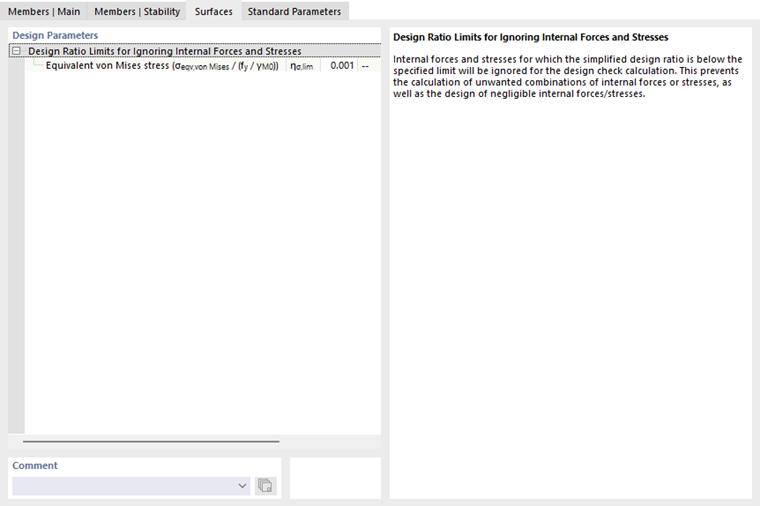

Limites de utilização para ignorar esforços internos e tensões
Esta categoria gere um ou mais valores limite relativos a tensões muito pequenas. Se a tensão for inferior ao rácio definido η, esta não é considerada na verificação. Os antecedentes desta opção são descritos com mais pormenor no capítulo Barras | Base.

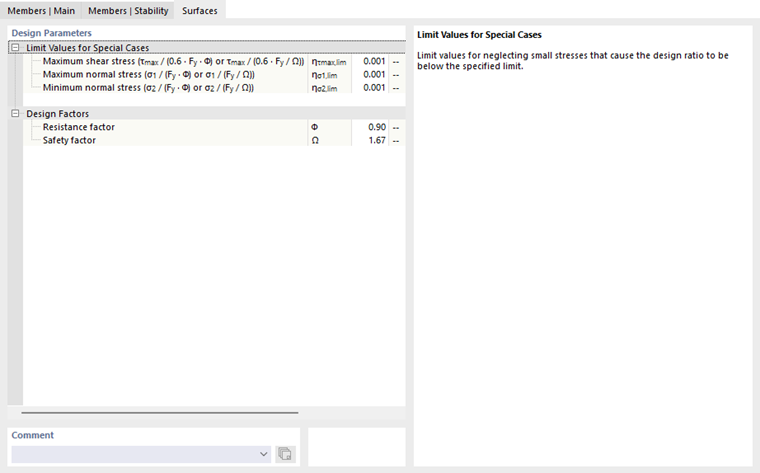

Coeficientes de arrasto (para AISC)
Aqui, pode ajustar, se necessário, o fator de resistência Φ (para LRFD) e o fator de segurança Ω (para ASD), que devem ser aplicados no dimensionamento das superfícies.

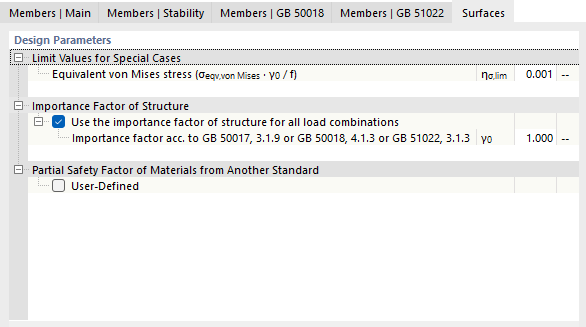

Fator de importância da estrutura (para GB)
Nesta secção, pode ajustar, se necessário, o fator γ0 pelo qual os valores de cálculo dos esforços internos são multiplicados. Este fator é regulamentado em GB 50017, 3.1.9, GB 50018, 4.1.3 e GB 51022, 3.1.3. Pode encontrar mais informações nas normas GB 50068 e GB 50009.
Fator de segurança parcial de materiais de uma outra norma (para GB)
Se necessário, pode ajustar o fator de segurança parcial para a resistência do material (ver imagem Dimensionamento de aço segundo GB 50017): Marque a caixa de verificação 'Definido pelo utilizador' e introduza o coeficiente γR.
Opções

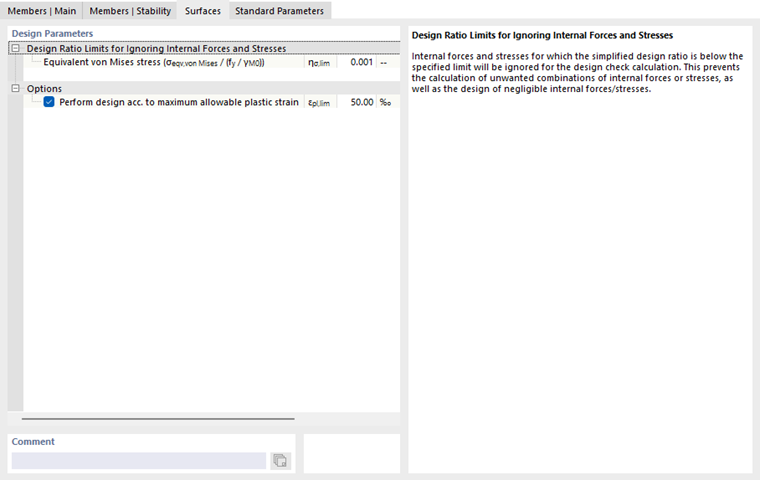

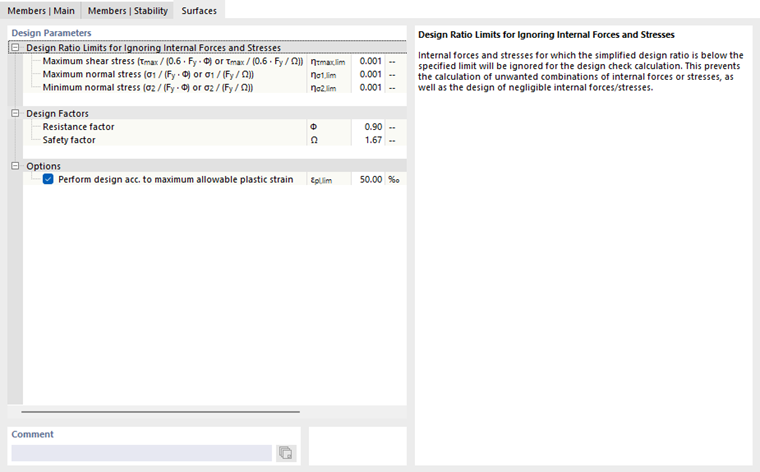

Opcionalmente, pode ser realizada a verificação da extensão plástica para superfícies. Esta opção está disponível em todas as normas de dimensionamento. Para a EN 1993, o dimensionamento é realizado com base na extensão plástica máxima admissível, conforme definida para zonas sob tensões de tração de acordo com EN 1993-1-5 [1] C.8(1). O valor recomendado para a extensão limite εpl,lim é de 50 ‰.
