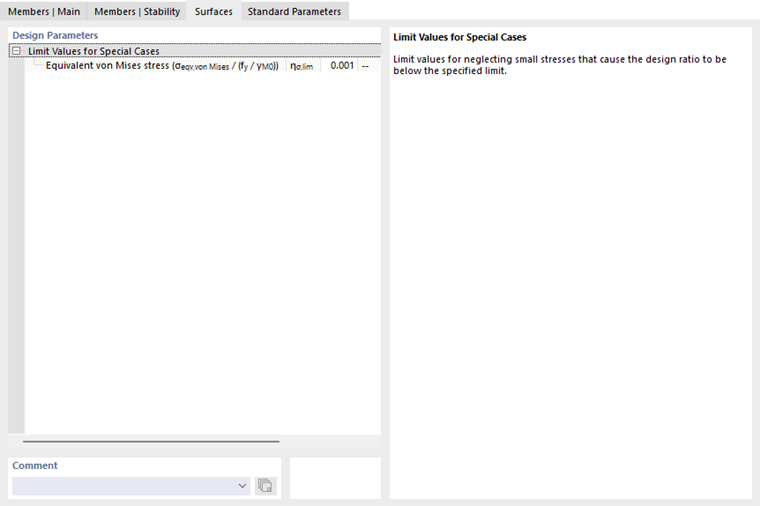

W zakładce Powierzchnie w oknie dialogowym 'Konfiguracja stanu granicznego nośności' lub 'Konfiguracja wytrzymałości' można dokonać podstawowych ustawień dla projektowania powierzchni.
'Parametry obliczeniowe' są podzielone na kategorie, które różnią się w zależności od normy projektowej.

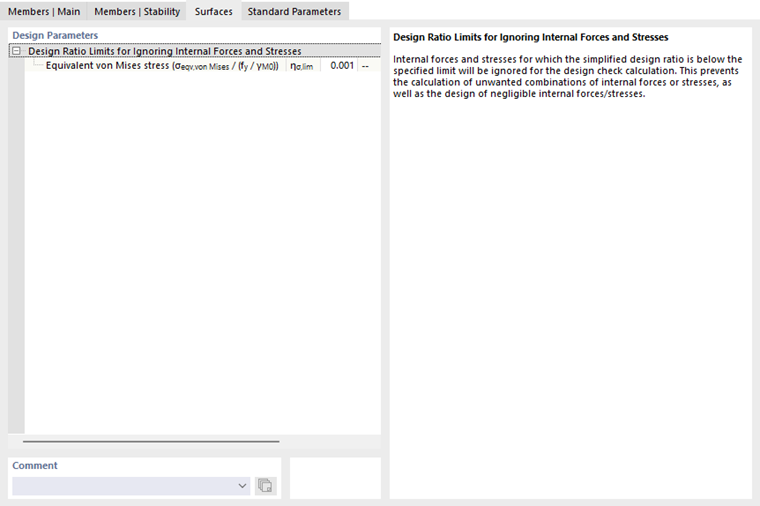

Granice wykorzystania do ignorowania sił wewnętrznych i naprężeń
Ta kategoria zarządza jedną lub kilkoma wartościami granicznymi, które dotyczą bardzo małych naprężeń. Jeżeli naprężenie jest poniżej zdefiniowanego stosunku η, nie jest ono uwzględniane w obliczeniu. Tło tej opcji opisano bardziej szczegółowo w rozdziale Pręty | Podstawa.

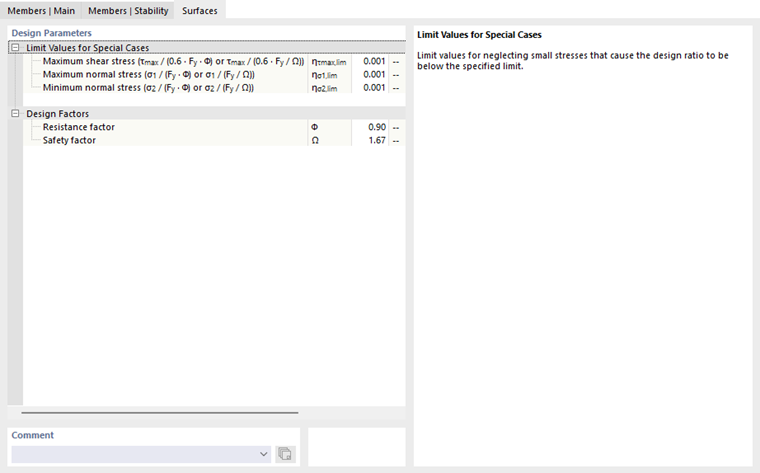

Współczynniki konstrukcyjne (dla AISC)
W tym miejscu można w razie potrzeby dostosować współczynnik wytrzymałości Φ (dla LRFD) oraz współczynnik bezpieczeństwa Ω (dla ASD), który ma być zastosowany do projektowania powierzchni.

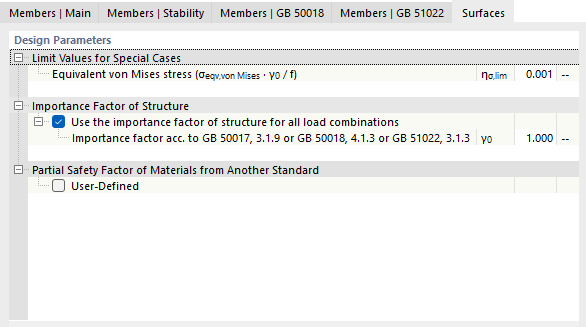

Współczynnik znaczenia konstrukcji (dla GB)
W tej sekcji można w razie potrzeby dostosować współczynnik γ0, przez który mnożone są wartości obliczeniowe sił wewnętrznych. Współczynnik ten jest regulowany w GB 50017, 3.1.9, GB 50018, 4.1.3 i GB 51022, 3.1.3. Dalsze informacje można znaleźć w normach GB 50068 i GB 50009.
Częściowy współczynnik bezpieczeństwa dla materiałów z innej normy (dla GB)
W razie potrzeby można dostosować częściowy współczynnik bezpieczeństwa dla wytrzymałości materiału (patrz rysunek Projektowanie stali według GB 50017): Zaznaczyć pole wyboru 'Zdefiniowane przez użytkownika' i wprowadzić współczynnik γR.
Opcje
Opcjonalnie dla powierzchni można przeprowadzić obliczenie odkształcenia plastycznego. Ta możliwość istnieje dla wszystkich norm projektowych. Dla EN 1993 projektowanie odbywa się zgodnie z maksymalnym dopuszczalnym odkształceniem plastycznym, zdefiniowanym dla obszarów poddawanych naprężeniom rozciągającym według EN 1993-1-5 [1] C.8(1). Zalecane odkształcenie graniczne εpl,lim wynosi 50 ‰.
