La catégorie Fondations en béton gère les attributions de base pour la vérification des fondations. Vous pouvez y vérifier les objets à calculer et assigner les configurations de calcul géotechnique ainsi que la configuration de vérification du béton aux objets.
.png?mw=760&hash=44f46e52dab1c97b6a380a4a857528a104ce002a)

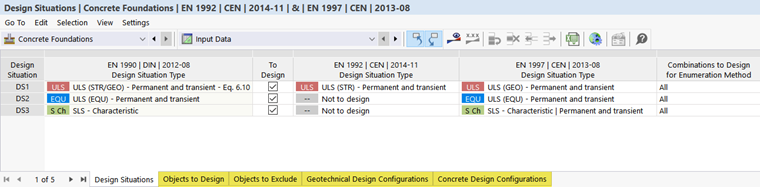

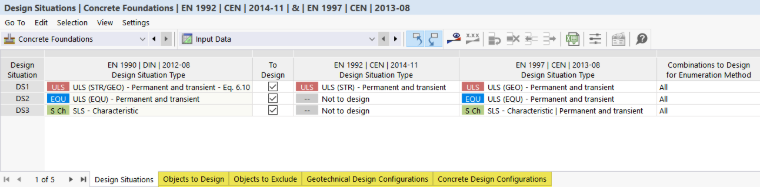

Pour le travail avec des tableaux, les fonctionnalités habituelles de RFEM permettant de filtrer les tableaux de résultats sont disponibles. Les tableaux spécifiques de la catégorie « Fondations en béton » sont présentés dans les chapitres suivants.
- Situations de projet
- Objets à calculer
- Configurations de calcul pour l’analyse géotechnique selon l’EN 1997
- Configurations de calcul pour la vérification du béton selon l’EN 1992
De plus, les spécifications générales pour la vérification du béton sont disponibles dans la boîte de dialogue Paramètres globaux. Vous pouvez ouvrir cette boîte de dialogue en cliquant sur
ou via le menu contextuel de l’entrée « Fondation en béton » du navigateur.
Configurations de calcul : Configuration pour l’analyse géotechnique et configurations pour la vérification du béton
Les paramètres détaillés pour les différentes vérifications sont définis dans la configuration pour l'analyse géotechnique et dans la configuration pour la vérification du béton. Seules les configurations de calcul activées dans les Paramètres globaux sont disponibles. Ces configurations sont actuellement décrites pour les normes Eurocode EN 1997 et EN 1992.

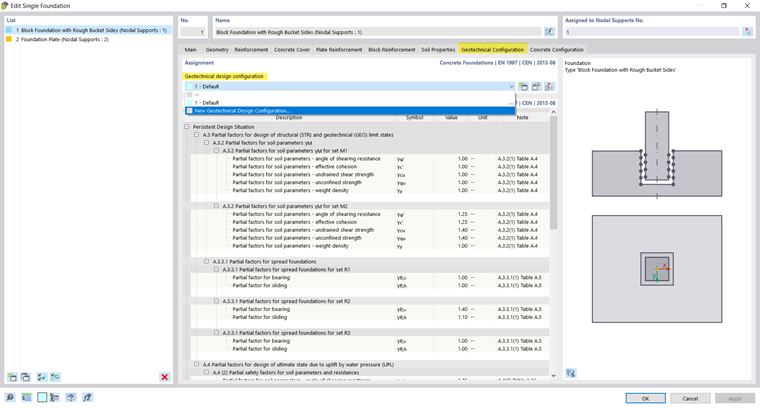

Les configurations de calcul sont également organisées comme types. Vous pouvez ainsi créer différents types pour les configurations de calcul individuelles, puis, par exemple, assigner les configurations appropriées à une fondation dans l’onglet « Configuration pour l'analyse géotechnique ».
.png?mw=760&hash=e10ba2e6c5d293978f8cd4d876bc9760719ac8d2)
Sélectionnez une configuration existante dans la liste ou créez-en une nouvelle. Le bouton
permet également de créer une nouvelle configuration. Le bouton
permet de transférer graphiquement une configuration à partir d’un autre objet. Le bouton
permet de modifier la configuration de calcul sélectionnée.
Gérer les configurations de calcul
La « Liste » de la boite de dialogue « Modifier la configuration pour l’analyse géotechnique » contient toutes les configurations d’état limite disponibles dans le modèle. Cliquer sur le bouton
pour créer une nouvelle configuration basée sur les valeurs par défaut des
Norm
. Le bouton
permet de copier la configuration sélectionnée et le bouton
permet de supprimer la configuration sélectionnée.
Assigner la configuration de calcul
De manière similaire aux Types pour les fondations, vous pouvez assigner la configuration aux objets individuellement. Pour cela, vous avez plusieurs possibilités :
- Attribution via le bouton
dans le coin supérieur droit de la boîte de dialogue Modifier la configuration pour l'analyse géotechnique
- Attribution dans le tableau d’entrée des fondations en béton pour les configurations (voir l’image Attribution de la configuration pour l'analyse géotechnique via le tableau)
- Attribution via une liste dans la boîte de dialogue de modification de l’objet
Par exemple, si vous ne souhaitez pas effectuer d’analyse géotechnique pour des fondations isolées, il est tout simplement possible de ne pas assigner la configuration pour l'analyse géotechnique à ces fondations.
_(1).png?mw=760&hash=12ab9c30488270c57ac409ac4ba67d825aff866f)
