Kategoria Fundamenty betonowe zarządza podstawowymi przypisaniami do wymiarowania fundamentów. Tutaj można sprawdzić obiekty przeznaczone do wymiarowania i przypisać im konfiguracje do analizy geotechnicznej oraz wymiarowania betonu.
Do pracy w Tabelach dostępne są znane z RFEM funkcje, za pomocą których można filtrować tabele wyników. Specyficzne tabele kategorii 'Fundamenty betonowe' przedstawiono w следующих rozdziałach.

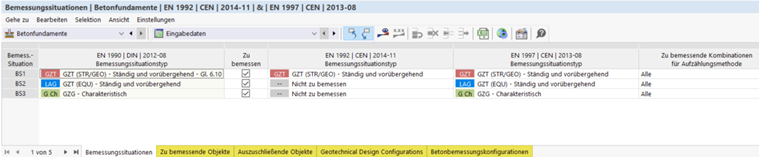

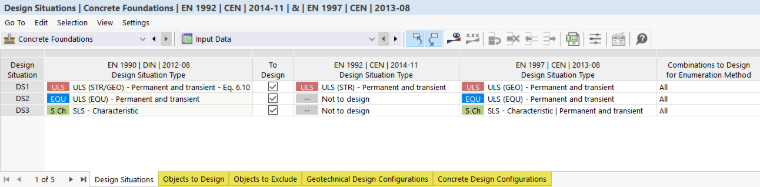

- Sytuacje obliczeniowe
- Obiekty do wymiarowania
- Konfiguracje wymiarowania analizy geotechnicznej według EN 1997
- Konfiguracje wymiarowania betonu według EN 1992
Dodatkowo w oknie dialogowym Ustawienia globalne zapisano ogólne założenia dotyczące wymiarowania betonu. To okno dialogowe można wywołać za pomocą przycisku tabeli
lub menu kontekstowego wpisu nawigatora 'Fundamenty betonowe'.
Konfiguracje wymiarowania geotechnicznego
Szczegółowe ustawienia dotyczące poszczególnych sprawdzeń są określane w Konfiguracji wymiarowania geotechnicznego oraz w Konfiguracji wymiarowania betonu. Dostępne są tylko te konfiguracje wymiarowania, które są aktywowane w Ustawieniach globalnych. Konfiguracje te są obecnie opisane dla norm eurokodowych EN 1997 oraz EN 1992.
Konfiguracje wymiarowania są również zorganizowane jako typy. Można więc utworzyć różne typy dla poszczególnych konfiguracji wymiarowania, a następnie przypisać odpowiednie konfiguracje na przykład fundamentowi w zakładce 'Konfiguracja geotechniczna'.
Wybierz z listy istniejącą konfigurację lub utwórz nową konfigurację. Za pomocą przycisku
można również utworzyć nową konfigurację. Przycisk
umożliwia graficzne przejęcie konfiguracji z innego obiektu. Przycisk
pozwala edytować zaznaczoną konfigurację wymiarowania.
Zarządzanie konfiguracjami wymiarowania
W oknie dialogowym Edytuj konfigurację wymiarowania geotechnicznego w 'Liście' widoczne są wszystkie konfiguracje stanu granicznego موجودные w modelu. Za pomocą przycisku
można utworzyć nową konfigurację opartą na wartościach domyślnych
normy
. Przycisk
służy do kopiowania zaznaczonej konfiguracji, a przycisk
do jej usuwania.
Przypisywanie konfiguracji wymiarowania
Analogicznie do Typów dla fundamentów można przypisywać konfigurację do obiektów indywidualnie. W tym celu dostępne są różne możliwości:
- Przypisanie za pomocą przycisku
w prawym górnym rogu okna dialogowego Edytuj konfigurację geotechniczną
- Przypisanie w tabeli wejściowej fundamentów betonowych dla konfiguracji (patrz rysunek Przypisywanie konfiguracji geotechnicznej za pomocą tabeli)
- Przypisanie za pomocą listy w oknie dialogowym edycji obiektu
Jeżeli na przykład dla pojedynczych fundamentów nie chcesz prowadzić sprawdzenia geotechnicznego, po prostu nie przypisuj tym fundamentom żadnej konfiguracji geotechnicznej.
