Die categoria Fondazioni in calcestruzzo gestisce le assegnazioni fondamentali per la verifica delle fondazioni. Qui è possibile controllare gli oggetti da verificare e assegnare loro le configurazioni per l'analisi geotecnica e la verifica del calcestruzzo.
Per lavorare nelle Tabelle sono disponibili le funzioni note di RFEM, con le quali è possibile filtrare le tabelle dei risultati. Le tabelle specifiche della categoria 'Fondazioni in calcestruzzo' sono presentate nei capitoli seguenti.

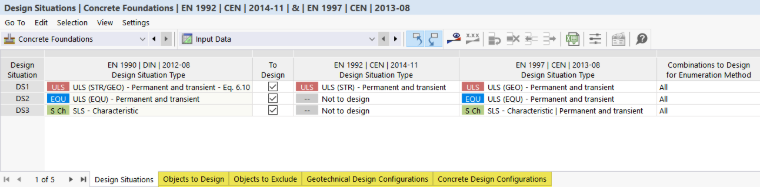

- Situazioni di progetto
- Oggetti da verificare
- Configurazioni di progetto dell'analisi geotecnica secondo EN 1997
- Configurazioni di progetto della verifica del calcestruzzo secondo EN 1992
Inoltre, nella finestra di dialogo Impostazioni globali sono memorizzate le impostazioni generali per la verifica del calcestruzzo. Questa finestra di dialogo può essere richiamata tramite il pulsante delle tabelle
oppure tramite il menu contestuale della voce del navigatore 'Fondazioni in calcestruzzo'.
Configurazioni di progetto geotecniche
Le impostazioni dettagliate relative alle singole verifiche sono definite nella Configurazione di progetto geotecnica e nella Configurazione di progetto della verifica del calcestruzzo. Sono disponibili solo le configurazioni di progetto attivate nelle Impostazioni globali. Queste configurazioni sono attualmente descritte per le norme Eurocodice EN 1997 e EN 1992.
Anche le configurazioni di progetto sono organizzate come tipi. È quindi possibile creare tipi diversi per le singole configurazioni di progetto e assegnare poi, ad esempio, a una fondazione nella scheda 'Configurazione geotecnica' le configurazioni appropriate.
Selezionare dall'elenco una configurazione esistente oppure crearne una nuova. Tramite il pulsante
è inoltre possibile creare una nuova configurazione. Con il pulsante
è possibile acquisire graficamente una configurazione da un altro oggetto. Tramite il pulsante
è possibile modificare la configurazione di progetto selezionata.
Gestire le configurazioni di progetto

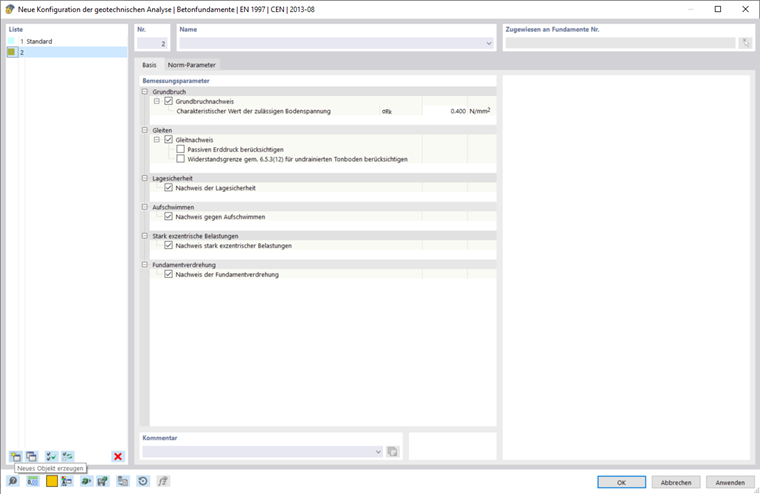

Nella finestra di dialogo Modifica configurazione di progetto geotecnica nella 'Lista' sono visibili tutte le configurazioni dello stato limite presenti nel modello. Con il pulsante
è possibile creare una nuova configurazione basata sui valori predefiniti della
Norma
. Con il pulsante
è possibile copiare la configurazione selezionata, con il pulsante
eliminare la configurazione selezionata.

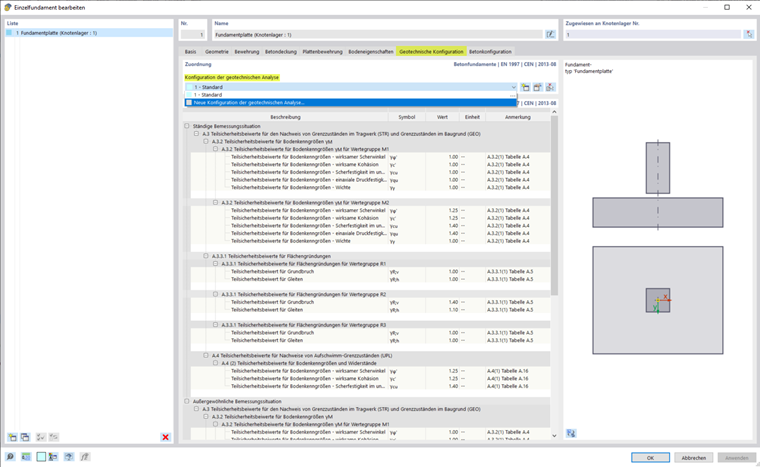

Assegnare la configurazione di progetto
Analogamente ai Tipi per fondazioni è possibile assegnare la configurazione agli oggetti singolarmente. A tal fine sono disponibili diverse possibilità:
- Assegnazione tramite il pulsante
in alto a destra nella finestra di dialogo Modifica configurazione geotecnica

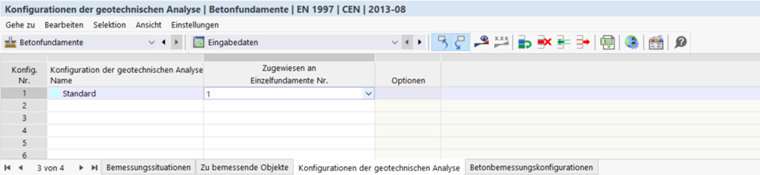

- Assegnazione nella tabella di input delle fondazioni in calcestruzzo per le configurazioni (vedere immagine Assegnare la configurazione geotecnica tramite tabella)
- Assegnazione tramite elenco nella finestra di dialogo di modifica dell'oggetto
Se, ad esempio, per singole fondazioni non si desidera eseguire una verifica geotecnica, basta non assegnare a tali fondazioni alcuna configurazione geotecnica.
