La categoría Cimentaciones de hormigón gestiona las asignaciones básicas para el dimensionamiento de cimentaciones. Aquí puede comprobar los objetos a dimensionar y asignarles las configuraciones para el análisis geotécnico y el dimensionamiento del hormigón.
Para trabajar en las Tablas están disponibles las funciones conocidas de RFEM, con las que puede filtrar tablas de resultados. Las tablas específicas de la categoría 'Cimentaciones de hormigón' se presentan en los siguientes capítulos.

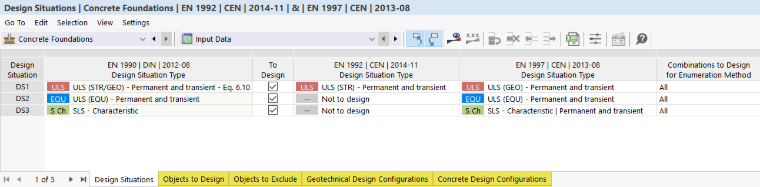

- Situaciones de dimensionamiento
- Objetos a dimensionar
- Configuraciones de dimensionamiento del análisis geotécnico según EN 1997
- Configuraciones de dimensionamiento del hormigón según EN 1992
Además, en el diálogo Ajustes globales se almacenan especificaciones generales para el dimensionamiento del hormigón. Puede abrir este diálogo mediante el botón de tablas
o el menú contextual de la entrada del navegador 'Cimentaciones de hormigón'.
Configuraciones de dimensionamiento geotécnico
Los ajustes detallados para las verificaciones individuales se definen en la Configuración de dimensionamiento geotécnico y en la Configuración de dimensionamiento del hormigón. Solo están disponibles las configuraciones de dimensionamiento que estén activadas en los Ajustes globales. Estas configuraciones se describen actualmente para las normas Eurocódigo EN 1997 y EN 1992.
Las configuraciones de dimensionamiento también están organizadas como tipos. De este modo, puede crear distintos tipos para las diferentes configuraciones de dimensionamiento y asignar luego, por ejemplo, a una cimentación en la pestaña 'Configuración geotécnica' las configuraciones adecuadas.
Seleccione una configuración existente de la lista o cree una nueva configuración. También puede crear una nueva configuración mediante el botón
. Con el botón
tiene la posibilidad de adoptar gráficamente una configuración de otro objeto. Mediante el botón
puede editar la configuración de dimensionamiento seleccionada.
Gestionar configuraciones de dimensionamiento

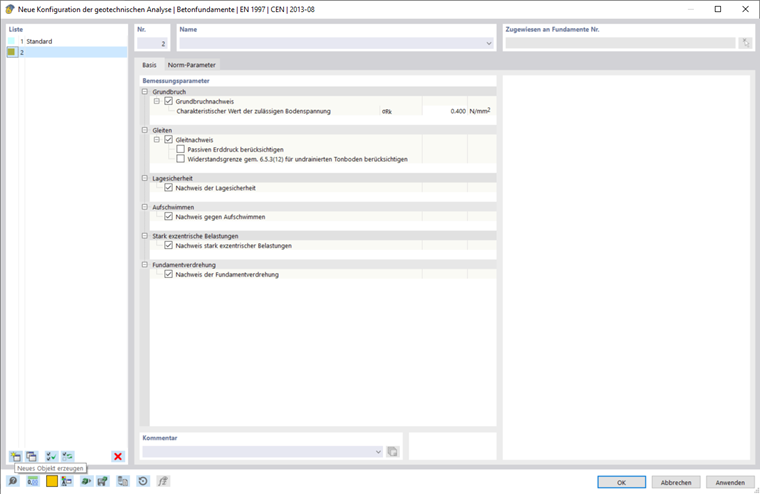

En el diálogo Editar configuración de dimensionamiento geotécnico verá en la 'Lista' todas las configuraciones del estado límite existentes en el modelo. Con el botón
puede crear una nueva configuración basada en los valores predeterminados de la
Norma
. Con el botón
puede copiar la configuración seleccionada, y con el botón
eliminar la configuración seleccionada.
Asignar configuración de dimensionamiento
De forma análoga a los Tipos para cimentaciones, puede asignar la configuración a los objetos individualmente. Para ello dispone de varias posibilidades:
- Asignación mediante el botón
arriba a la derecha en el diálogo Editar configuración geotécnica

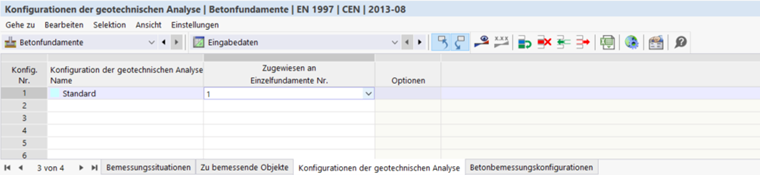

- Asignación en la tabla de entrada de las cimentaciones de hormigón para configuraciones (véase la imagen Asignar configuración geotécnica mediante tabla)
- Asignación mediante la lista en el diálogo de edición del objeto
Si, por ejemplo, no desea realizar una comprobación geotécnica para cimentaciones individuales, simplemente no asigne ninguna configuración geotécnica a estas cimentaciones.
