Copriferro

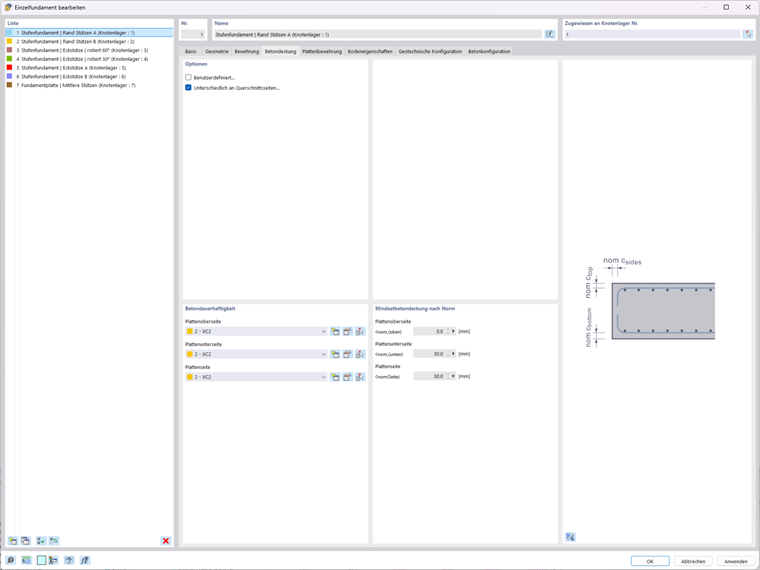

Nella scheda Copriferro, è possibile definire il copriferro per una fondazione a gradoni in cemento armato.

Stufenfundament | Copriferro

Opzioni

Le caselle di controllo nella sezione Opzioni consentono di controllare come viene determinato il copriferro:

• Definito dall'utente: Selezionare questa casella di controllo per inserire manualmente il copriferro nominale c_nom per tutti i lati, indipendentemente dalla norma. Se la casella di controllo non è selezionata, il copriferro viene determinato automaticamente dal programma.
• Diverso sui lati della sezione trasversale: Selezionare questa casella di controllo se si desidera definire classi di esposizione e copriferri minimi diversi per il lato superiore, il lato inferiore e i lati della piastra. Questo vale sia per l'inserimento definito dall'utente che per la determinazione automatica. Se la casella di controllo non è attivata, viene applicato lo stesso copriferro su tutti i lati.

Durabilità del calcestruzzo

In questa sezione, è possibile assegnare una classe di esposizione a ciascun lato della fondazione. Le classi di esposizione costituiscono la base per la determinazione normativa del copriferro minimo. Lato superiore della piastra: Classe di esposizione del lato superiore del corpo di fondazione Lato inferiore della piastra: Classe di esposizione del lato inferiore del corpo di fondazione (superficie di contatto con il sottosuolo) Lato della piastra: Classe di esposizione delle superfici laterali del corpo di fondazione

Le classi di esposizione possono essere selezionate dagli elenchi o gestite tramite i pulsanti a destra.

Copriferro minimo secondo la norma

I valori in questa sezione mostrano il copriferro nominale c_nom determinato normativamente per ciascun lato della fondazione. I risultati dipendono dalla classe di esposizione selezionata e dalla norma di progetto. Lato superiore della piastra: Copriferro nominale sul lato superiore c_{nom,(superiore)} Lato inferiore della piastra: Copriferro nominale sul lato inferiore c_{nom,(inferiore)} Lato della piastra: Copriferro nominale sulle superfici laterali c_nom,(lato)

Il grafico a destra illustra le posizioni delle tre dimensioni del copriferro sulla sezione trasversale della fondazione.
