Betondeckung

Im Register Betondeckung legen Sie die Betonüberdeckung für ein bewehrtes Stufenfundament fest.

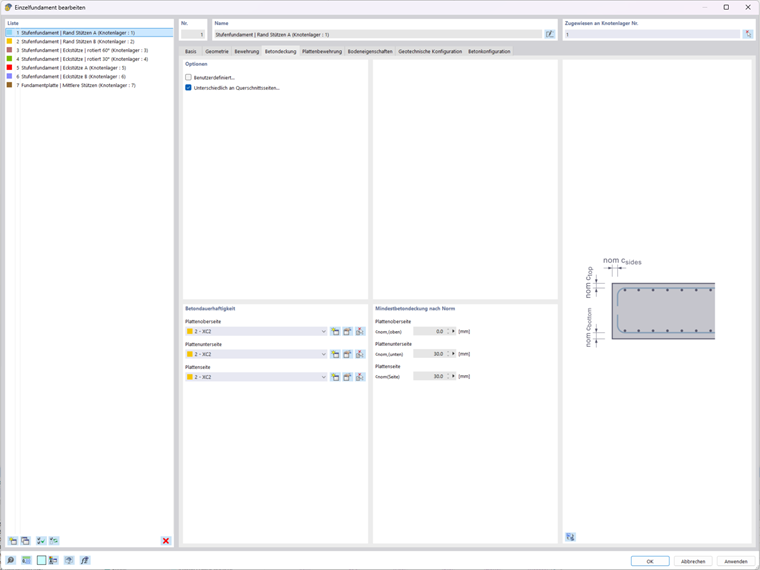

Stufenfundament | Betondeckung

Optionen

Mit den Kontrollfeldern im Bereich Optionen steuern Sie, wie die Betondeckung bestimmt wird:

• Benutzerdefiniert: Aktivieren Sie dieses Kontrollfeld, um die nominelle Betondeckung c_nom für alle Seiten manuell einzugeben, unabhängig von der Norm. Ist das Kontrollfeld nicht angehakt, wird die Betondeckung vom Programm ermittelt.
• Unterschiedlich an Querschnittsseiten: Haken Sie dieses Kontrollfeld an, wenn Sie für Plattenoberseite, Plattenunterseite und Plattenseite jeweils unterschiedliche Expositionsklassen und Mindestbetondeckungen definieren möchten. Dies gilt sowohl für die benutzerdefinierte EIngabe als auch für die automatische Ermittlung. Ist das Kontrollfeld nicht aktiviert, wird an allen Seiten die gleiche Betondeckung angesetzt.

Betondauerhaftigkeit

In diesem Abschnitt weisen Sie jeder Fundamentseite eine Expositionsklasse zu. Die Expositionsklassen bilden die Grundlage für die normative Ermittlung der Mindestbetondeckung.
Plattenoberseite: Expositionsklasse der Oberseite des Fundamentkörpers
Plattenunterseite: Expositionsklasse der Unterseite des Fundamentkörpers (Kontaktfläche zum Baugrund)
Plattenseite: Expositionsklasse der seitlichen Flächen des Fundamentkörpers

Die Expositionsklassen können Sie in den Listen auswählen oder über die Schaltflächen rechts daneben verwalten.

Mindestbetondeckung nach Norm

Die Werte in diesem Bereich zeigen die normativ ermittelte nominelle Betondeckung c_nom je Fundamentseite an. Die Ergebnisse hängen von der gewählten Expositionsklasse und der Bemessungsnorm ab.
Plattenoberseite: Nominelle Betondeckung an der Oberseite c_nom,(oben)
Plattenunterseite: Nominelle Betondeckung an der Unterseite c_nom,(unten)
Plattenseite: Nominelle Betondeckung an den Seitenflächen c_nom,(Seite)

In der Grafik rechts sind die Positionen der drei Betondeckungsmaße am Fundamentquerschnitt veranschaulicht.
