Dans l'onglet Enrobage béton, vous définissez l'enrobage pour une semelle filante armée.
Options
Les cases à cocher de la zone Options contrôlent la manière dont l'enrobage est déterminé :
- Défini par l'utilisateur : Activez cette case pour saisir manuellement l'enrobage nominal cnom pour toutes les faces, indépendamment de la norme. Si la case est décochée, l'enrobage est déterminé par le programme.
- Différent sur les faces de la section : Cochez cette case si vous souhaitez définir des classes d'exposition et des enrobages minimaux différents pour la face supérieure, la face inférieure et la face latérale de la plaque. Ceci s'applique aussi bien à la saisie personnalisée qu'à la détermination automatique. Si la case n'est pas activée, le même enrobage est appliqué sur toutes les faces.
Durabilité du béton
Dans cette section, vous attribuez une classe d'exposition à chaque face de la semelle. Les classes d'exposition servent de base à la détermination normative de l'enrobage minimal. Face supérieure de la plaque : Classe d'exposition de la face supérieure du corps de semelle Face inférieure de la plaque : Classe d'exposition de la face inférieure du corps de semelle (surface de contact avec le sol) Face latérale de la plaque : Classe d'exposition des faces latérales du corps de semelle
Vous pouvez sélectionner les classes d'exposition dans les listes ou les gérer via les boutons
situés à droite.
Enrobage minimal selon la norme
Les valeurs de cette zone affichent l'enrobage nominal cnom déterminé normativement pour chaque face de la semelle. Les résultats dépendent de la classe d'exposition choisie et de la norme de vérification. Face supérieure de la plaque : Enrobage nominal sur la face supérieure cnom,(supérieur) Face inférieure de la plaque : Enrobage nominal sur la face inférieure cnom,(inférieur) Face latérale de la plaque : Enrobage nominal sur les faces latérales cnom,(latéral)

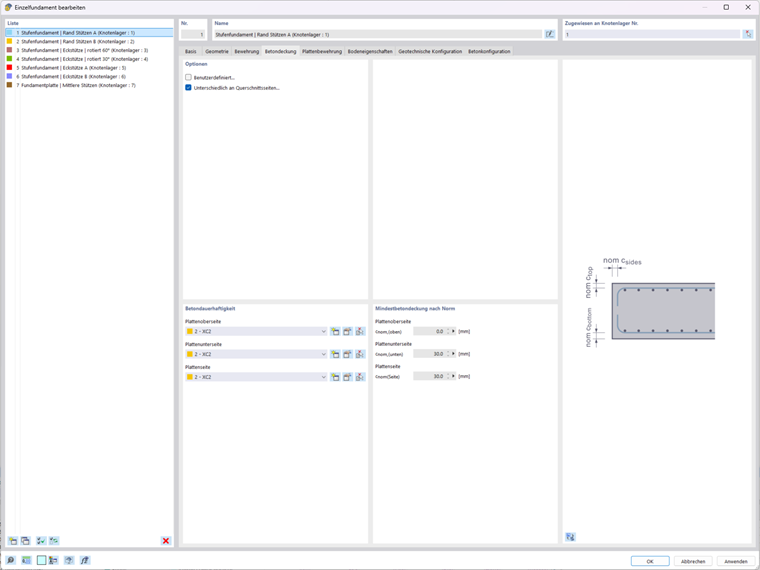

Le graphique de droite illustre la position des trois cotes d'enrobage sur la section de la semelle.
