Betondeckung

En la pestaña Recubrimiento de hormigón, puede definir el recubrimiento de hormigón para una zapata aislada con armadura.

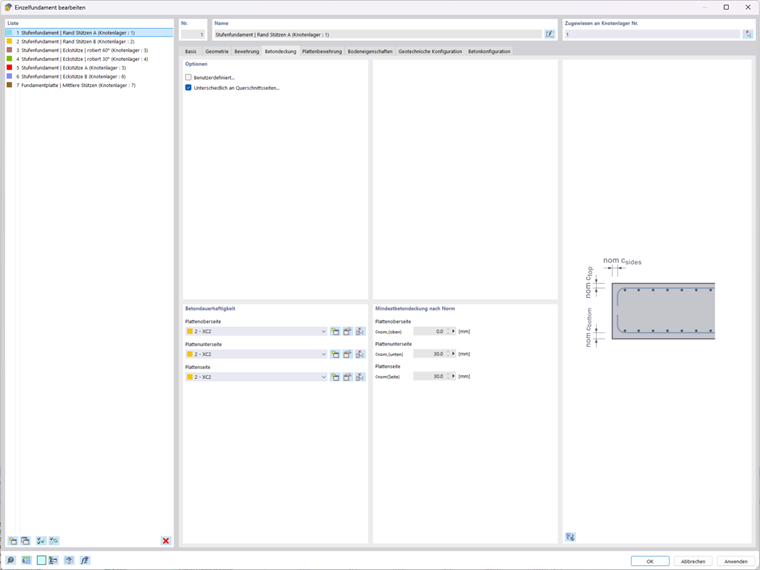

Stufenfundament | Recubrimiento de hormigón

Opciones

Las casillas de verificación en la sección Opciones controlan cómo se determina el recubrimiento de hormigón:

• Definido por el usuario: Active esta casilla de verificación para introducir manualmente el recubrimiento nominal de hormigón c_nom para todos los lados, independientemente de la norma. Si la casilla no está marcada, el programa determina el recubrimiento de hormigón.
• Diferente en los lados de la sección: Marque esta casilla de verificación si desea definir diferentes clases de exposición y recubrimientos mínimos de hormigón para la cara superior de la placa, la cara inferior de la placa y el lado de la placa. Esto se aplica tanto a la entrada definida por el usuario como a la determinación automática. Si la casilla de verificación no está activada, se aplica el mismo recubrimiento de hormigón en todos los lados.

Durabilidad del hormigón

En esta sección, asigna una clase de exposición a cada lado de la zapata. Las clases de exposición forman la base para la determinación normativa del recubrimiento mínimo de hormigón. Cara superior de la placa: Clase de exposición de la cara superior del cuerpo de la zapata Cara inferior de la placa: Clase de exposición de la cara inferior del cuerpo de la zapata (superficie de contacto con el subsuelo) Lado de la placa: Clase de exposición de las superficies laterales del cuerpo de la zapata

Puede seleccionar las clases de exposición de las listas o gestionarlas utilizando los botones a la derecha.

Recubrimiento mínimo de hormigón según la norma

Los valores en esta área muestran el recubrimiento nominal de hormigón c_nom determinado normativamente para cada lado de la zapata. Los resultados dependen de la clase de exposición seleccionada y de la norma de diseño. Cara superior de la placa: Recubrimiento nominal de hormigón en la cara superior c_nom,(arriba) Cara inferior de la placa: Recubrimiento nominal de hormigón en la cara inferior c_nom,(abajo) Lado de la placa: Recubrimiento nominal de hormigón en las superficies laterales c_nom,(lado)

El gráfico de la derecha ilustra las posiciones de las tres dimensiones de recubrimiento de hormigón en la sección transversal de la zapata.
