Krytí výztuže

Na záložce Krytí výztuže se zadává krytí výztuže pro vyztužený stupňovitý základ.

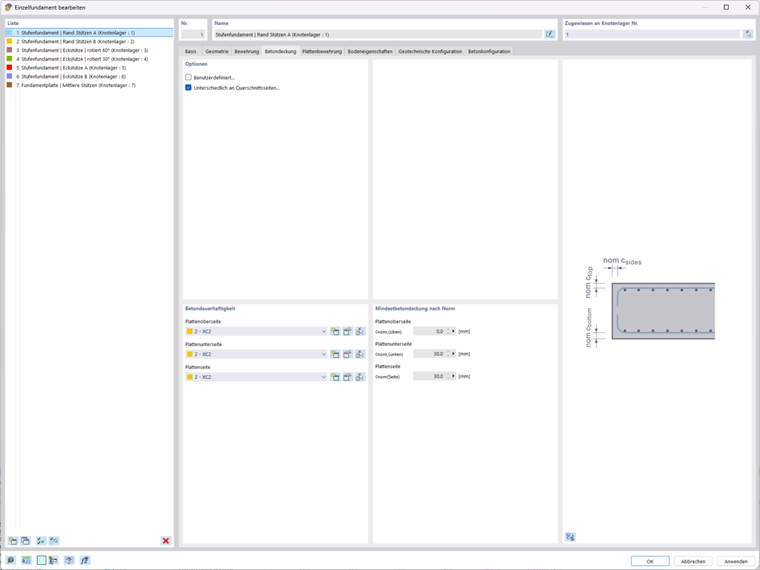

Základový stupeň | Krytí výztuže

Možnosti

Pomocí zaškrtávacích políček v oblasti Možnosti se řídí způsob stanovení krytí výztuže:

• Uživatelsky definované: Zaškrtněte toto políčko, chcete-li zadat jmenovité krytí výztuže c_nom pro všechny strany ručně, nezávisle na normě. Pokud políčko zaškrtnuté není, určí program krytí výztuže automaticky.
• Různé na stranách průřezu: Zaškrtněte toto políčko, chcete-li pro horní stranu desky, dolní stranu desky a boční stranu desky definovat různé třídy expozice a minimální krytí výztuže. To platí jak pro uživatelsky definované zadání, tak pro automatické stanovení. Není-li políčko aktivní, použije se na všech stranách stejné krytí výztuže.

Trvanlivost betonu

V této části se přiřazuje každé straně základu třída expozice. Třídy expozice tvoří základ pro normové stanovení minimálního krytí výztuže. Horní strana desky: Třída expozice horní strany základového tělesa Dolní strana desky: Třída expozice dolní strany základového tělesa (kontaktní plocha s podložím) Boční strana desky: Třída expozice bočních ploch základového tělesa

Třídy expozice lze vybrat ze seznamů nebo je spravovat pomocí tlačítek napravo od nich.

Minimální krytí výztuže dle normy

Hodnoty v této oblasti zobrazují normově stanovené jmenovité krytí výztuže c_nom pro každou stranu základu. Výsledky závisí na zvolené třídě expozice a návrhové normě. Horní strana desky: Jmenovité krytí výztuže na horní straně c_nom,(horní) Dolní strana desky: Jmenovité krytí výztuže na dolní straně c_nom,(dolní) Boční strana desky: Jmenovité krytí výztuže na bočních plochách c_{nom,(boční)}

Grafika napravo znázorňuje polohy tří hodnot krytí výztuže na průřezu základu.
