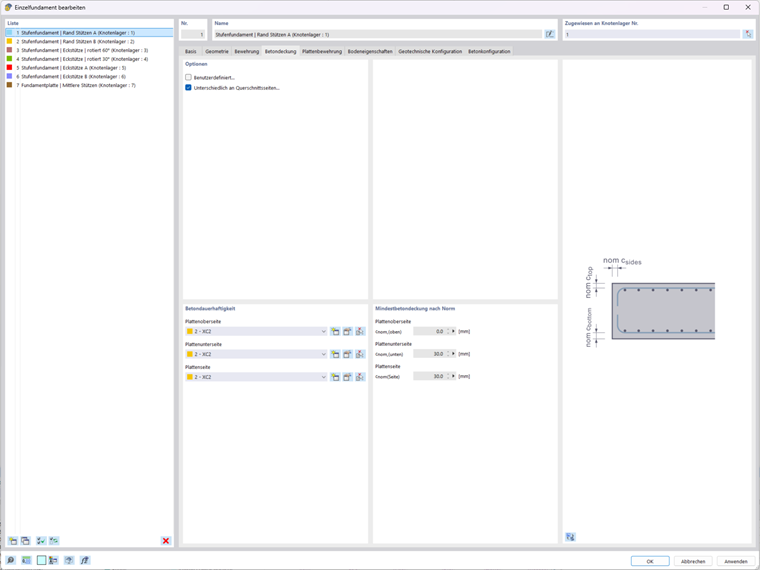

W zakładce Otulina betonowa można zdefiniować otulinę betonową dla żelbetowego fundamentu schodkowego.
Opcje
Za pomocą pól wyboru w obszarze Opcje można kontrolować sposób określania otuliny betonowej:
- Zdefiniowane przez użytkownika: Aktywować to pole wyboru, aby ręcznie wprowadzić nominalną otulinę betonową cnom dla wszystkich boków, niezależnie od normy. Jeśli pole wyboru nie jest zaznaczone, otulina betonowa jest określana przez program.
- Różne na bokach przekroju: Zaznaczyć to pole wyboru, aby zdefiniować różne klasy ekspozycji i minimalne otuliny betonowe dla górnej powierzchni płyty, dolnej powierzchni płyty i powierzchni bocznej płyty. Dotyczy to zarówno wprowadzania zdefiniowanego przez użytkownika, jak i automatycznego określania. Jeżeli pole wyboru nie jest aktywne, na wszystkich bokach stosowana jest ta sama otulina betonowa.
Trwałość betonu
W tej sekcji każdej stronie fundamentu przypisywana jest klasa ekspozycji. Klasy ekspozycji stanowią podstawę do normatywnego określania minimalnej otuliny betonowej. Górna powierzchnia płyty: Klasa ekspozycji górnej powierzchni korpusu fundamentu Dolna powierzchnia płyty: Klasa ekspozycji dolnej powierzchni korpusu fundamentu (powierzchnia kontaktu z gruntem) Powierzchnia boczna płyty: Klasa ekspozycji bocznych powierzchni korpusu fundamentu
Klasy ekspozycji można wybrać z list lub zarządzać nimi za pomocą przycisków
po prawej stronie.
Minimalna otulina betonowa według normy
Wartości w tym obszarze pokazują normatywnie określoną nominalną otulinę betonową cnom dla każdej strony fundamentu. Wyniki zależą od wybranej klasy ekspozycji i normy projektowej. Górna powierzchnia płyty: Nominalna otulina betonowa na górnej powierzchni cnom,(góra) Dolna powierzchnia płyty: Nominalna otulina betonowa na dolnej powierzchni cnom,(dół) Powierzchnia boczna płyty: Nominalna otulina betonowa na powierzchniach bocznych cnom,(bok)
Grafika po prawej stronie ilustruje położenie trzech wymiarów otuliny betonowej na przekroju fundamentu.
