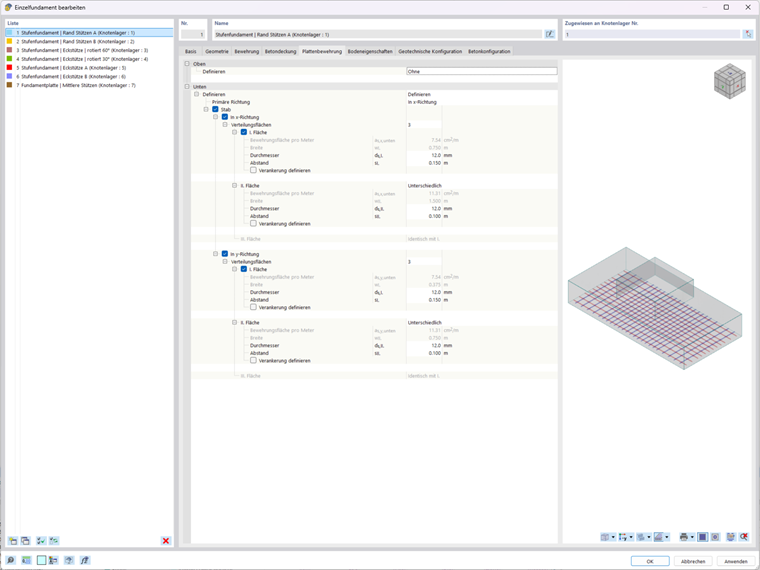

Im Register Plattenbewehrung legen Sie die obere und untere Bewehrungslage für die Fundamentplatte eines bewehrten Stufenfundaments fest. Die Eingabe ist in die Kategorien 'Oben' und 'Unten' unterteilt.
Oben
Für die obere Bewehrung stehen in der Liste zwei Möglichkeiten zur Auswahl.
Mit der Option Definieren können Sie im oberen Bereich der Fundamentplatte eine Bewehrung vorgeben. Die Eingabe nehmen Sie dann wie im Abschnitt Unten für die untere Bewehrung beschrieben vor.
Die Option Ohne deaktiviert die obere Bewehrung.
Unten
Die Kategorie 'Unten' ermöglicht die vollständige Definition der unteren Bewehrungslage. Mit dem Auswahlfeld für die Primäre Richtung können Sie festlegen, welche Richtung die maßgebende Bewehrungsrichtung darstellt (z. B. Hauptbewehrung 'In x-Richtung').
Matte
Wenn Sie das Kontrollfeld 'Matte' anhaken, können Sie die untere Bewehrung mit einer Bewehrungsmatte ausführen. Über die Schaltfläche
im Eingabefeld 'Name der Matte' haben Sie Zugriff auf die Bibliothek von Betonstahlmatten, in der Sie die geeignete Matte auswählen können (siehe Kapitel Matten).
Stab
Haken Sie das Kontrollfeld 'Stab' an, wenn Sie die untere Bewehrung über einen Stabdurchmesser und einen Stababstand definieren möchten. Damit werden die Einstellungen für beide Richtungen (x und y) aktiviert.
In x-Richtung / In y-Richtung
Die Bewehrung können Sie separat für die x-Richtung und die y-Richtung definieren. Das Konzept ist für beide Richtungen identisch.
In der Liste der 'Verteilungsflächen' wählen Sie die Anzahl der Zonen aus, in die das Fundament in der jeweiligen Richtung unterteilt wird:
- 1: Die Bewehrungsstäbe werden gleichmäßig über die Fundamentplatte verteilt.
- 3: Die Stäbe werden in zwei gleichen Randzonen und in einem Innenbereich arrangiert (jeweils Drittelstreifen).
Bei drei Verteilungsflächen können Sie die Zonen konfigurieren:
- I. Fläche: Verteilungszone für Randbereich des Fundaments
- II. Fläche: Verteilungsfläche im mittleren Drittel der Fundamentplatte mit Option 'Unterschiedlich' für spezifische Konfiguration
- III. Fläche: Verteilungszone für anderen Randbereich mit identischen Parametern wie für I. Fläche (nicht editierbar)
Für die Verteilungsflächen I und ggf. II. stehen folgende Felder für die Bewehrungsdefinition zur Verfügung.
| Feld | Symbol | Beschreibung |
|---|---|---|
| Bewehrungsfläche pro Meter | ρs,x,unten / ρs,y,unten | Aus Durchmesser und Abstand berechnete Bewehrungsfläche je Meter in [cm²/m] (Ausgabewert) |
| Breite | wl. | Berechnete Breite der Verteilungszone in m (Ausgabewert) |
| Durchmesser | ds,I. / ds,II. | Stabdurchmesser der Bewehrung in [mm] |
| Abstand | sI. / sII. | Achsabstand der Bewehrungsstäbe in [m] |
Das Kontrollfeld 'Verankerung definieren' ermöglicht die manuelle Eingabe der Verankerungslänge für die Stäbe der jeweiligen Zone.
