Výztuž desky

Na záložce Výztuž desky definujete horní a dolní vrstvu výztuže základové desky vyztuženého stupňovitého základu. Zadání je rozděleno do kategorií 'Horní' a 'Dolní'.

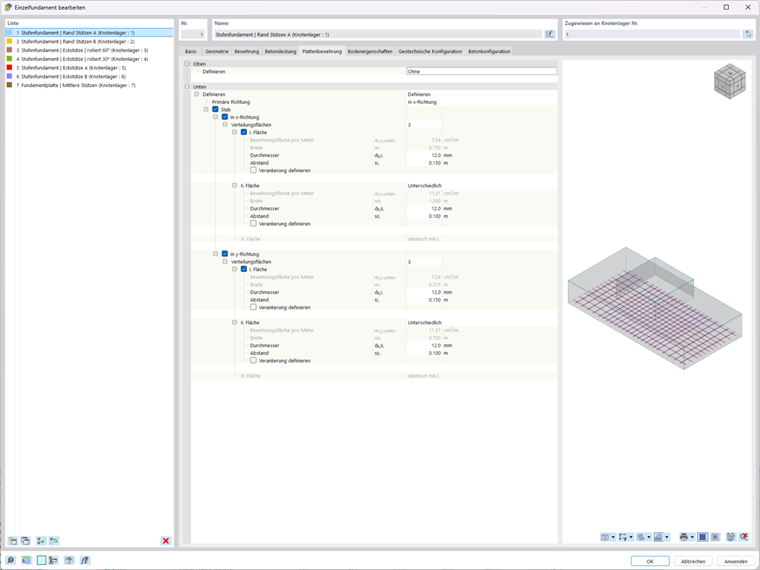

Stupňovitý základ | Výztuž desky

Horní

Pro horní výztuž jsou v seznamu k dispozici dvě možnosti.

Možnost výběru horní výztuže

S možností Definovat můžete v horní oblasti základové desky zadat výztuž. Zadání pak proveďte dle popisu v odstavci Dolní pro dolní výztuž.

Možnost Bez deaktivuje horní výztuž.

Dolní

Kategorie 'Dolní' umožňuje úplnou definici dolní vrstvy výztuže. Ve výběrovém poli pro Primární směr můžete určit, který směr představuje rozhodující směr výztuže (např. hlavní výztuž 'Ve směru x').

Síť

Pokud zaškrtnete políčko 'Síť', můžete dolní výztuž provést pomocí výztužné sítě. Tlačítkem v zadávacím poli 'Název sítě' získáte přístup do knihovny sítí z betonářské oceli, kde můžete vybrat vhodnou síť (viz kapitola Sítě).

Prut

Zaškrtněte políčko 'Prut', pokud chcete dolní výztuž definovat pomocí průměru prutu a vzdálenosti prutů. Tím se aktivují nastavení pro oba směry (x a y).

Ve směru x / Ve směru y

Výztuž můžete definovat zvlášť pro směr x a směr y. Koncepce je pro oba směry identická.

V seznamu 'Ploch pro přenos' vyberte počet zón, do kterých je základ v daném směru rozdělen:

• 1: Výztužné pruty se rozdělí rovnoměrně na základové desce.
• 3: Pruty se rozmístí do dvou stejných okrajových zón a jedné vnitřní oblasti (vždy třetinové pásy).

Při třech plochách pro přenos můžete zóny konfigurovat:

• I. plocha: Zóna přenosu pro okrajovou oblast základu
• II. plocha: Plocha pro přenos ve střední třetině základové desky s možností 'Rozdílné' pro specifickou konfiguraci
• III. plocha: Zóna přenosu pro druhou okrajovou oblast s identickými parametry jako pro I. plochu (needitovatelné)

Pro plochy přenosu I a případně II. jsou k dispozici následující pole pro definici výztuže.

Zaškrtávací políčko 'Definovat kotvení' umožňuje ruční zadání kotevní délky pro pruty příslušné zóny.
