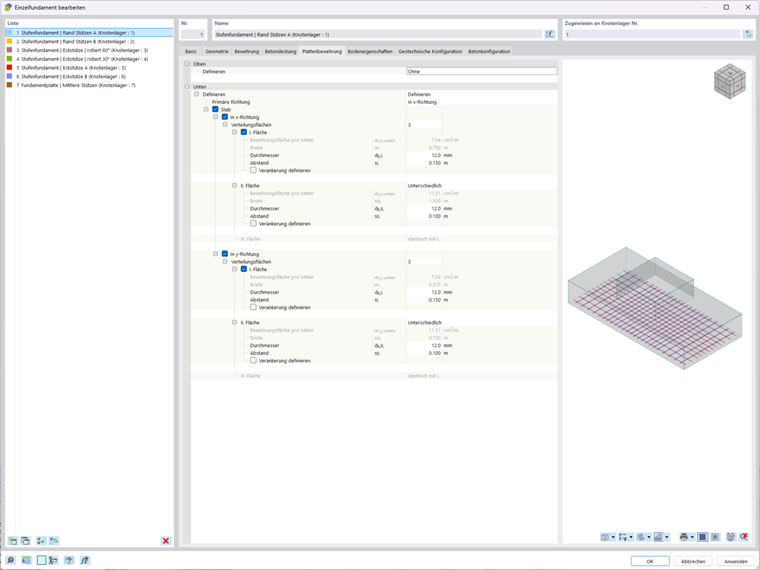

Dans l'onglet Armature de dalle, vous définissez les lits d'armature supérieur et inférieur pour la semelle de fondation d'une fondation à gradins armée. La saisie est divisée en catégories 'Supérieur' et 'Inférieur'.
Supérieur
Pour l'armature supérieure, la liste propose deux possibilités.
Avec l'option Définir, vous pouvez spécifier une armature dans la zone supérieure de la semelle de fondation. Effectuez la saisie comme décrit dans la section Inférieur pour l'armature inférieure.
L'option Sans désactive l'armature supérieure.
Inférieur
La catégorie 'Inférieur' permet la définition complète du lit d'armature inférieur. Le champ de sélection de la Direction principale vous permet de définir quelle direction constitue la direction d'armature déterminante (par exemple, l'armature principale 'Dans la direction x').
Treillis
Si vous cochez la case 'Treillis', vous pouvez réaliser l'armature inférieure avec un treillis d'armature. Le bouton
dans le champ de saisie 'Nom du treillis' vous donne accès à la bibliothèque de treillis en acier pour béton où vous pouvez sélectionner le treillis approprié (voir le chapitre Treillis).
Barre
Cochez la case 'Barre' si vous souhaitez définir l'armature inférieure par un diamètre de barre et un espacement des barres. Les paramètres sont alors activés pour les deux directions (x et y).
Dans la direction x / Dans la direction y
Vous pouvez définir l'armature séparément pour la direction x et la direction y. Le concept est identique pour les deux directions.
Dans la liste des 'Surfaces de distribution', choisissez le nombre de zones dans lesquelles la semelle est divisée dans la direction correspondante :
- 1 : Les barres d'armature sont réparties uniformément sur la semelle de fondation.
- 3 : Les barres sont disposées dans deux zones de rive égales et une zone intérieure (bandes de tiers chacune).
Avec trois surfaces de distribution, vous pouvez configurer les zones :
- I. Surface : Zone de distribution pour le bord de la fondation
- II. Surface : Surface de distribution dans le tiers central de la semelle de fondation avec option 'Différent' pour une configuration spécifique
- III. Surface : Zone de distribution pour l'autre bord avec des paramètres identiques à ceux de la I. surface (non modifiable)
Pour les surfaces de distribution I et, le cas échéant, II, les champs suivants sont disponibles pour la définition de l'armature.
| Champ | Symbole | Description |
|---|---|---|
| Aire d'armature par mètre | ρs,x,bas / ρs,y,bas | Aire d'armature par mètre calculée à partir du diamètre et de l'espacement en [cm²/m] (valeur de sortie) |
| Largeur | wl. | Largeur calculée de la zone de distribution en m (valeur de sortie) |
| Diamètre | ds,I. / ds,II. | Diamètre de barre de l'armature en [mm] |
| Espacement | sI. / sII. | Entraxe des barres d'armature en [m] |
La case 'Définir l'ancrage' permet la saisie manuelle de la longueur d'ancrage pour les barres de la zone respective.
