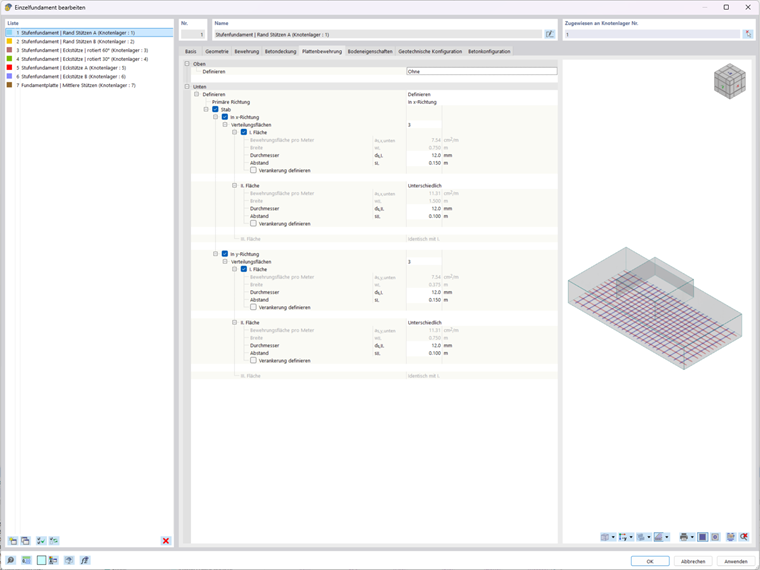

En la pestaña Armadura de losa puede definir las capas de armadura superior e inferior para la losa de cimentación de una zapata escalonada armada. La entrada está dividida en las categorías 'Superior' e 'Inferior'.
Superior
Para la armadura superior, están disponibles dos opciones en la lista.
Con la opción Definir, puede especificar una armadura en la parte superior de la losa de cimentación. Luego proceda con la entrada como se describe en la sección Inferior para la armadura inferior.
La opción Sin desactiva la armadura superior.
Inferior
La categoría 'Inferior' permite la definición completa de la capa de armadura inferior. El campo de selección para la Dirección primaria le permite especificar qué dirección representa la dirección de armadura determinante (p. ej., armadura principal 'En dirección x').
Malla
Si activa la casilla de verificación 'Malla', puede ejecutar la armadura inferior con una malla de armadura. A través del botón
en el campo de entrada 'Nombre de la malla', accede a la biblioteca de mallas de acero para hormigón, donde puede seleccionar la malla apropiada (véase el capítulo Mallas).
Barra
Active la casilla de verificación 'Barra' si desea definir la armadura inferior mediante un diámetro de barra y una separación entre barras. Esto activa la configuración para ambas direcciones (x e y).
En dirección x / En dirección y
Puede definir la armadura por separado para la dirección x y la dirección y. El concepto es idéntico para ambas direcciones.
En la lista de 'áreas de distribución', seleccione el número de zonas en las que se divide la zapata en la dirección respectiva:
- 1: Las barras de armadura se distribuyen uniformemente sobre la losa de cimentación.
- 3: Las barras se disponen en dos zonas de borde iguales y en un área interior (tercios de franja cada uno).
Con tres áreas de distribución, puede configurar las zonas:
- Área I: Zona de distribución para el área de borde de la zapata
- Área II: Área de distribución en el tercio central de la losa de cimentación con la opción 'Diferente' para configuración específica
- Área III: Zona de distribución para la otra área de borde con parámetros idénticos a los del área I (no editable)
Los siguientes campos para la definición de la armadura están disponibles para las áreas de distribución I y, si corresponde, II.
| Campo | Símbolo | Descripción |
|---|---|---|
| Área de armadura por metro | ρs,x,inferior / ρs,y,inferior | Área de armadura calculada a partir del diámetro y la separación por metro en [cm²/m] (valor de salida) |
| Ancho | wI. | Ancho calculado de la zona de distribución en m (valor de salida) |
| Diámetro | ds,I. / ds,II. | Diámetro de barra de la armadura en [mm] |
| Separación | sI. / sII. | Separación entre centros de las barras de armadura en [m] |
La casilla de verificación 'Definir anclaje' permite la entrada manual de la longitud de anclaje para las barras de la zona respectiva.
