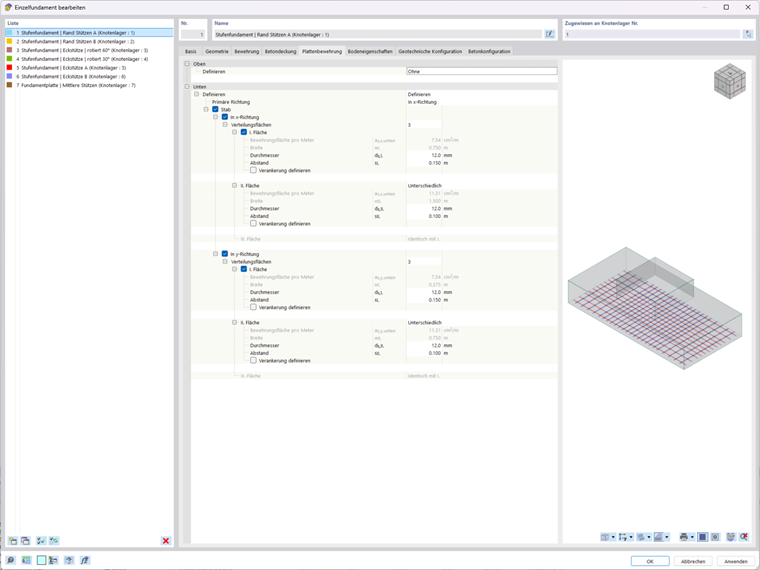

W zakładce Zbrojenie płyty definiuje się górną i dolną warstwę zbrojenia płyty fundamentowej zbrojonego fundamentu schodkowego. Wprowadzanie danych podzielone jest na kategorie 'Góra' i 'Dół'.
Góra
W przypadku zbrojenia górnego na liście dostępne są dwie opcje do wyboru.
Opcja Zdefiniować umożliwia określenie zbrojenia w górnej strefie płyty fundamentowej. Wprowadzanie danych odbywa się wówczas zgodnie z opisem dla zbrojenia dolnego w rozdziale Dół.
Opcja Bez dezaktywuje zbrojenie górne.
Dół
Kategoria 'Dół' umożliwia pełne zdefiniowanie dolnej warstwy zbrojenia. Za pomocą pola wyboru Kierunek główny można określić, który kierunek stanowi decydujący kierunek zbrojenia (np. zbrojenie główne 'W kierunku x').
Siatka
Po zaznaczeniu pola wyboru 'Siatka' można wykonać zbrojenie dolne za pomocą siatki zbrojeniowej. Przycisk
w polu wprowadzania 'Nazwa siatki' umożliwia dostęp do biblioteki siatek stalowych, w której można wybrać odpowiednią siatkę (patrz rozdział Siatki).
Pręt
Zaznaczyć pole wyboru 'Pręt', jeśli zbrojenie dolne ma być definiowane za pomocą średnicy pręta i rozstawu prętów. Spowoduje to aktywację ustawień dla obu kierunków (x i y).
W kierunku x / W kierunku y
Zbrojenie można definiować oddzielnie dla kierunku x i kierunku y. Koncepcja jest identyczna dla obu kierunków.
Na liście 'Powierzchnie rozkładu' wybiera się liczbę stref, na które fundament jest dzielony w danym kierunku:
- 1: Pręty zbrojeniowe są równomiernie rozłożone na płycie fundamentowej.
- 3: Pręty są rozmieszczone w dwóch równych strefach brzegowych i jednej strefie wewnętrznej (każda stanowiąca pasy jednej trzeciej).
W przypadku trzech powierzchni rozkładu można konfigurować strefy:
- I. powierzchnia: Strefa rozkładu dla obszaru brzegowego fundamentu
- II. powierzchnia: Powierzchnia rozkładu w środkowej jednej trzeciej płyty fundamentowej z opcją 'Różna' dla specyficznej konfiguracji
- III. powierzchnia: Strefa rozkładu dla drugiego obszaru brzegowego z identycznymi parametrami jak dla I. powierzchni (nieedytowalna)
Dla powierzchni rozkładu I i ewentualnie II. dostępne są następujące pola do definicji zbrojenia.
| Pole | Symbol | Opis |
|---|---|---|
| Pole przekroju zbrojenia na metr | ρs,x,dół / ρs,y,dół | Pole przekroju zbrojenia na metr obliczone ze średnicy i rozstawu w [cm²/m] (wartość wyjściowa) |
| Szerokość | wl. | Obliczona szerokość strefy rozkładu w m (wartość wyjściowa) |
| Średnica | ds,I. / ds,II. | Średnica pręta zbrojenia w [mm] |
| Rozstaw | sI. / sII. | Rozstaw osiowy prętów zbrojeniowych w [m] |
Pole wyboru 'Zdefiniować zakotwienie' umożliwia ręczne wprowadzenie długości zakotwienia dla prętów danej strefy.
