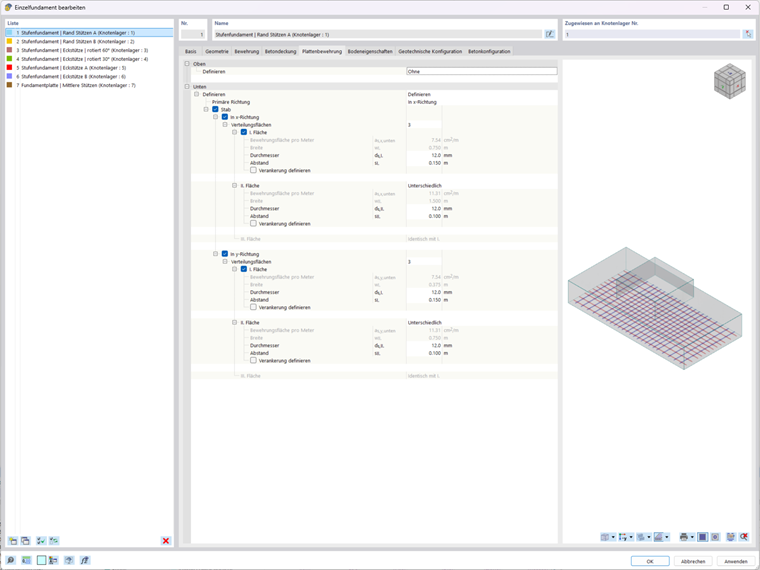

Nella scheda Armatura della piastra, è possibile definire lo strato di armatura superiore e inferiore per la platea di fondazione di una fondazione a gradoni armata. L'input è suddiviso nelle categorie 'Superiore' e 'Inferiore'.
Superiore
Per l'armatura superiore, sono disponibili due opzioni nella lista.
Con l'opzione Definisci, è possibile specificare un'armatura nella parte superiore della platea di fondazione. L'input viene quindi eseguito come descritto nella sezione Inferiore per l'armatura inferiore.
L'opzione Nessuna disattiva l'armatura superiore.
Inferiore
La categoria 'Inferiore' consente la definizione completa dello strato di armatura inferiore. Con il campo di selezione per la Direzione primaria, è possibile definire quale direzione rappresenta la direzione dell'armatura determinante (ad esempio, armatura principale 'In direzione x').
Rete
Selezionando la casella di controllo 'Rete', è possibile realizzare l'armatura inferiore con una rete di armatura. Tramite il pulsante
nel campo di input 'Nome della rete', si ha accesso alla libreria delle reti in acciaio per calcestruzzo, dove è possibile selezionare la rete appropriata (vedere il capitolo Reti).
Barra
Selezionare la casella di controllo 'Barra' se si desidera definire l'armatura inferiore tramite un diametro della barra e un'interasse. Questo attiva le impostazioni per entrambe le direzioni (x e y).
In direzione x / In direzione y
L'armatura può essere definita separatamente per la direzione x e la direzione y. Il concetto è identico per entrambe le direzioni.
Nella lista delle 'Aree di distribuzione', selezionare il numero di zone in cui la fondazione è suddivisa nella rispettiva direzione:
- 1: Le barre di armatura sono distribuite uniformemente sulla platea di fondazione.
- 3: Le barre sono disposte in due zone di bordo uguali e in una zona interna (strisce rispettivamente di un terzo).
Con tre aree di distribuzione, è possibile configurare le zone:
- I. Area: Zona di distribuzione per la zona di bordo della fondazione
- II. Area: Area di distribuzione nel terzo centrale della platea di fondazione con opzione 'Diversamente' per una configurazione specifica
- III. Area: Zona di distribuzione per l'altra zona di bordo con parametri identici a quelli dell'Area I. (non modificabile)
Per le aree di distribuzione I. e II., sono disponibili i seguenti campi per la definizione dell'armatura.
| Campo | Simbolo | Descrizione |
|---|---|---|
| Area di armatura per metro | ρs,x,inferiore / ρs,y,inferiore | Area di armatura calcolata da diametro e interasse per metro in [cm²/m] (valore di output) |
| Larghezza | wl. | Larghezza calcolata della zona di distribuzione in m (valore di output) |
| Diametro | ds,I. / ds,II. | Diametro della barra dell'armatura in [mm] |
| Distanza | sI. / sII. | Distanza assiale delle barre di armatura in [m] |
La casella di controllo 'Definisci ancoraggio' consente l'input manuale della lunghezza di ancoraggio per le barre della rispettiva zona.
