Kopírování objektů

V dalším kroku vytvoříme nové linie a plochy kopírováním objektů vzhůru.

Nižší část

Pomocí kostky ViewCube lze pohled natočit (viz kapitola Údaje o modelu). Rolovací kolečko myši umožňuje přiblížit a oddálit zobrazení.

Vyberte linie 1 a 2 a uzel 6 tak, že přes ně přetáhnete okno - zleva doprava.

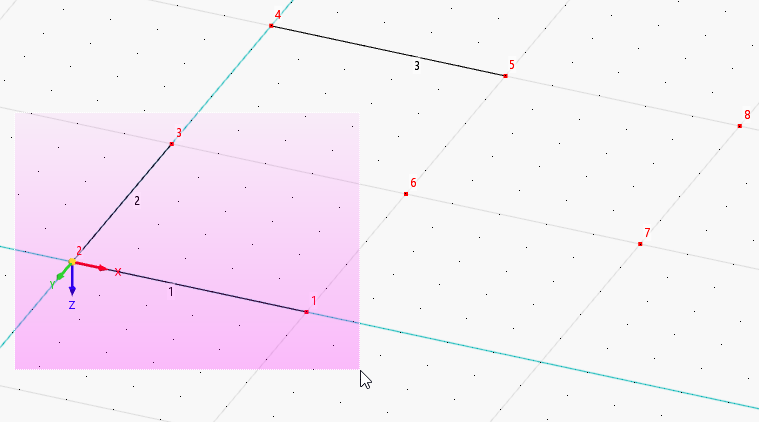

01 Výběr linií a uzlů

Vybrané objekty jsou označeny jinou barvou.

Nyní otevřeme funkci 'Posunout/Kopírovat' kliknutím na tlačítko v panelu nástrojů (nebo také pomocí možnosti Posunout/Kopírovat v nabídce ).

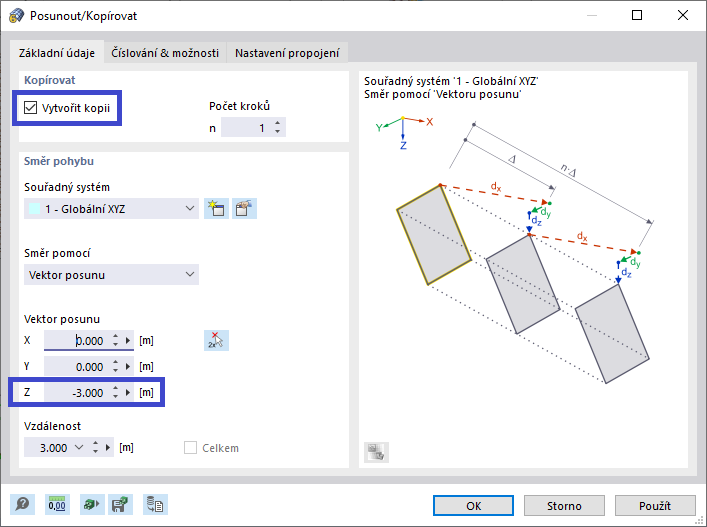

03 Kopírování objektů 3 m nahoru

V sekci 'Kopírovat' zaškrtněte možnost Vytvořit kopii. Zadejte 'vektor posunu' -3 m ve směru Z.

Přejděte na záložku Číslování a možnosti.

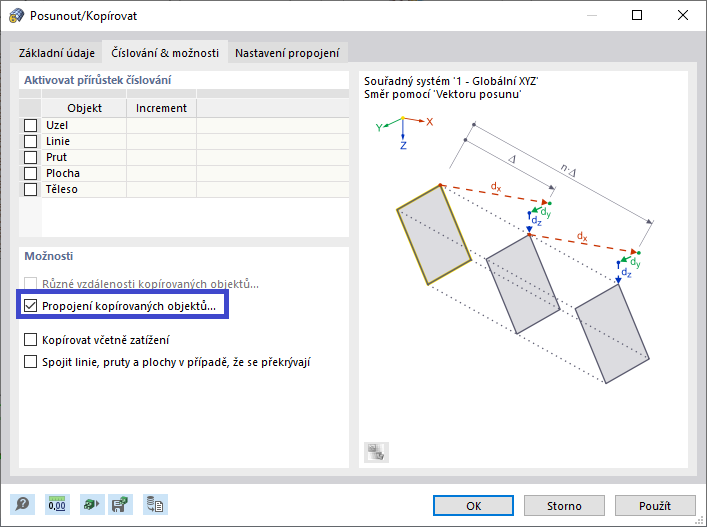

04 Vytvoření propojených objektů

V sekci 'Možnosti' vyberte možnost Propojení kopírovaných objektů. Přidá se další záložka.

Přepněte na tuto záložku Nastavení propojení.

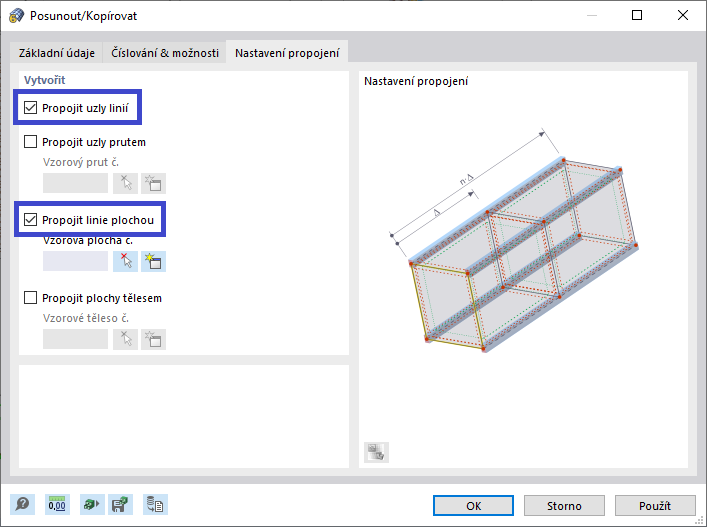

05 Vytvoření linií a ploch při kopírování

Aktivujte možnosti Propojit uzly linií a Propojit linie plochou. Poté klikněte na OK. Vytvoří se nové linie a plochy.

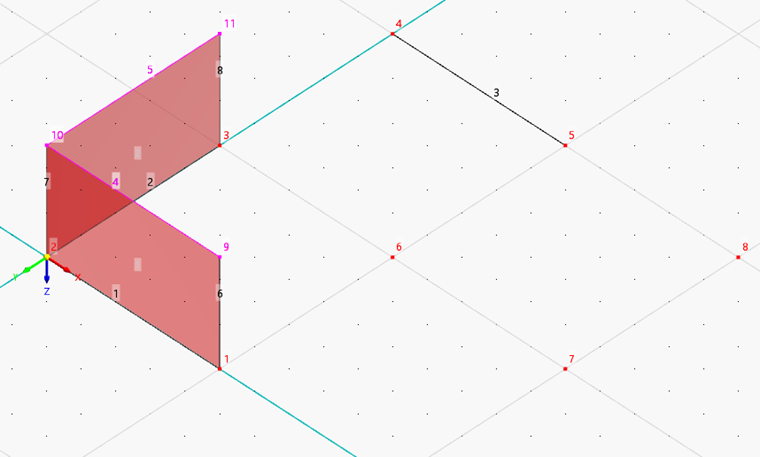

06 Zkopírované linie a uzly s novými liniemi a plochami

Vyšší část

Otočte pohled tak, aby bylo možné vybrat linii 3 a uzly 3 a 6 až 8 nakreslením dalšího okna. K tomu můžete použít ViewCube.

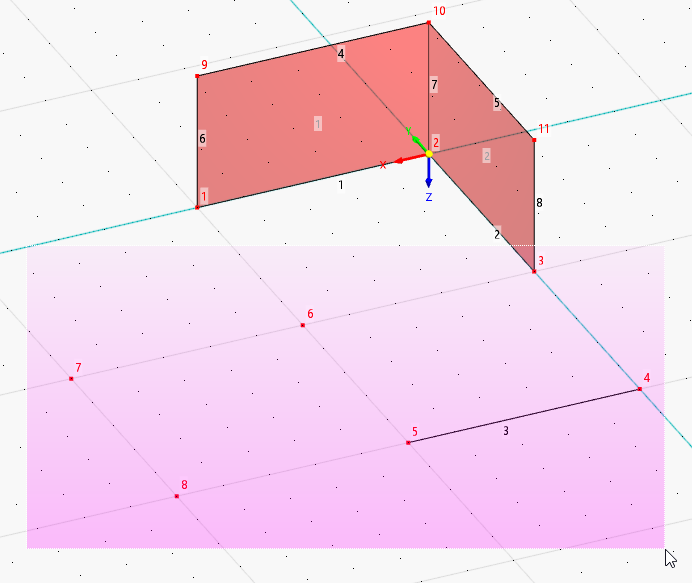

07 Výběr uzlů a linií

Pomocí tlačítka otevřete funkci 'Posunout/Kopírovat...'. V dialogu 'Posunout/Kopírovat' vyberte v sekci 'Kopie' možnost Vytvořit kopii. Zadejte 'vektor posunu' tentokrát -3,5 m.

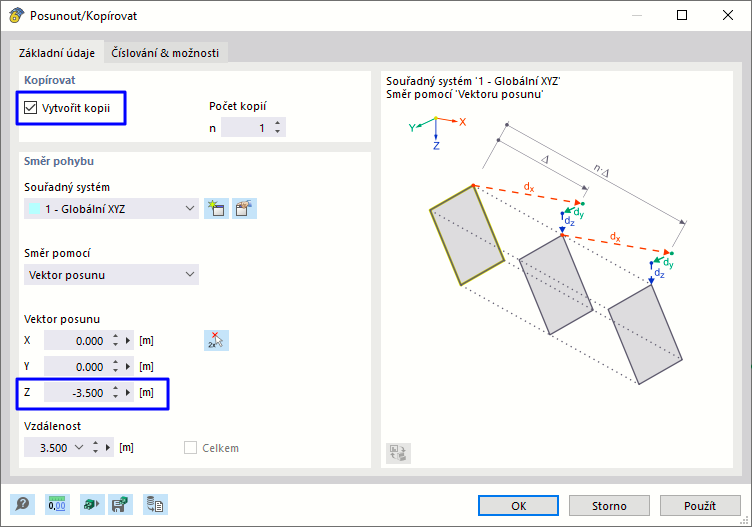

09 Kopírování objektů 3,5 m nahoru

V záložce Číslování a možnosti vyberte Propojení kopírovaných objektů a Spojit linie, pruty a plochy v případě, že se překrývají.

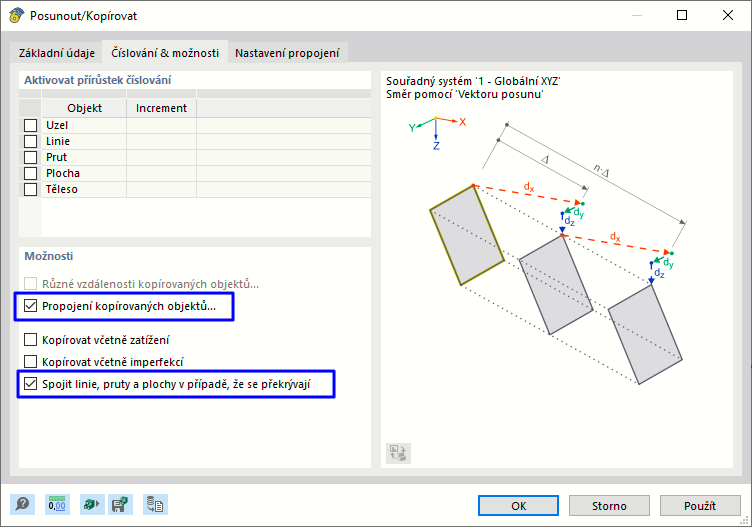

10 Vytvoření a propojení objektů

V záložce 'Nastavení propojení' je třeba znovu aktivovat volby Propojit uzly linií a Propojit linie plochou (viz obrázek ‘Vytvoření linií a ploch při kopírování’). Poté klikněte na OK.

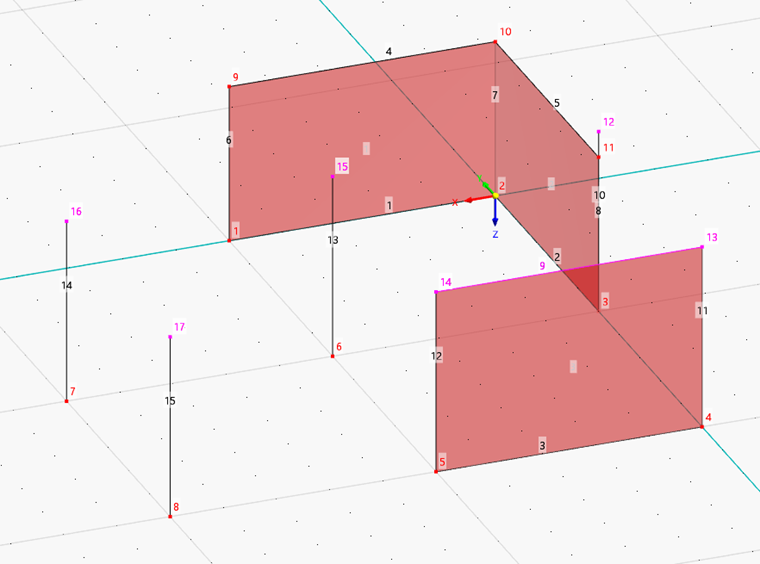

11 Zkopírované uzly a linie s novými liniemi a plochou
