Nella fase successiva, si devono creare nuove linee e superfici copiando gli oggetti verso l'alto.
Parte inferiore
È possibile utilizzare il cubo della vista per ruotare la vista (vedere il capitolo Dati modello). La rotella di scorrimento consente di ingrandire e rimpicciolire.

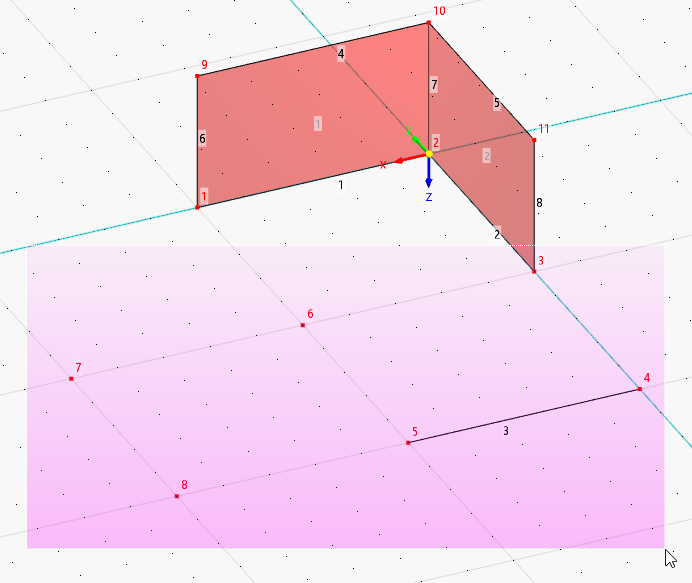

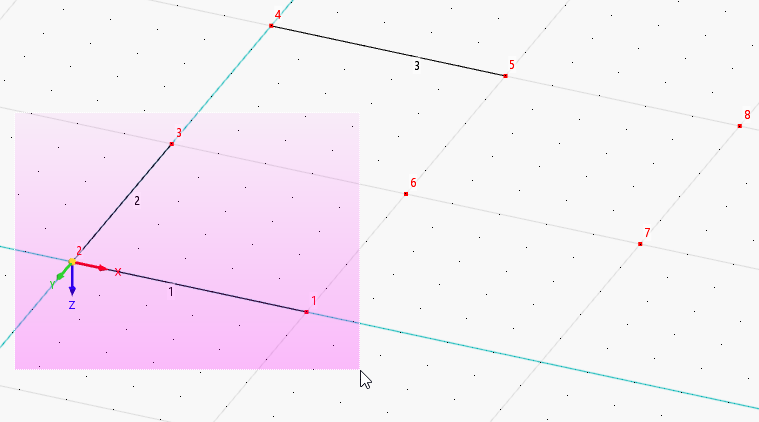

Seleziona le linee 1 e 2 e il nodo 6 disegnandoci sopra una finestra, da sinistra a destra.
Gli oggetti selezionati sono caratterizzati da un colore diverso.
Ora apri la funzione 'Sposta/Copia' facendo clic sul pulsante
sulla barra degli strumenti (in alternativa, utilizza l'opzione Sposta/Copia sulla Modifica menu ).

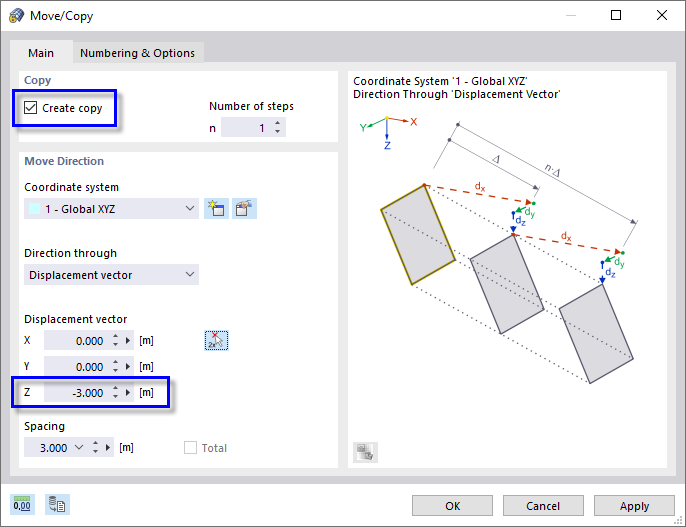

Seleziona l'opzione Crea copia nell'area 'Copia'. Immettere il 'Vettore di spostamento' che è -3 m in direzione Z.

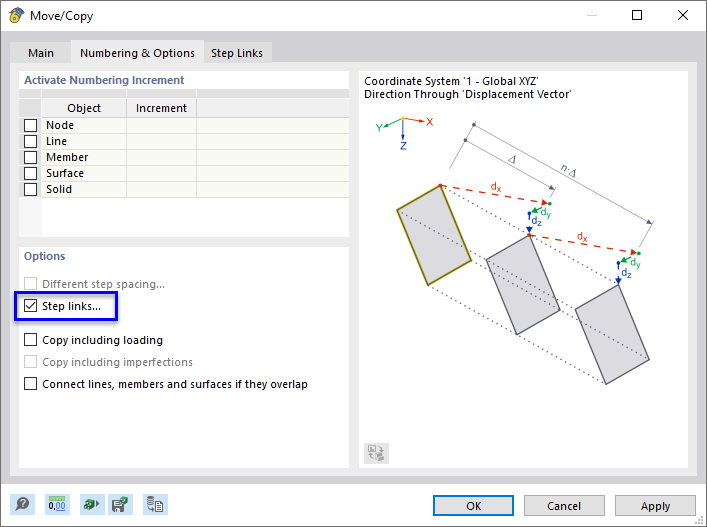

Seleziona la scheda Numerazione e opzioni.
Nell'area 'Opzioni', seleziona l'opzione Collega passaggi. Viene aggiunta una scheda aggiuntiva.
Vai a questa scheda Link di passaggio.

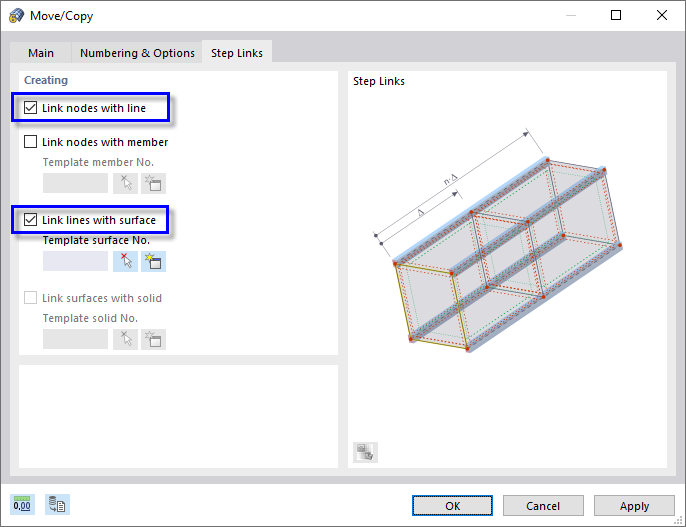

Seleziona le opzioni Collega nodi con linea e Collega linee con superficie. Quindi fare clic su OK. Verranno create nuove linee e superfici.
Parte superiore

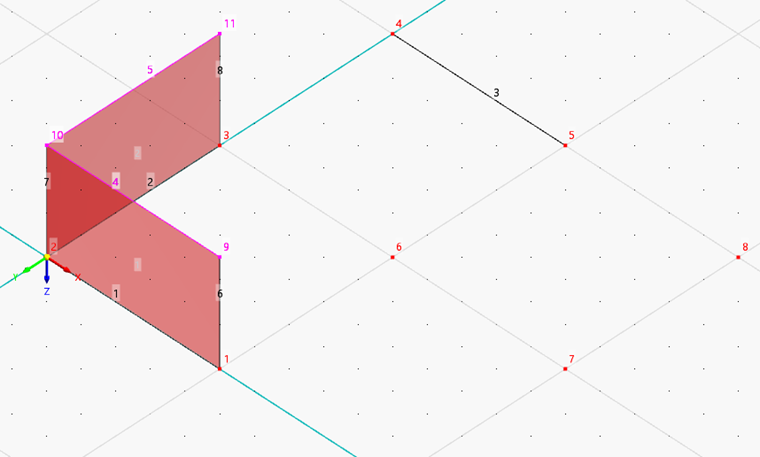

Ruota la vista in modo da poter selezionare la linea 3 e i nodi 3 e 6 fino a 8 disegnando un'altra finestra. È possibile utilizzare il cubo di visualizzazione per farlo.
Aprire di nuovo la funzione 'Sposta/Copia' facendo clic sul pulsante

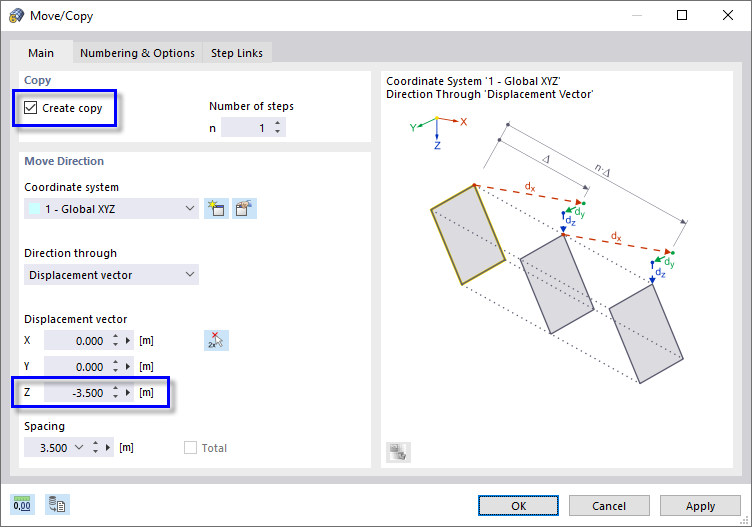

. Nella finestra di dialogo 'Sposta/Copia', selezionare l'opzione Crea copia nell'area 'Copia'. Inserisci il 'Vettore di spostamento' che questa volta è -3,5 m.

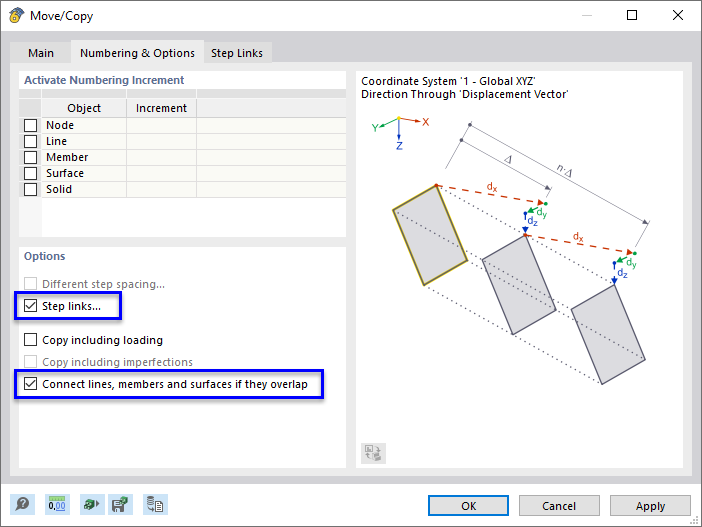

Nella scheda Numerazione e opzioni, selezionare i Passi di collegamento e Collega linee, aste e superfici se si sovrappongono ] opzioni.

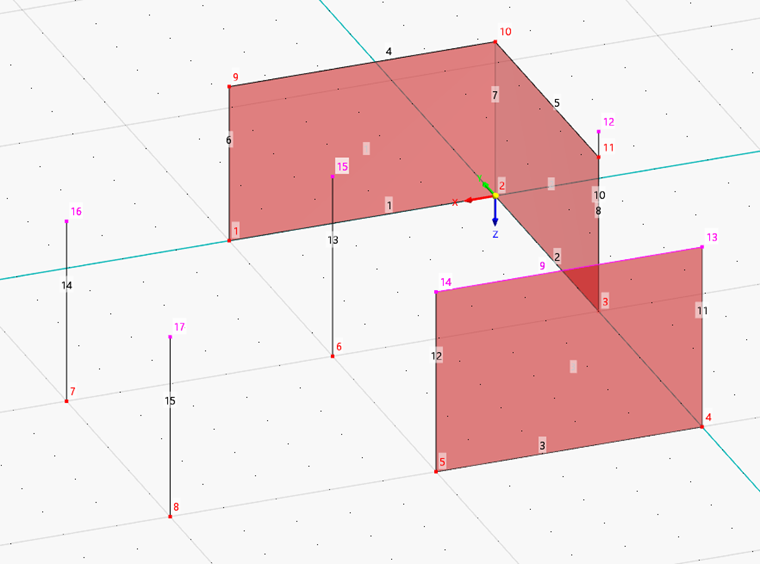

Nella scheda 'Collegamenti gradino', assicurarsi che le opzioni Collega nodi con linea e Collega linee con superficie siano impostate di nuovo ( vedere l'immagine 'Creazione di linee e superfici durante la copia'). Quindi fare clic su OK.
