Kopiowanie obiektów

W kolejnym kroku należy utworzyć nowe linie i powierzchnie poprzez skopiowanie obiektów do góry.

Dolna część

Przy użyciu narzędzia ViewCube można obracać widok (zob. rozdział Dane modelu). Kółko przewijania umożliwia powiększanie i pomniejszanie widoku.

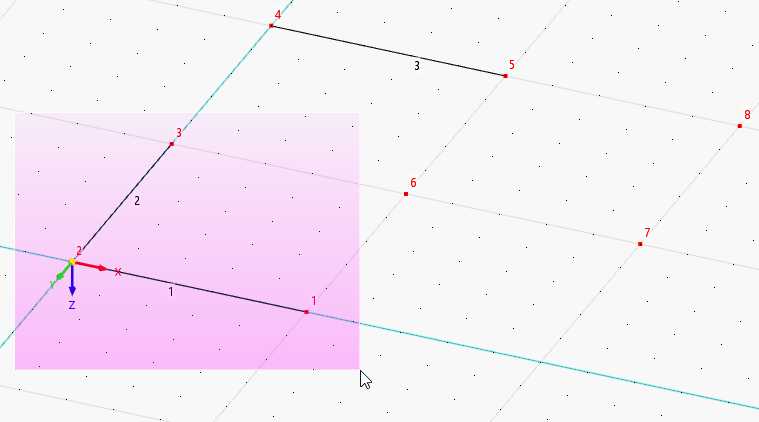

Wybierz linie 1 i 2 oraz węzeł 6, przeciągając nad nimi obszar zaznaczenia – od lewej do prawej strony.

Informacje

Gdy obszar zaznaczenia jest rysowany od lewej do prawej strony, wybór obejmuje tylko obiekty w całości leżące w obrębie tego obszaru. W przypadku rysowania obszaru zaznaczenia od prawej do lewej strony wybór obejmuje również obiekty przecinane przez ten obszar.

Wybrane obiekty są oznaczone innym kolorem.

Teraz otwórz funkcję 'Przesuń/Kopiuj', klikając przycisk Przenieś-kopiuj na pasku narzędzi (lub za pomocą opcji Przesuń/Kopiuj w menu Edytuj).

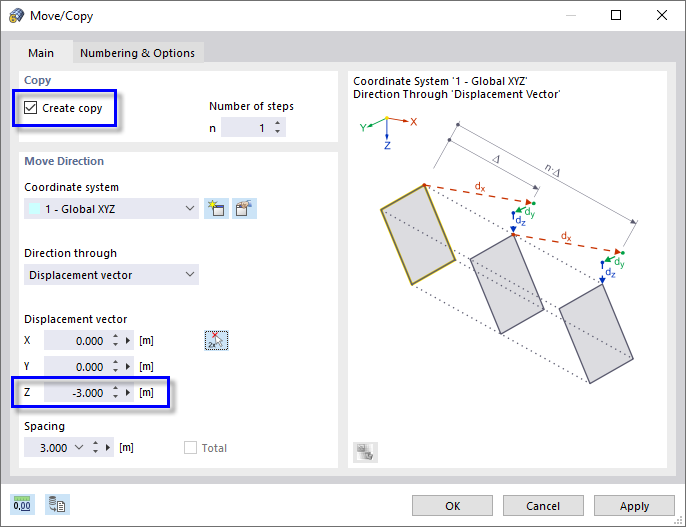

W sekcji 'Kopiuj' zaznacz opcję Utwórz kopię. Następnie wprowadź 'Wektor przemieszczenia', który wynosi -3 m w kierunku Z.

Otwórz zakładkę Numeracja i opcje.

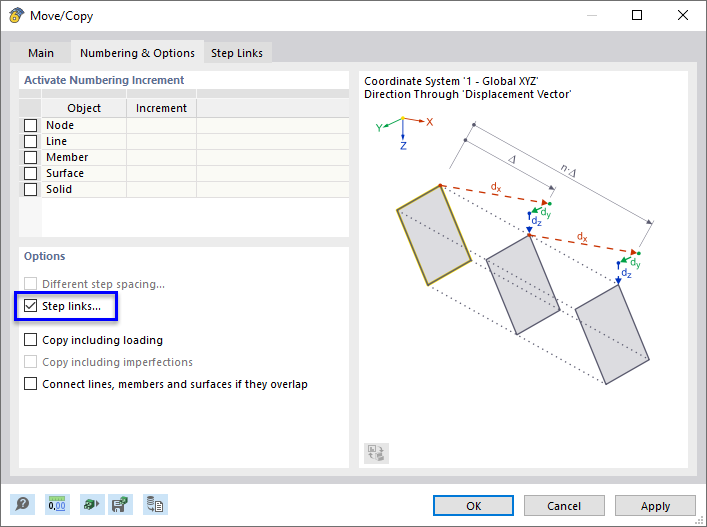

W sekcji 'Opcje' wybierz opcję Łączenie kroków. Zostanie dodana kolejna zakładka.

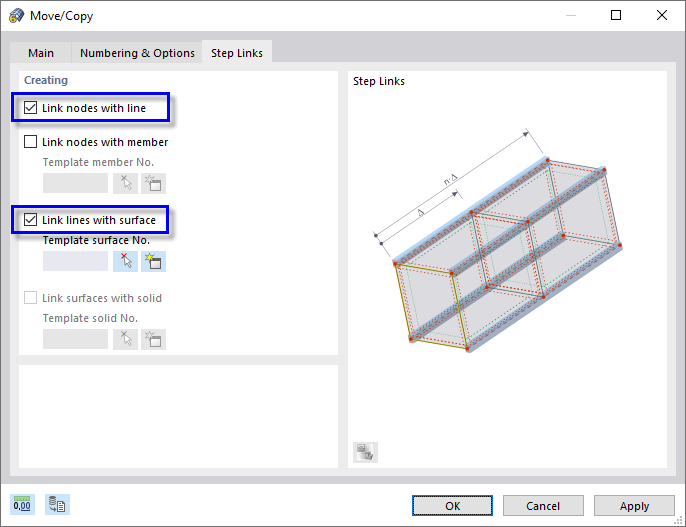

Otwórz zakładkę Łączenie kroków.

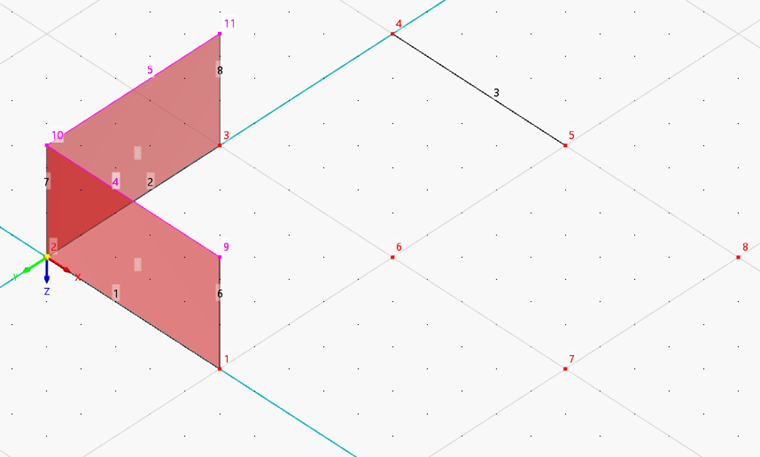

Wybierz opcje Połącz węzły linią oraz Połącz linie powierzchnią. Następnie kliknij OK. Zostaną utworzone nowe linie i powierzchnie.

Górna część

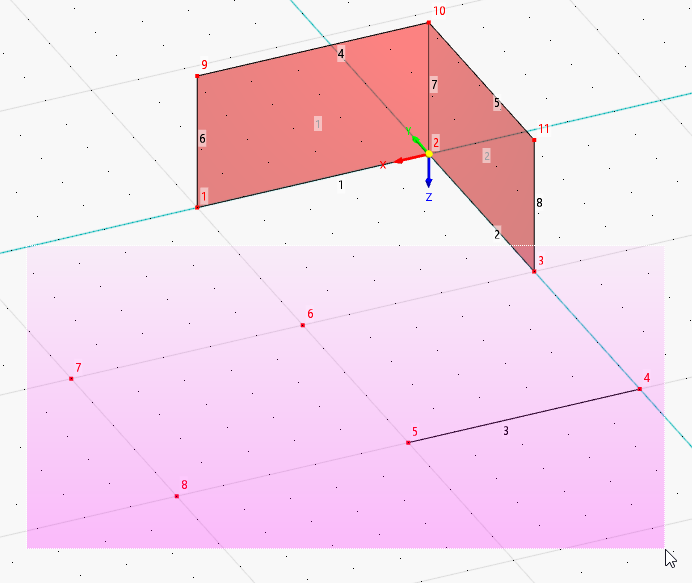

Obróć widok, tak aby można było wybrać linię 3 oraz węzły 3 i 6 do 8, przeciągając kolejny obszar zaznaczenia. W tym celu można użyć narzędzia ViewCube.

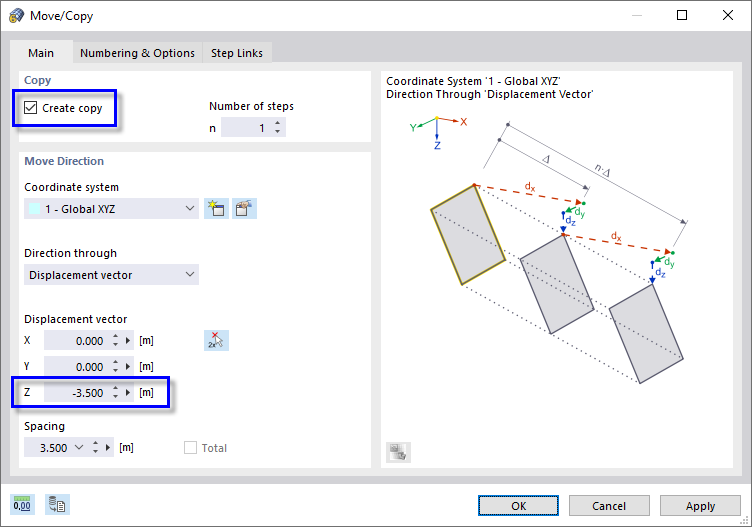

Ponownie otwórz funkcję 'Przesuń/Kopiuj' za pomocą przycisku Przenieś-kopiuj . W oknie 'Przenieś/Kopiuj' wybierz opcję Utwórz kopię w sekcji 'Kopiuj'. Wprowadź 'Wektor przemieszczenia', wynoszący w tym przypadku -3,5 m.

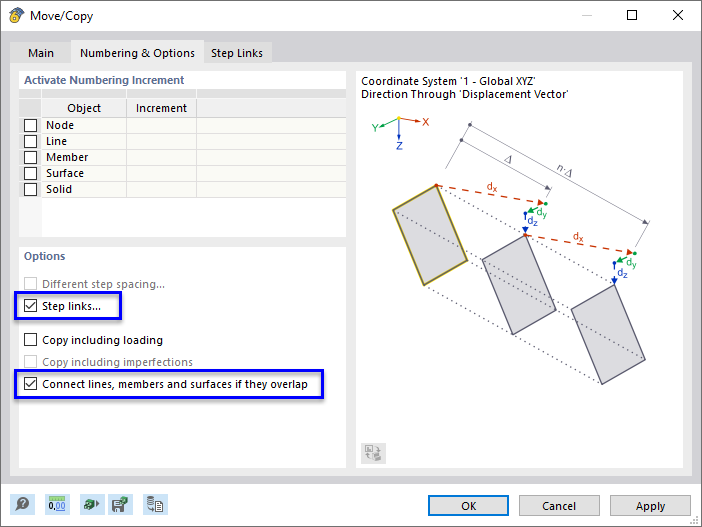

W zakładce Numeracja i opcje wybierz opcje Łączenie kroków 'i Połącz nakładające się linie, pręty i powierzchnie.

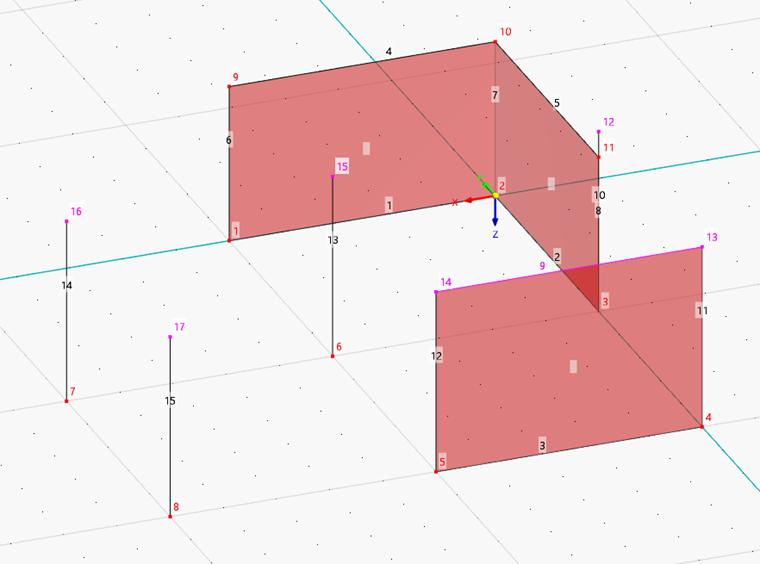

Upewnij się, że w zakładce 'Łączenie kroków' ponownie zostały ustawione opcje Połącz węzły linią oraz Połącz linie powierzchnią (zob. rysunek 'Tworzenie linii i powierzchni podczas kopiowania'). Następnie potwierdź przyciskiem OK.
