Copier des objets

À l'étape suivante, de nouvelles lignes et surfaces doivent être créées en copiant les objets vers le haut.

Partie inférieure

Vous pouvez utiliser le cube de visualisation ViewCuve pour faire pivoter la vue (voir le chapitre Données du modèle). La molette de défilement vous permet d'effectuer un zoom avant ou arrière.

Sélectionnez les lignes 1 et 2 en traçant un lasso de fenêtre les contenant - de gauche à droite.

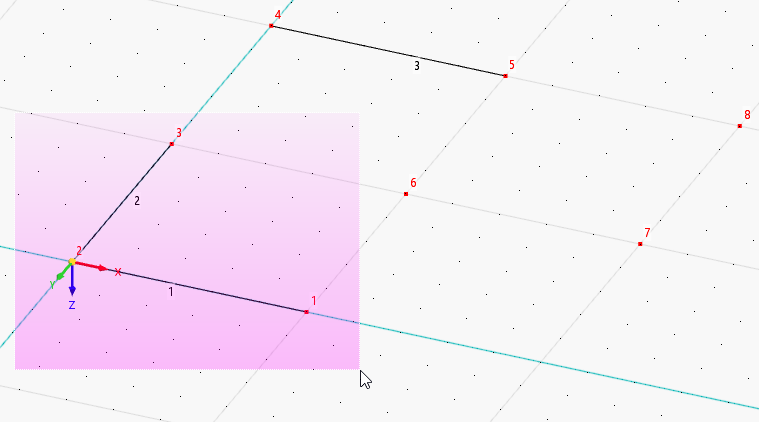

01 Sélection de lignes et de nœuds

Les objets sélectionnés sont caractérisés par une couleur différente.

Ouvrez maintenant la fonction « Déplacer/Copier » à l'aide du bouton dans la barre d'outils (vous pouvez également utiliser l'option Déplacer/Copier... dans le menu Modifier).

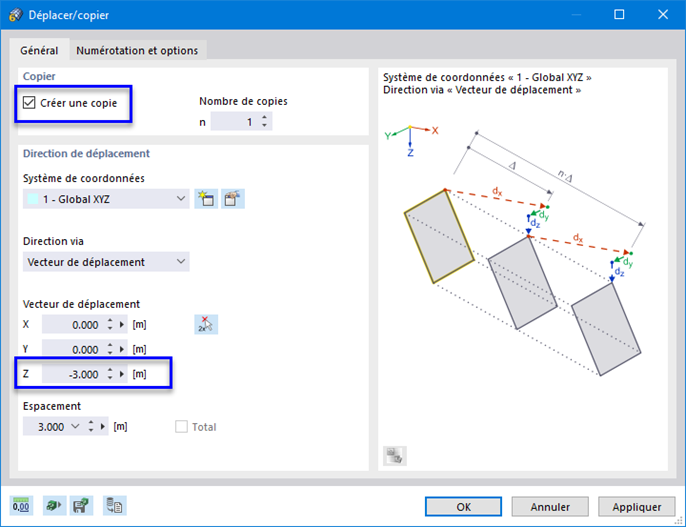

03 Copie d'objets à 3 m vers le haut

Dans la section « Copier », sélectionnez l'option Créer une copie. Entrez le « Vecteur de déplacement », défini comme - 3 m dans la direction Z.

Sélectionnez l'onglet Numérotation et options.

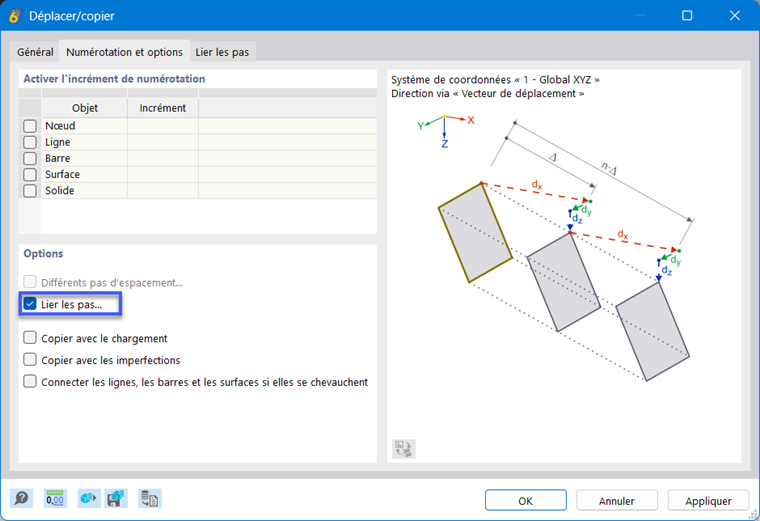

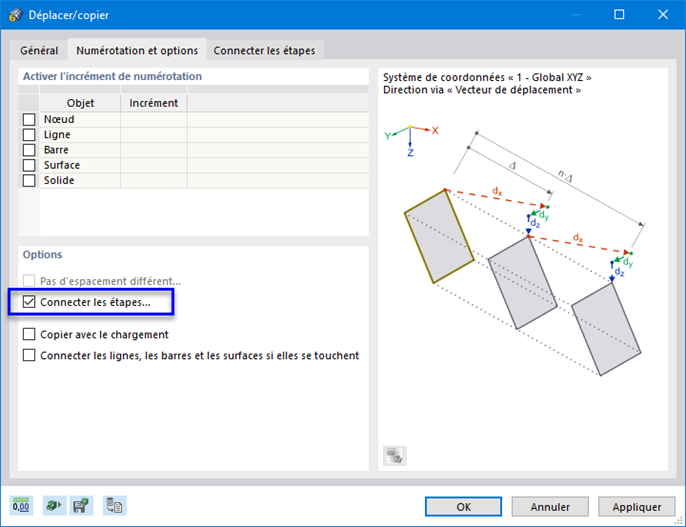

04 Création d'objets liés

Dans la section « Options », sélectionnez l'option Connecter les étapes.... Un onglet supplémentaire est ajouté.

Basculez vers cet onglet Connecter les étapes.

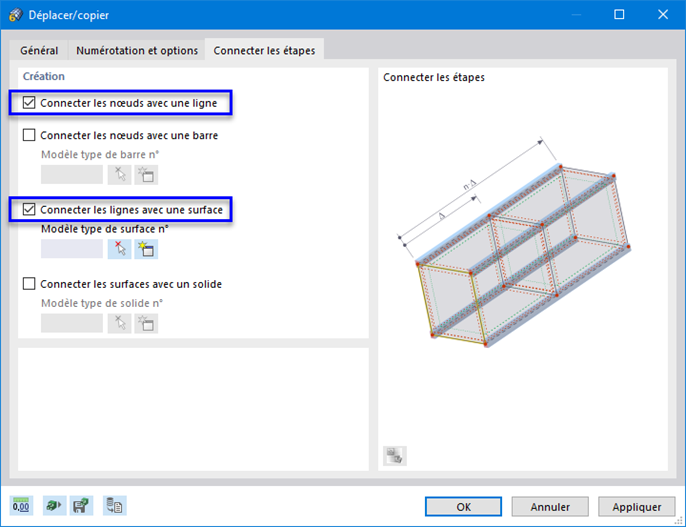

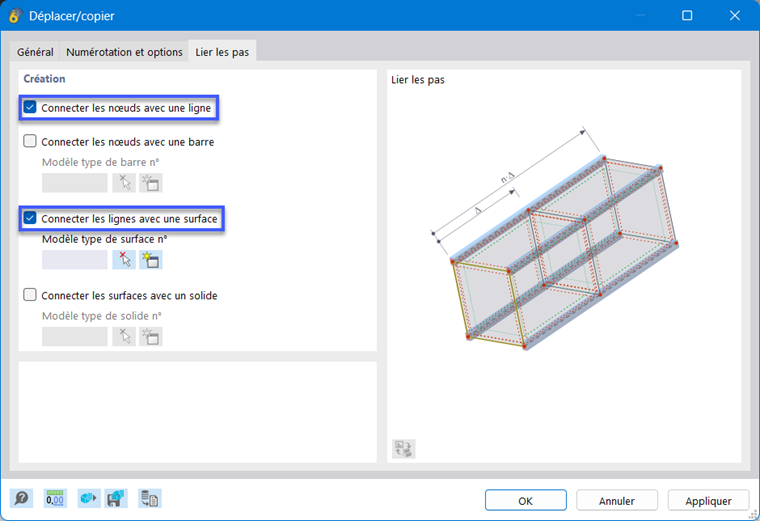

05 Création de lignes et de surfaces lors de la copie

Activez les options Connecter les nœuds avec une ligne et Connecter les lignes avec une surface. Cliquez ensuite sur OK. De nouvelles lignes et surfaces sont créées.

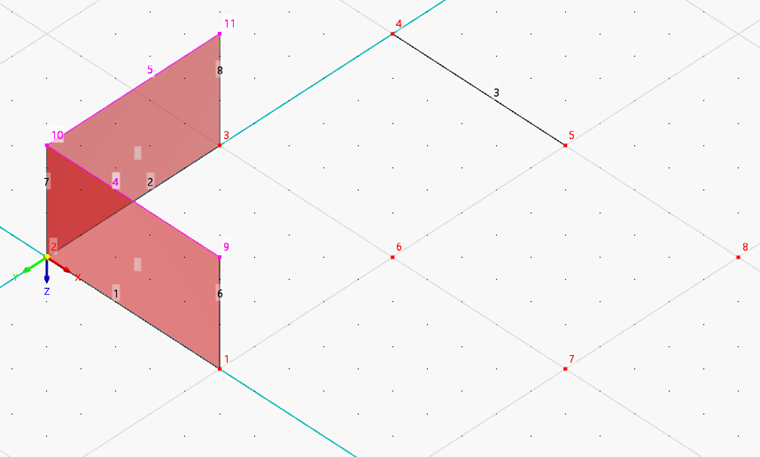

06 Lignes et nœuds copiés avec de nouvelles lignes et surfaces

Partie supérieure

Faites pivoter la vue afin de pouvoir sélectionner la ligne 3 et les nœuds 3 et 6 à 8 en dessinant une autre fenêtre. Vous avez la possibilité d'utiliser le cube de visualisation ViewCube pour effectuer cette opération.

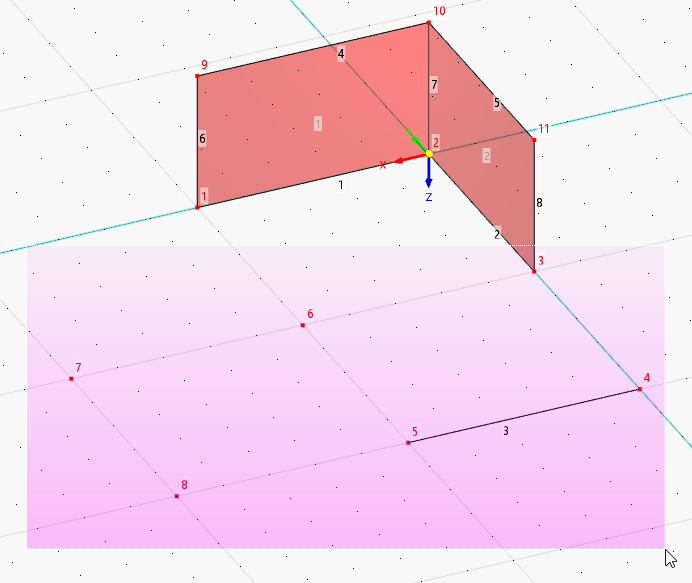

07 Sélection des nœuds et de la ligne

Cliquez sur le bouton pour ouvrir la fonction « Déplacer/Copier les objets sélectionnés ». Dans la boîte de dialogue « Déplacer/Copier », sélectionnez l'option Créer une copie dans la section « Copier ». Entrez le « Vecteur de déplacement », cette fois-ci défini comme - 3,5 m.

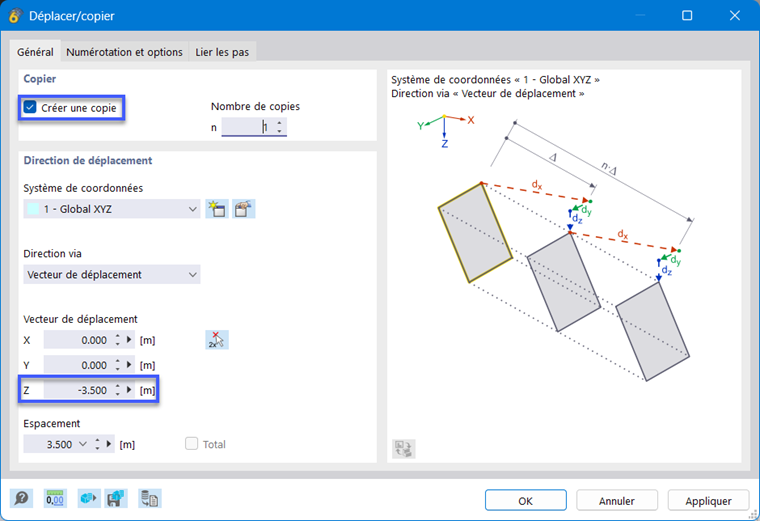

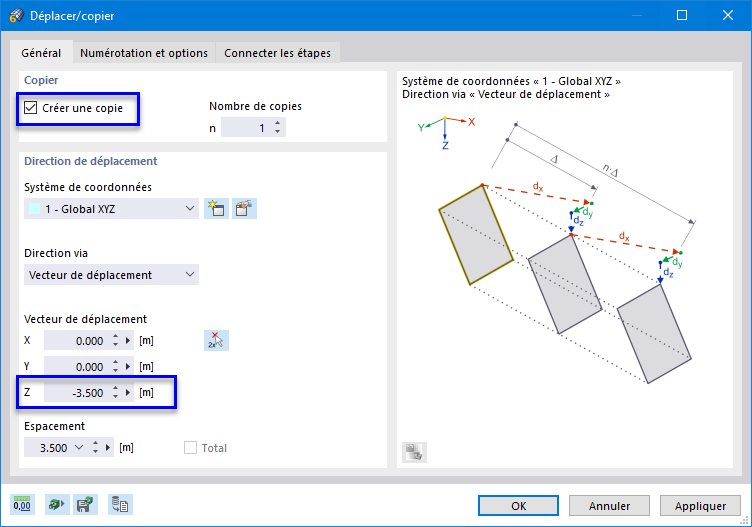

09 Copie d'objets à 3,5 m vers le haut

Dans l'onglet Numérotation et options, sélectionnez Connecter les étapes... et Connecter les lignes, les barres et les surfaces si elles se touchent....

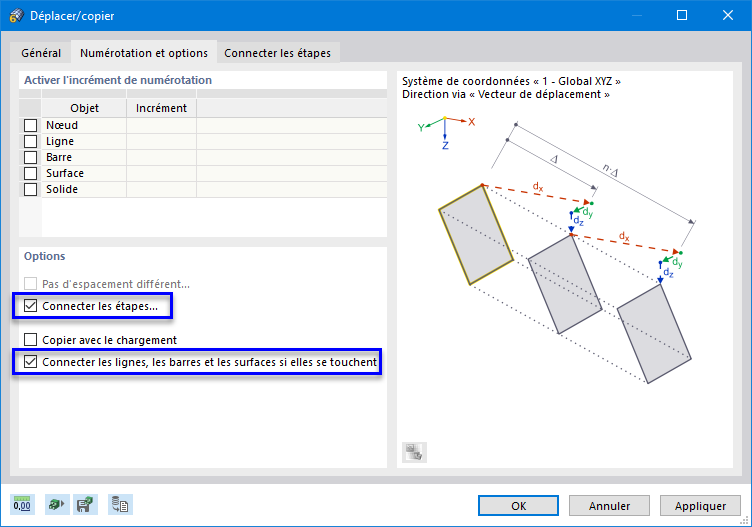

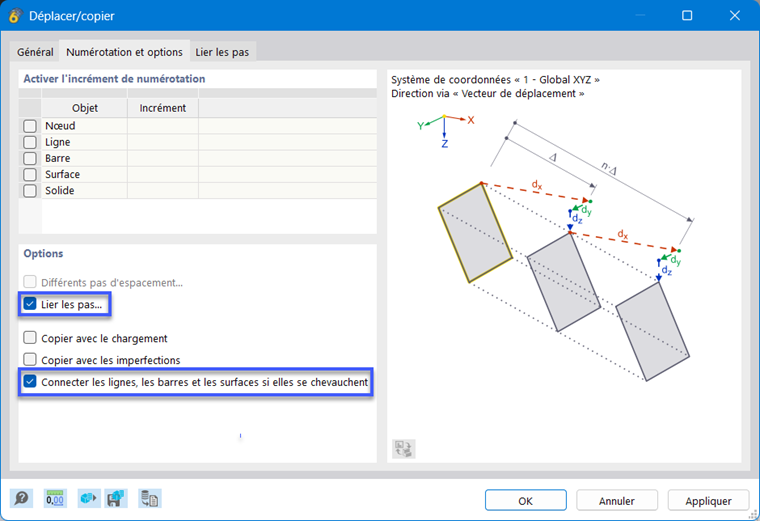

10 Création d'objets liés et connexion entre eux

Dans l'onglet « Connecter les étapes », assurez-vous que les options Connecter les nœuds avec une ligne et Connecter les lignes avec une surface sont à nouveau activées (se référer à la figure « Création de lignes et de surfaces lors de la copie »). Cliquez ensuite sur OK.

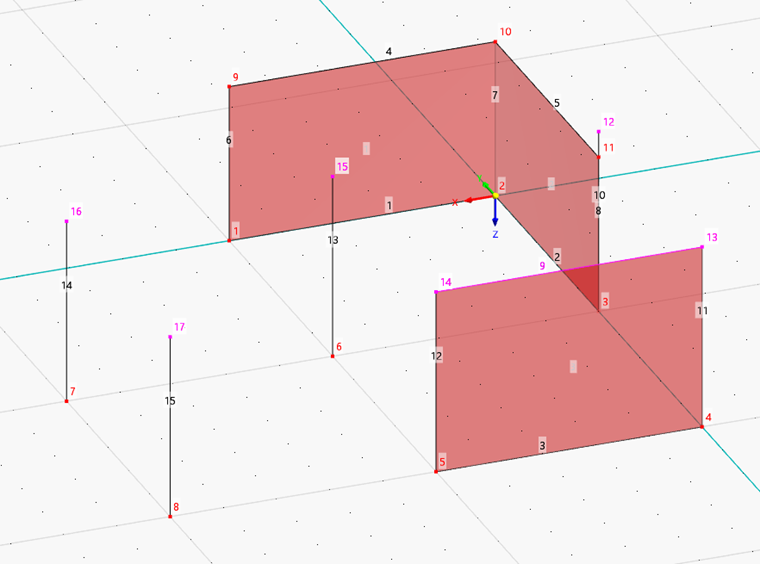

11 Nœuds et ligne copiés avec les nouvelles lignes et la nouvelle surface
